Menşe yeri: | ÇİN |
---|---|
Marka adı: | SUMA |
Sertifika: | ISO SGS |
Model numarası: | GFR50 GFRN50 |
Min sipariş miktarı: | 1 |
Fiyat: | USD190-USD260 PER PIECE |
Ambalaj bilgileri: | Karton Kutu / Ahşap Kutu |
Teslim süresi: | 7-10 gün |
Ödeme koşulları: | L/C, D/A, D/P, T/T, Western Union, Paypal |
Yetenek temini: | Ayda 1000 Adet |
Ürün adı: | Makaralı Debriyaj Rulman GFR50 GFRN50 | Malzeme: | GCr15 taşıyan çelik |
---|---|---|---|
Tork Kapasitesi: | 2125Nm | Dönme hızı: | 2800rpm |
Ağırlık birimi: | 7.2KG | Garanti: | 1 yıl |
Boy: | 50*150*94mm | OEM: | Kabul etmek |
Vurgulamak: | GFR50 Filibir Rulman,7.2KG Filibir Rulman,GFR50 Makaralı Debriyaj Rulman |

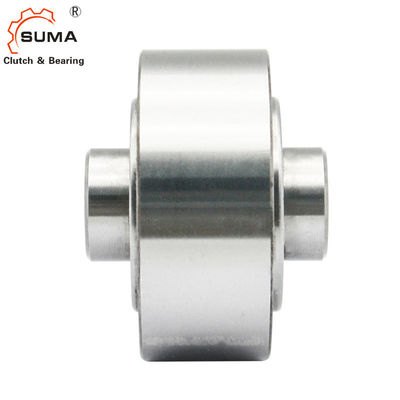

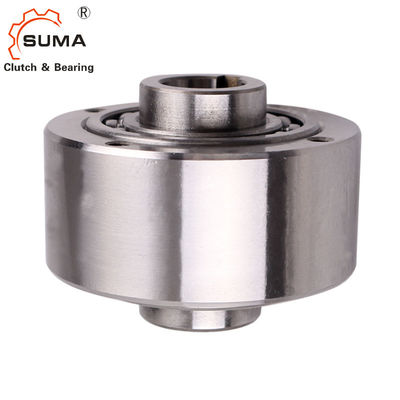

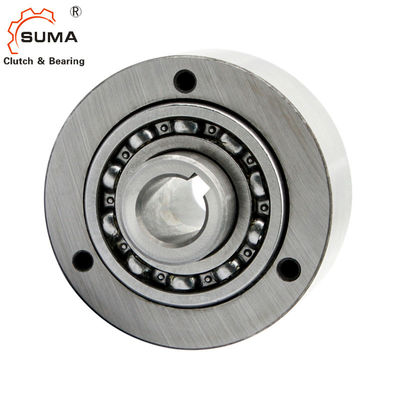

GFR50 GCr15 Makaralı Tip Tek Yönlü Filibir Rulman Arka Kilitli Debriyaj
Özellikler
GFR,GFRN tipleri makaralı tip serbest tekerleklerdir.İki adet 160.. serisi yatak kullanılarak yatak desteklidirler ve yağlı yağlama gerektirirler.Bu üniteler, arka sayfadaki örnekte olduğu gibi yağlama ve sızdırmazlık sağlayan tasarımlarda kullanılabilir.Rulmanlar eksenel olarak gerilmemelidir.
Tipik olarak, GFR,GFRN tipleri, torku iletmek ve yağ ile yağlama ve sızdırmazlık sağlamak için tasarlanmış F serisi kapaklarla birlikte kullanılır.Genellikle bu kapaklar, sonraki sayfalarda gösterilen kombinasyonlara göre çiftler halinde kullanılır.GFR modelinin dış yatağı, H7 toleransına göre sıkılan herhangi bir bileşeni almak ve ortalamak için basittir.
Bu durumda tork, cıvatalarla kapak plakasından iletilir.GFR ve GFRN tipleri, GFRN tipinin torku iletmek için dış çapta bir kama yuvasına sahip olması dışında aynıdır.Dış yuva ve kapak plakaları arasına yerleştirilecek her ünite ile iki kağıt conta teslim edilir.
Teknik Veriler
Kalem | GFR50 GFRN50 |
iç çap | 50 mm |
Dış çap | 150 mm |
Genişlik | 94 mm |
tork | 2125 Nm |
Ağırlık | 7,2 kg |
Liman | Şanghay; Ningbo |
Teslimat süresi | 10-15 gün |
paket | ahşap paket, karton paket, vb |
Başvuru | Konveyör, Elektrik Motoru, Kovalı asansör vb. |
Boyutlar ve Kapasiteler
Tip | Boy | Aşırı hızlar |
Sayı bira |
Ağırlık | ||||||||||||||
GFR GFRN |
dH7 | TKN1) | nimax2) | namax3) | Dh7 | D2 | D4 | D3 | G | t | z | 1 | L | B | t1 | bP10 | f | |
[mm] | [Nm] | [dk-1] | [dk-1] | [mm] | [mm] | [mm] | [mm] | [mm] | [mm] | [mm] | [mm] | [mm] |
[ mm] |
[mm] | [kilogram] | |||
12* | 55 | 4000 | 7200 | 62 | 20 | 42 | 51 | ø5.5 | - | 3 | 42 | 20 | 27 | 2.5 | 4 | 0,5 | 0,5 | |
15 | 125 | 3600 | 6500 | 68 | 25 | 47 | 56 | M5 | 8 | 3 | 52 | 28 | 32 | 3 | 5 | 0,8 | 0,8 | |
20 | 181 | 2700 | 5600 | 75 | 30 | 55 | 64 | M5 | 8 | 4 | 57 | 34 | 39 | 3.5 | 6 | 0,8 | 1 | |
25 | 288 | 2100 | 4500 | 90 | 40 | 68 | 78 | M6 | 10 | 4 | 60 | 35 | 40 | 4 | 8 | 1 | 1.5 | |
30 | 500 | 1700 | 4100 | 100 | 45 | 75 | 87 | M6 | 10 | 6 | 68 | 43 | 48 | 4 | 8 | 1 | 2.2 | |
35 | 725 | 1550 | 3800 | 110 | 50 | 80 | 96 | M6 | 12 | 6 | 74 | 45 | 51 | 5 | 10 | 1 | 3 | |
40 | 1025 | 1150 | 3400 | 125 | 55 | 90 | 108 | M8 | 14 | 6 | 86 | 53 | 59 | 5 | 12 | 1.5 | 4.6 | |
45 | 1125 | 1000 | 3200 | 130 | 60 | 95 | 112 | M8 | 14 | 8 | 86 | 53 | 59 | 5.5 | 14 | 1.5 | 4.7 | |
50 | 2125 | 800 | 2800 | 150 | 70 | 110 | 132 | M8 | 14 | 8 | 94 | 64 | 72 | 5.5 | 14 | 1.5 | 7.2 | |
55 | 2625 | 750 | 2650 | 160 | 75 | 115 | 138 | M10 | 16 | 8 | 104 | 66 | 72 | 6 | 16 | 2 | 8.6 | |
60 | 3500 | 650 | 2450 | 170 | 80 | 125 | 150 | M10 | 16 | 10 | 114 | 78 | 89 | 7 | 18 | 2 | 10.5 | |
70 | 5750 | 550 | 2150 | 190 | 90 | 140 | 165 | M10 | 16 | 10 | 134 | 95 | 108 | 7.5 | 20 | 2.5 | 13,5 | |
80 | 8500 | 500 | 1900 | 210 | 105 | 160 | 185 | M10 | 16 | 10 | 144 | 100 | 108 | 9 | 22 | 2.5 | 18.2 | |
90 | 14500 | 450 | 1700 | 230 | 120 | 180 | 206 | M12 | 20 | 10 | 158 | 115 | 125 | 9 | 25 | 3 | 28,5 | |
100 | 20000 | 350 | 1450 | 270 | 140 | 210 | 240 | M16 | 24 | 10 | 182 | 120 | 131 | 10 | 28 | 3 | 42.5 | |
130 | 31250 | 250 | 1250 | 310 | 160 | 240 | 278 | M16 | 24 | 12 | 212 | 152 | 168 | 11 | 32 | 3 | 65 | |
150 | 70000 | 200 | 980 | 400 | 200 | 310 | 360 | M20 | 32 | 12 | 246 | 180 | 194 | 12 | 36 | 4 | 138 |
Notlar:
1) T max = 2 × T KN
2) İç yarış aşımları
3) Dış yarış aşımları
Montaj Örneği
