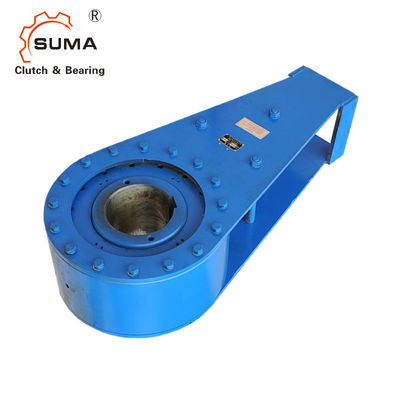

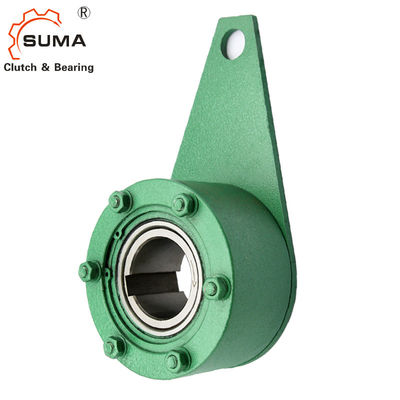

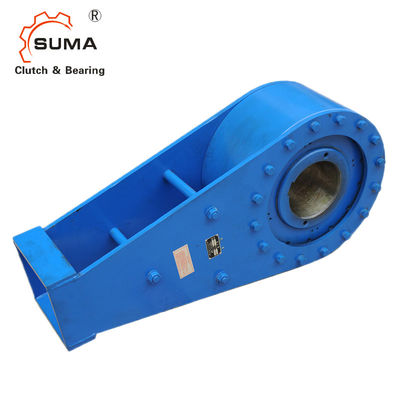

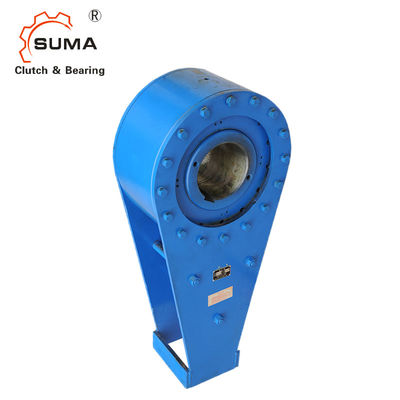

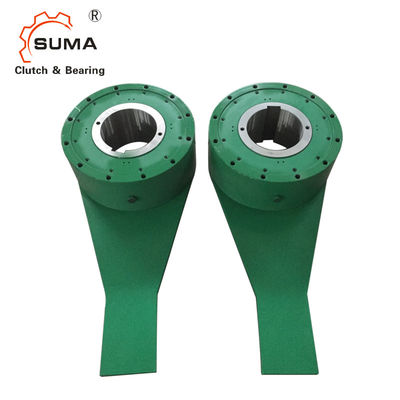

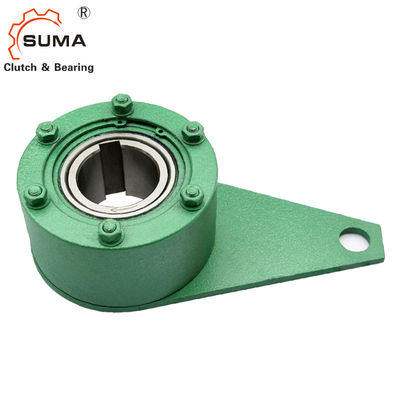

Tek Yönlü Geri Durdurucu Debriyaj
Özellikler
BS-R serisi, kolay yağlama bakımı sunar.
1. V-halkasını konveyör miline doğru yönde önceden yerleştirin.
2. BS Kam Kavramasını mile sağlam bir şekilde takın.Basıncı yalnızca iç yarışın uç yüzüne uygulayın
BS Kam Debriyajını mile takarken.İç bileziğe doğrudan çekiçle vurmayın veya basınç uygulamayın
dış yarışta.(Kurulum ve Kullanım için 13. sayfaya bakın)
3. Birlikte verilen dolgu macununu iç bileziğin ve salmastranın uç yüzüne uygulayın ve BS Kam Debriyaj ünitesini
uç plakalı konveyör mili.Aynı zamanda, yağ sızıntısını önlemek için her cıvatadaki conta pulunu kullanın.
Boyutlar ve Kapasiteler
modeli |
tork Kapasite (N·m) |
delik Çap Menzil |
Maks. taşma (r/m) Iç yarış |
A |
B |
C |
PCD E |
F |
G |
H |
K |
L |
M |
N |
P |
Q |
R |
| BS65R | 1.570 | 40-65 | 200 | 90 | 160 | 85 | 140 | 115 | 50 | 6 | 9.5 | 306 | 210 | 16 | 50 | 13,5 | 90 |
| BS75R | 2.450 | 50 ila 75 | 180 | 90 | 170 | 85 | 150 | 125 | 50 | 6 | 9.5 | 354 | 250 | 19 | 65 | 16.5 | 100 |
| BS85R | 5.880 | 60 ila 85 | 180 | 115 | 210 | 110 | 185 | 140 | 60 | 9 | 11 | 434 | 300 | 29 | 95 | 20.5 | 115 |
| BS95R | 7.840 | 70 ila 95 | 170 | 115 | 230 | 110 | 200 | 160 | 60 | 9 | 12.5 | 497 | 350 | 32 | 105 | 20.5 | 130 |
| BS110R | 10.800 | 80 ila 110 | 170 | 115 | 270 | 110 | 220 | 180 | 60 | 12 | 14 | 560 | 385 | 40 | 110 | 26 | 140 |
| BS135R | 15.700 | 90 ila 135 | 120 | 135 | 320 | 130 | 280 | 230 | 60 | 12 | 14 | 666 | 470 | 36 | 120 | 26 | 180 |
modeli |
tork Kapasite (N·m) |
delik Çap Menzil |
koşma Yarış |
A |
B |
C |
PCD E |
F |
G |
L |
İ |
J |
R |
P |
Q |
Minimum |
Maks. |
| BS160R | 24500 | 100 ila 160 | 100 | 135 | 360 | 130 | 315 | 255 | 60 | 19 | 16 | 120 | 32 | 792 | 580 | 108 | 95 |
| BS200R | 37200 | 100 ila 200 | 100 | 150 | 430 | 145 | 380 | 310 | 60 | 19 | 21 | 130 | 43 | 838 | 623 | 182 | 155 |
modeli |
tork Kapasite (N·m) |
delik Çap Menzil |
koşma Yarış |
A |
B |
C |
PCD E |
F |
G |
İ |
L |
M |
N |
Ö |
P |
Q |
Minimum |
Maks. |
| BS 220R | 49000 | 150 ila 220 | 80 | 235 | 500 | 230 | 420 | 296 | 95 | 35 | 12 | 259 | 311 | 238 | 1070 | 820 | 347 | 310 |
| BS 250R | 88200 | 175 ila 250 | 50 | 295 | 600 | 290 | 530 | 355 | 125 | 35 | 12 | 319 | 375 | 288 | 1300 | 1000 | 637 | 580 |
| BS270R | 123000 | 200 ila 270 | 50 | 295 | 650 | 290 | 575 | 395 | 130 | 40 | 12 | 319 | 375 | 298 | 1425 | 1100 | 660 | 602 |
| BS 300R | 176000 | 230 ila 300 | 50 | 295 | 780 | 290 | 690 | 495 | 130 | 45 | 19 | 333 | 396 | 356 | 1690 | 1300 | 1050 | 983 |
| BS335R | 265000 | 250 ila 335 | 50 | 305 | 850 | 320 | 750 | 525 | 135 | 60 | 19 | 343 | 405 | 386 | 1925 | 1500 | 1210 | 1120 |
| BS 350R | 314000 | 250 ila 350 | 50 | 320 | 930 | 360 | 815 | 565 | 135 | 71 | 19 | 358 | 430 | 414 | 2065 | 1600 | 1710 | 1580 |
| BS425R | 510000 | 325 ila 425 | 50 | 440 | 1030 | 450 | 940 | 680 | 170 | 70 | 22 | 484 | 570 | 474 | 2315 | 1800 | 1580 | 2370 |
| BS450R | 686000 | 350 ila 450 | 50 | 450 | 1090 | 480 | 990 | 690 | 180 | 80 | 22 | 494 | 580 | 526 | 2545 | 2000 | 2930 | 2690 |
Notlar:
1. BS-R Kam Debriyaj, spesifikasyonlarınıza göre delinebilir, ancak lütfen delik çapını tolerans ve kama ile belirtin
boyutlar.
2. Tork Kolları isteğe bağlıdır.Yukarıda gösterilen kol sadece referansınız içindir.Gerekirse, lütfen siparişinizde belirtin.
Montaj ve Kaplin
4. Yağ deposunun içini temizledikten sonra, yağ deposunun eşleşen yüzüne sızdırmazlık maddesi uygulayın.yağı yerleştirin
BS65R'den BS200R'ye kadar olan modeller için dikey olarak seviye göstergesi (kırmızı çizgi altta ve mavi üstte);yağ deposunu takın
BS220R ve üzeri modeller için yağ haznesini cıvatalarla birlikte dış yatağın uç yüzüne takın.
destekçiyi cıvataları kullanarak kapatın.Kam Debriyajına veya yağ haznesine toz girmesini dikkatlice önleyin.
5. Toz kapağının yüzü birbirine yakın temas edecek şekilde önceden yerleştirilmiş V-halkasını tamamen bastırın.
6. Ortam sıcaklığının 40°C ve üzerine çıkması durumunda, kalkan veya çatının ayarlanması ve doğrudan kaçınılması önerilir.
Cam Debriyajın ömrünü uzatmak için güneş ışığı.
