| Menşe yeri | ÇİN |
| Marka adı | SUMA |
| Sertifika | ISO SGS |
| Model numarası | FRHM900-12 |

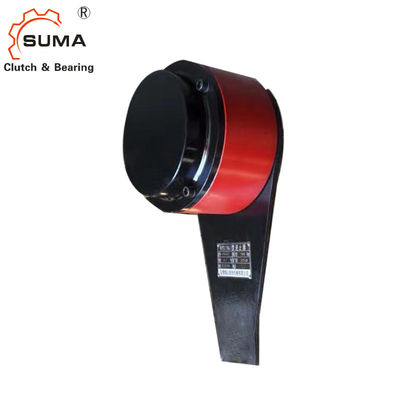

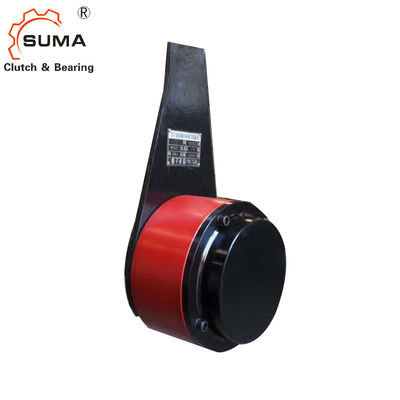

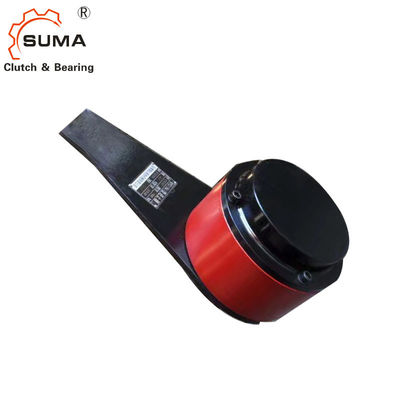

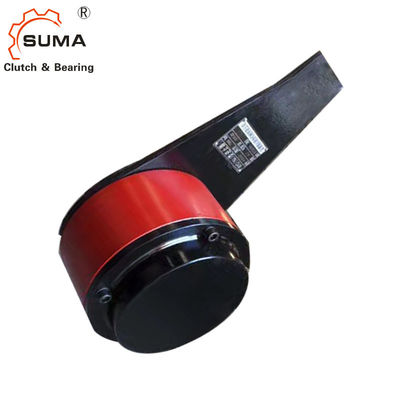

FRHM Tek Yönlü Filibir Sprag Backstop Rulman
Teknik Veriler
Özellikler
Tork kollu Komple Freewheels FRHM, bilyalı rulmanlara sahip sızdırmaz püskürtmeli serbest tekerleklerdir.onlar için tasarlanmıştır
MorseCB ünitelerinin değiştirilmesi, yağ dolu ve kuruluma hazır olarak tedarik edilir
Serbest tekerlekler FRHM, şaftlar veya şaft uçlarına yerleştirilmiştir.
FRHM serbest tekerlekleri şu şekilde kullanılır:
Backstop'lar
Düşük hızlı uygulamalar için.Eğimli konveyör-bant sistemlerinde, asansörlerde ve pompalarda kullanılmak üzere tasarlanmıştır.Taconite contalar, koşullar kirli ve tozlu olduğunda geri dönüş durdurucuları korur.
56 000 lb-ft'ye kadar maksimum tork.
7 inç'e kadar delikler.
Uygulama örneği
Eğimli bir konveyörün baş kasnağı milinde geri döndürmez kilit FRHM 900~12.Geri sürüş torku, aşağıdakiler tarafından sınırlandırılır:
taban plakasındaki tork kolu.
Boyutlar ve Kapasiteler
|
serbest tekerlek Boy |
Maksimum tork |
Nominal tork |
Maksimum hız yüzük tekerlekler rpm |
Sıkılmış maks.inç |
A inç |
C inç |
D inç |
E inç |
H inç |
J* inç |
L* inç |
N inç |
Ö inç |
Q inç |
R* inç |
Wei ght |
|
FRHM 775-7 |
15 000 | 7 500 | 540 | 3.75 | 9,75 | 4.38 | 6 | 0,50 | 21.88 | 3.56 | 7.50 | 1.25 | 8.13 | 17.00 | 15.25 | 160 |
|
FRHM 800-7 |
24 000 | 12 000 | 460 | 4.50 | 10.50 | 4.38 | 7 | 0,50 | 22.25 | 3.56 | 8.00 | 1.25 | 8.63 | 17.00 | 15.25 | 190 |
|
FRHM 800-12 |
24 000 | 12 000 | 460 | 4.50 | 10.50 | 4.75 | 7 | 0,50 | 25.50 | 3.56 | 8.00 | 1.25 | 8.63 | 20.25 | 18.63 | 200 |
|
FRHM 900-12 |
37 000 | 18 500 | 400 | 5.44 | 12.00 | 4.75 | 8 | 0,50 | 26.25 | 3.56 | 7.63 | 1.25 | 8.38 | 20.25 | 18.63 | 210 |
|
FRHM 900-19 |
37 000 | 18 500 | 400 | 5.44 | 12.00 | 4.75 | 8 | 0.88 | 30.63 | 3.56 | 7.63 | 1.50 | 8.75 | 24.63 | 22.88 | 220 |
|
FRHM 1000-19 |
56 000 | 28 000 | 360 | 7.00 | 16.50 | 4.75 | 9 | 0.88 | 32.89 | 3.56 | 8.75 | 1.50 | 9.13 | 24.63 | 22.88 | 270 |
|
FRHM 1000-30 |
56 000 | 28 000 | 360 | 7.00 | 16.50 | 5.25 | 9 | 0.88 | 33.25 | 3.56 | 8.75 | 1.75 | 9.13 | 25.00 | 23.00 | 275 |
Montaj ve Kaplin
Geri sürüş torku, tork kolu tarafından kısıtlanır.Tork kolu yerine kenetlenmemelidir.Eksenel ve radyal yönde 0,5 inç boşluk olmalıdır.
FRHM geri döndürmez kilitleri, boşluk uyumu için sağlanır.Eksenel tutma için iç halkadaki ayar vidaları sağlanmıştır, mil bileziği gerekli değildir.
