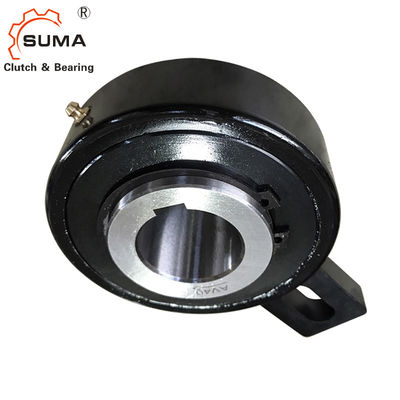

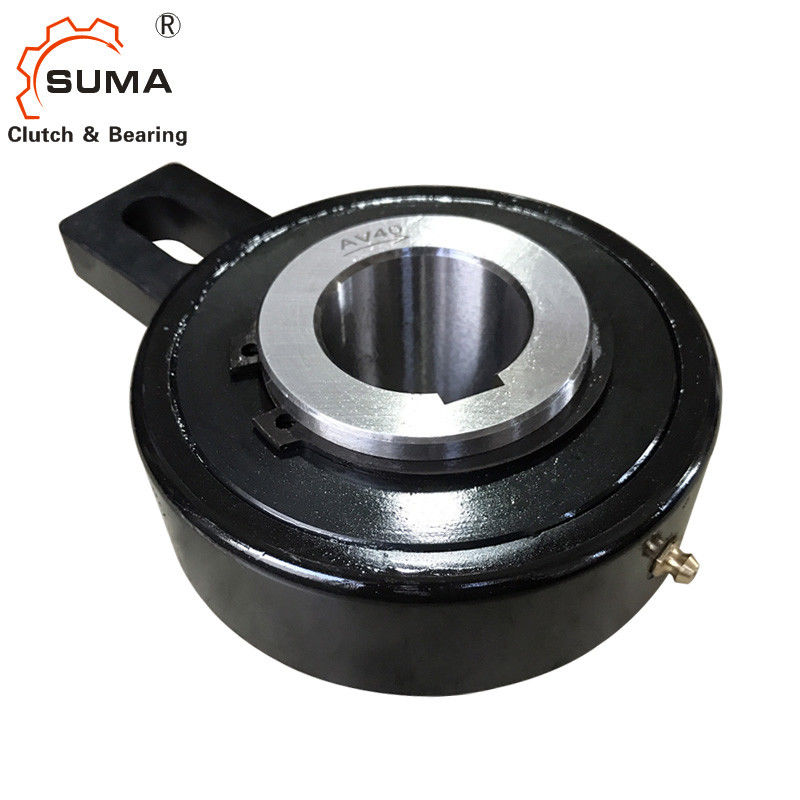

AV55 54MM Backstop Debriyaj Yatağı
Teknik Veriler
Tip AV, silindir tipi bir serbest tekerlektir.Bağımsızdır, düşük dönüş hızları için kaymalı yataklarla merkezlenir ve kalkan korumalı metalik labirent contalar kullanılarak sızdırmaz hale getirilir.
Ünite, gresle yağlanmış, yatay veya dikey konumda kuruluma hazır olarak teslim edilir.Öncelikle geri döndürmez kilit olarak kullanılır, minimum alan gereksinimi için tork kapasitesi yüksektir.Bu tasarım zorlu ortamlarda kullanıma uygundur.Makinenin sabit bir parçasına sabitlenmiş ve geçen bir cıvata
Tork kolundaki yuva sayesinde dönme durdurma sağlar.Bu cıvata üzerinde radyal boşluk
yuva genişliğinin %1-3'üne eşit olmalıdır.
Tork kolu ve yataklar ön gerilimli olmamalıdır.Silindir tasarımı, AV tipini hafif indeksleme uygulamaları için ideal hale getirir.
Boyutlar ve Kapasiteler
| Tip | Boy | TKN1) | aşırı hız | Ağırlık | Sürükleme torku | ||||||||||
| AV | dH7 | nimaks | D | D2 | 1 | L | B | F | bB11 | N | E | f | TR | ||
| [mm] | [Nm] | [dk-1] | [mm] | [mm] | [mm] | [mm] | [mm] | [mm] | [mm] | [mm] | [mm] | [mm] | [kilogram] | [Ncm] | |
| 20 | 265 | 450 | 83 | 42 | 35 | 12 | 40 | 90 | 15 | 35 | 5 | 0,8 | 1.3 | 18 | |
| 25 | 265 | 450 | 83 | 42 | 35 | 12 | 40 | 90 | 15 | 35 | 5 | 0,8 | 1.3 | 18 | |
| 30 | 1200 | 320 | 118 | 60 | 54 | 15 | 40 | 110 | 15 | 35 | 8 | 1 | 3.5 | 130 | |
| 35 | 1200 | 320 | 118 | 60 | 54 | 15 | 40 | 110 | 15 | 35 | 8 | 1 | 3.4 | 130 | |
| 40 | 1200 | 320 | 118 | 60 | 54 | 15 | 40 | 110 | 15 | 35 | 8 | 1 | 3.3 | 130 | |
| 45 | 2150 | 280 | 155 | 90 | 54 | 20 | 80 | 140 | 18 | 47 | 10 | 1 | 5.5 | 240 | |
| 50 | 2150 | 280 | 155 | 90 | 54 | 20 | 80 | 140 | 18 | 47 | 10 | 1 | 5.4 | 240 | |
| 55 | 2150 | 280 | 155 | 90 | 54 | 20 | 80 | 140 | 18 | 47 | 10 | 1 | 5.3 | 240 | |
| 60 | 2150 | 280 | 155 | 90 | 54 | 20 | 80 | 140 | 18 | 47 | 10 | 1 | 5.2 | 240 | |
| 70 | 2150 | 280 | 155 | 90 | 54 | 20 | 80 | 140 | 18 | 47 | 10 | 1 | 5 | 240 | |
| 80 | 2900 | 200 | 190 | 110 | 64 | 20 | 80 | 155 | 20 | 40 | 10 | 1.5 | 8.7 | 360 | |
| 90* | 7125 | 150 | 260 | 160 | 90 | 25 | 120 | 220 | - | - | - | 3 | 24.5 | 360 | |
| 100* | 7125 | 150 | 260 | 160 | 90 | 25 | 120 | 220 | - | - | - | 3 | 23.5 | 360 | |
| 110* | 7125 | 150 | 260 | 160 | 90 | 25 | 120 | 220 | - | - | - | 3 | 22.5 | 360 | |
| 120* | 11000 | 130 | 300 | 180 | 110 | 30 | 140 | 260 | - | - | - | 3 | 42 | 600 | |
