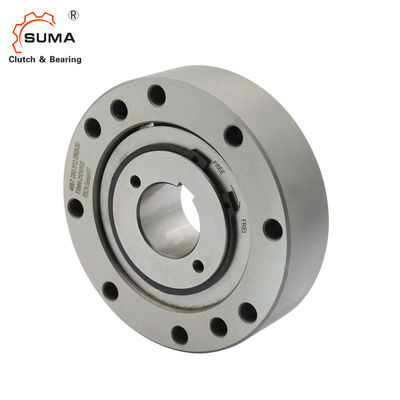

CKF-A35110 40 MM 6000RPM Geri Durdurucu Fren Tek Yönlü Debriyaj
Özellikler
CKF-A, temassız püskürtme tipi tek yönlü bir kavramadır.İç halka, yatak desteği olmaksızın tek yönlü işlev için tasarlanmıştır.Kullanıldığında iç halkanın ve dış halkanın eş eksenli olmasını sağlamak için yatak takılmalıdır.
Geri dönüşü önlemek amacıyla kullanıldığında, hızın aşağıdaki tabloda gösterildiği gibi hızı aşmak için izin verilen minimum değerden düşük olmaması gerektiğini kontrol etmek gerekir.
Bu model esas olarak yüksek hızlı çalışma koşullarında geri dönüşü önlemek için kullanılır.Ayrıca yüksek hızlı tek yönlü kavrama ve düşük hızlı kama tahrik anahtarlama cihazı için de kullanılabilir.
Teknik Veriler
Kalem | CKF-A35110 |
Malzeme | GCr15 |
Çap çapı | 35 mm |
Dış çap | 100 mm |
Genişlik (B) | 40 mm |
tork kapasitesi | 425 Nm |
Aşan sınırlayıcı hız (iç yarış) | 6000 dev/dak |
Limit aşımı sınırlayıcı hız (dış yarış) | 740 dev/dak |
Ağırlık | 2,1 kg |
paket | Karton kutu veya gereksinimleriniz gibi |
Boyutlar ve Kapasiteler
Tip | Tork Nm |
taşma Sınırlı Hız dev/dak |
d[H7] | G[h7] | e[H7] | F | G | C | B | A | n-d1 | bn*tn | Ağırlık [kilogram] |
|
yarış dışı | Iç yarış | |||||||||||||
CFK-A2090 | 140 | 875 | 6000 | 20 | 90 | 66 | 78 | 36 | 35 | 35 | 25 | 6-6.6 | 6×2.8 | 1.50 |
CFK-A2595 | 190 | 825 | 6000 | 25 | 95 | 70 | 82 | 40 | 35 | 35 | 25 | 6-6.6 | 8×3.3 | 1.60 |
CFK-A30102 | 340 | 780 | 6000 | 30 | 102 | 75 | 87 | 45 | 40 | 40 | 30 | 6-6.6 | 8×3.3 | 1.80 |
CFK-A35110 | 425 | 740 | 6000 | 35 | 110 | 82 | 96 | 52 | 40 | 40 | 30 | 6-6.6 | 10×3.3 | 2.10 |
CFK-A40125 | 625 | 720 | 5000 | 40 | 125 | 92 | 108 | 62 | 40 | 40 | 30 | 8-6.6 | 12×3.3 | 2.90 |
CFK-A45130 | 715 | 665 | 5000 | 45 | 130 | 94 | 112 | 64 | 40 | 40 | 30 | 8-9.0 | 14×3.8 | 3.10 |
CFK-A50150 | 1120 | 610 | 4000 | 50 | 150 | 114 | 132 | 84 | 40 | 40 | 30 | 8-9.0 | 14×3.8 | 4.70 |
CFK-A55160 | 1300 | 600 | 4000 | 55 | 160 | 116 | 138 | 86 | 45 | 45 | 34 | 8-9.0 | 16×4.3 | 5.40 |
CFK-A60175 | 1500 | 490 | 3200 | 60 | 175 | 135 | 155 | 95 | 70 | 60 | 47 | 8-11.0 | 18×4.4 | 8.5 |
CFK-A70190 | 2250 | 480 | 3200 | 70 | 190 | 140 | 165 | 100 | 70 | 60 | 47 | 12-11.0 | 20×4.9 | 10 |
CFK-A80210 | 3000 | 450 | 2400 | 80 | 210 | 160 | 185 | 120 | 80 | 70 | 48 | 12-11.0 | 22×5.4 | 14 |
CFK-A90230 | 4600 | 420 | 2400 | 90 | 230 | 180 | 206 | 140 | 90 | 80 | 67 | 12-13.5 | 25×5.4 | 19 |
CFK-A100280 | 7600 | 455 | 2000 | 100 | 280 | 200 | 240 | 160 | 105 | 100 | 67 | 12-17.5 | 28×6.4 | 34 |
CFK-A130320 | 13600 | 415 | 2000 | 130 | 320 | 235 | 278 | 195 | 105 | 100 | 67 | 12-17.5 | 32×7.4 | 44 |
CFK-A150400 | 24500 | 365 | 2000 | 150 | 400 | 320 | 360 | 256 | 105 | 100 | 86 | 12-17.5 | 36×8.4 | 73 |
