| Menşe yeri | ÇİN |
| Marka adı | SUMA |
| Sertifika | ISO SGS |
| Model numarası | AS25 NSS25 TSS25 |

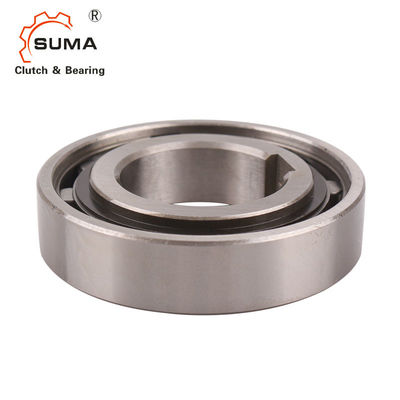

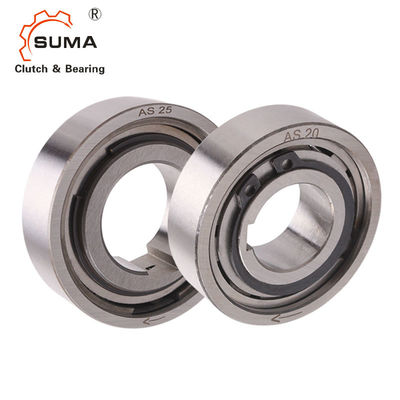

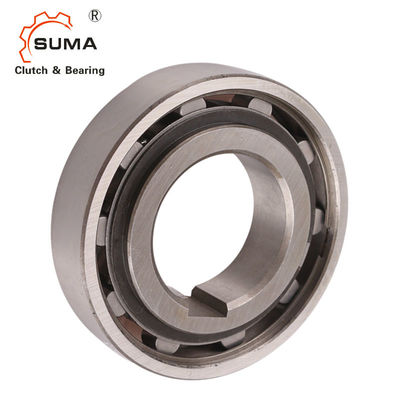

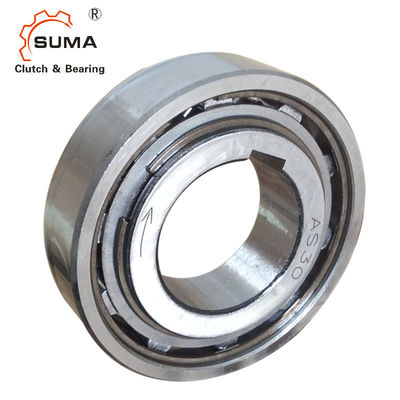

Filibir AS NSS TSS GCr15 Yaylı Debriyaj Tek Yönlü Rulman
Özellik
Tip AS, rulmansız bir makaralı tip serbest tekerlektir.Eksenel ve radyal yükleri desteklemek için rulmanlar gereklidir.Yağlama ve sızdırmazlık da tesisat tarafından sağlanmalıdır.Nominal dış ölçüler 62...Bilyalı rulman serisi ile aynıdır.
Tipik bir düzenleme, bu tipi, bir sonraki sayfada gösterildiği gibi aynı konum toleransları içinde bir 62 serisi rulmanın yanına monte etmektir.İç bilezik mile kamalanmıştır (6 mm delik hariç).
Dış bilezik, bir H7 muhafazasına pres oturması sağlamak için pozitif bir r6 toleransına sahiptir.Dış muhafaza yeterince güçlü olmalıdır
Montajdan sonra genişlememek için.Bu tasarım, ± S/2'lik iç ve dış yuvanın eksenel yanlış hizalanmasını kabul edebilir.
Teknik Veriler
| Ürün adı | tek yönlü debriyaj yatağı |
| modeli | AS25 NSS25 |
| Malzeme | Krom çelik GCr15 |
| İç çap | 25 mm |
| Dış çap | 52 mm |
| tork kapasitesi | 56Nm |
| Ağırlık | 0.14kg |
| paket | Karton Kutu / Ahşap kutu |
| Ödeme şartları | TT.L/C, D/A, D/P, Western Union |
| Teslimat süresi | 10-15 Gün |
Boyutlar ve Kapasiteler
| Tip | Boy | tork | Aşırı hızlar | Boyutlar | Ağırlık | Sürükleme torku | ||||||
| AS (NSS) | dH7 | TKN1) | nimax2) | namax3) | Dr6 | D5 | L | s | e | f | ||
| [mm] | [Nm] | [dk-1] | [dk-1] | [mm] | [mm] | [mm] | [mm] | [mm] | [mm] | [kilogram] | [Ncm] | |
| 6 | 2.1 | 5000 | 7500 | 19 | 15.8 | 6 | 0,3 | 0,6 | 0,3 | 0.01 | 0.18 | |
| 8 | 3.8 | 4300 | 6500 | 24 | 20 | 8 | 1.3 | 0,6 | 0,6 | 0.02 | 0.24 | |
| 10 | 6.8 | 3500 | 5200 | 30 | 25.9 | 9 | 1.3 | 0,6 | 0,6 | 0.03 | 0.36 | |
| 12 | 13 | 3200 | 4800 | 32 | 28 | 10 | 1.3 | 0,6 | 0,6 | 0.04 | 0.48 | |
| 15 | 14 | 2800 | 4300 | 35 | 31 | 11 | 1.4 | 0,6 | 0,6 | 0.05 | 0.7 | |
| 20 | 40 | 2200 | 3300 | 487 | 40 | 14 | 2.4 | 0,8 | 0,8 | 0.12 | 1.4 | |
| 25 | 56 | 1900 | 2900 | 52 | 45.9 | 15 | 2.4 | 0,8 | 0,8 | 0.14 | 2.4 | |
| 30 | 90 | 1600 | 2400 | 62 | 55 | 16 | 2.4 | 0,8 | 1 | 0.22 | 7.8 | |
| 35 | 143 | 1300 | 2000 | 72 | 64 | 17 | 2.5 | 0,8 | 1 | 0.31 | 9 | |
| 40 | 185 | 1200 | 1800 | 80 | 72 | 18 | 2.5 | 0,8 | 1 | 0.39 | 10 | |
| 45 | 218 | 1000 | 1600 | 85 | 77 | 19 | 2.5 | 1.2 | 1 | 0.44 | 11 | |
| 50 | 230 | 950 | 1500 | 90 | 82 | 20 | 2.5 | 1.2 | 1 | 0.49 | 13 | |
| 55 | 308 | 800 | 1300 | 100 | 90 | 21 | 2.5 | 1.2 | 1 | 0.66 | 14 | |
| 60 | 508 | 700 | 1100 | 110 | 100 | 22 | 2.5 | 1.2 | 1.5 | 0.81 | 26 | |
| 80 | 1063 | 600 | 900 | 140 | 128 | 26 | 2.5 | 1.2 | 1.5 | 1.41 | 58 | |
NOTLAR:
AS6 kama yuvası olmadan.ØD = -0-0,009
AS8-12 kama yuvası, DIN 6885.1'e göre.
DIN 6885.3'e göre diğer boyutlar
1) T max = 2 × T KN
2) İç yarış aşımları
3) Dış yarış aşımları
Montaj boyutları, 62 serisi bilyalı rulmanlarla aynıdır
Montaj Örneği
