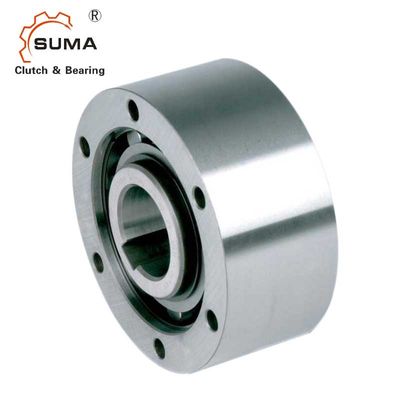

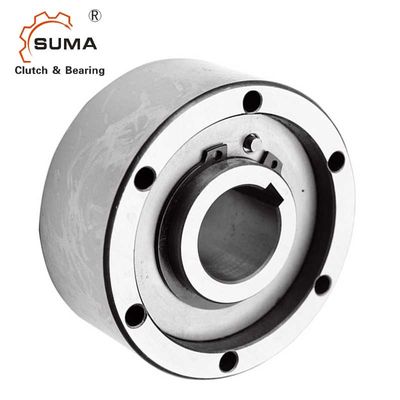

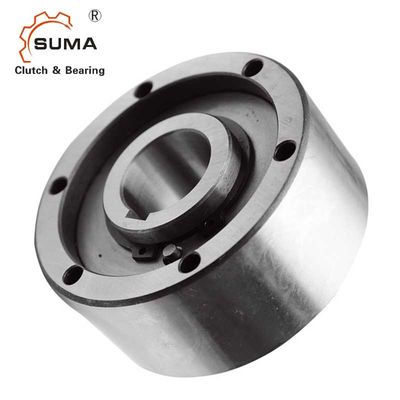

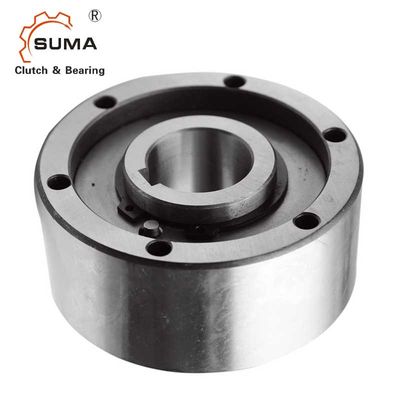

AA20 Tek Yönlü Debriyaj Yatağı
Özellikler
AA, rulmansız bir makaralı tip serbest tekerlektir.
Eksenel ve radyal yükleri desteklemek için rulmanlar gereklidir.
Yağlama ve sızdırmazlık da tesisat tarafından sağlanmalıdır.
Teknik Veriler
ŞARTNAME | |
Ürün adı | AA motor yatağı |
modeli | AA20 |
Malzeme | GCr15 |
İç çap | 20 mm |
Dış çap | 68 mm |
Kalınlık | 34mm |
tork kapasitesi | 146Nm |
Sürükleme Torku | 8.4Ncm |
İç yarış aşırı hız | 2000r/dak |
Dış yarış aşırı hız | 3600r/dak |
Ağırlık | 0.7kg |
Yapı | silindir tipi |
Başvuru | Tekstil makinesi, fanlar, vantilatörler, baskı makinesi |
paket | Karton Kutu, Ahşap Kutu veya Özelleştirilmiş |
Ödeme şartları | TT.L/C, D/A, D/P, Western Union, Paypal |
Teslimat süresi | Örnek için 2-4 gün, büyük sipariş için 7 gün |
Boyutlar ve Kapasiteler
Boy | TK1 | Aşırı hızlar | Ağırlık |
Sürüklemek tork |
||||||||||
dH7 | Nimax2) | Namax3) | Dh7 | D5 | D6 | D3 | Z | Ö | L | f | s | (kilogram) | TR | |
(mm) | (Nm ) | (dk-1) | (dk-1) | (mm) | (mm) | (mm) | (mm) | (mm) | (mm) | (mm) | (mm) | (mm) | (Ncm) | |
12 | 17 | 3100 | 6000 | 47 | 28 | 20 | 38 | 3 | 5.5 | 20 | 0,5 | 4.5 | 0.21 | 0.7 |
15 | 55 | 2300 | 5400 | 55 | 37 | 26 | 45 | 3 | 5.5 | 30 | 0,8 | 4.5 | 0.44 | 3.5 |
20 | 146 | 2000 | 3600 | 68 | 50 | 35 | 58 | 4 | 5.5 | 34 | 0,8 | 5.5 | 0.7 | 8.4 |
25 | 285 | 1700 | 2600 | 90 | 68 | 45 | 7 | 6 | 5.5 | 37 | 1 | 6.5 | 1.3 | 14 |
30 | 500 | 1500 | 2100 | 100 | 75 | 50 | 87 | 6 | 6.6 | 44 | 1 | 6.5 | 2 | 23 |
35 | 720 | 1300 | 1950 | 110 | 80 | 55 | 96 | 6 | 6.6 | 48 | 1 | 6.5 | 2.6 | 60 |
40 | 1030 | 1200 | 1700 | 125 | 90 | 60 | 108 | 6 | 9 | 56 | 1.5 | 7.6 | 3.9 | 72 |
45 | 1125 | 1050 | 1500 | 130 | 95 | 65 | 112 | 8 | 9 | 56 | 1.5 | 7.6 | 4 | 140 |
50 | 2150 | 950 | 1300 | 150 | 110 | 75 | 132 | 8 | 9 | 63 | 1.5 | 7.6 | 6 | 180 |
55 | 2675 | 850 | 1200 | 160 | 115 | 82 | 138 | 8 | 11 | 67 | 2 | 7.6 | 7.2 | 190 |
60 | 3500 | 800 | 1100 | 170 | 125 | 90 | 150 | 10 | 11 | 78 | 2 | 7.6 | 9.2 | 240 |
70 | 5813 | 650 | 900 | 190 | 140 | 100 | 165 | 10 | 11 | 95 | 2.5 | 7.6 | 11.8 | 320 |
NOTLAR
1) Tmaks = 2 kez;T KN
2) İç yarış aşımları
3) Dış yarış aşımları
DIN 6885.1'e göre kama yuvası
Montaj ve Kaplin
