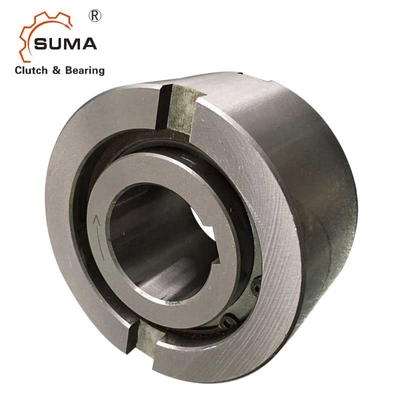

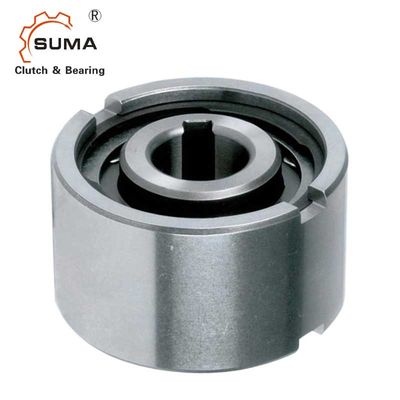

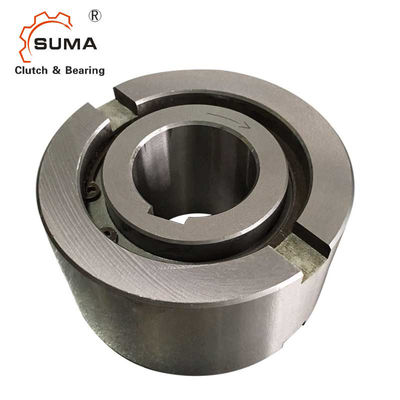

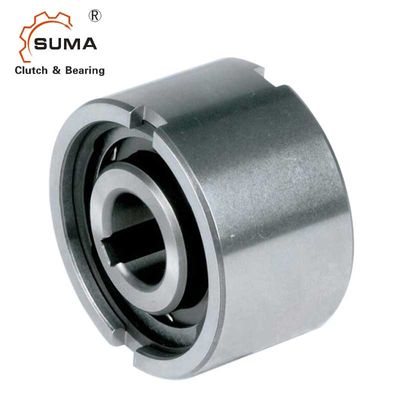

NF Serisi NF20 20*62*36mm 3600RPM Konveyör Filibir Tek Yönlü Sprag
  • NF Serisi NF20 20*62*36mm 3600RPM Konveyör Filibir Tek Yönlü Sprag
  • NF Serisi NF20 20*62*36mm 3600RPM Konveyör Filibir Tek Yönlü Sprag
  • NF Serisi NF20 20*62*36mm 3600RPM Konveyör Filibir Tek Yönlü Sprag
  • NF Serisi NF20 20*62*36mm 3600RPM Konveyör Filibir Tek Yönlü Sprag

NF Serisi NF20 20*62*36mm 3600RPM Konveyör Filibir Tek Yönlü Sprag

Menşe yeri ÇİN
Marka adı SUMA
Sertifika ISO SGS
Model numarası NF20
Ürün Detayları
Ürün adı:
Tek Yönlü Debriyaj Yatağı NF20
Malzeme:
GCr15 taşıyan çelik
Dönme hızı:
3600rpm
Ağırlık birimi:
0.6kg
Garanti:
1 yıl
Boy:
20*62*36mm
Tork Kapasitesi:
188Nm
OEM:
Kabul etmek
Vurgulamak:

NF Tek Yönlü Körük

,

3600RPM Tek Yönlü Körük

,

Filibir Tek Yönlü Körüklü Debriyaj

Ödeme ve Gönderim Koşulları
Min sipariş miktarı
1
Fiyat
USD10-USD15 PER PIECE
Ambalaj bilgileri
karton kutu
Teslim süresi
10-15 gün
Ödeme koşulları
L/C, D/A, D/P, T/T, Western Union, Paypal
Yetenek temini
Ayda 1000 Adet
Ürün Açıklaması

              Konveyör için NF 3600RPM Filibir 36MM Tek Yönlü Sprag

Özellikler

Tip NF, rulmansız bir makaralı tip serbest tekerlektir.Eksenel desteklemek için rulmanlar gereklidir

ve radyal yükler.Yağlama ve sızdırmazlık da tesisat tarafından sağlanmalıdır.

Standart yağlama yağdır.Nominal dış çap, standart bir bilyalı yatak boyutudur.Tipik bir düzenleme, aşağıdaki sayfada gösterildiği gibi, aynı yuva toleranslarına sahip bir yatağın yanına bu tipi monte etmektir.İç yatak mile kilitlenmiştir.Dış bilezik, H7 mahfazasına pres oturması sağlamak için pozitif bir n6 toleransına sahiptir.Ek yan çentikler, pozitif tork aktarımı sağlar.

Gövde toleransı K6 ise, çentik kullanımı gerekli değildir, ancak gövde montajdan sonra genişlemeyecek kadar güçlü olmalıdır.

Boyutlar ve Kapasiteler

Tip Boy   Aşırı hızlar   Ağırlık
NF dH7 TKN1) nimaks2) namax3) Dn6 D5 D6 L t bH11





[mm] [Nm] [dk-1] [dk-1] [mm] [mm] [mm] [mm] [mm] [mm] [kilogram]
8 20 5000 6000 37 30 20 20 3 6 0.1
12 20 5000 6000 37 30 20 20 3 6 0.1
15 78 4500 5400 47 37 26 30 3.5 7 0,3
20 188 3000 3600 62 52 37 36 3.5 8 0,6
25 250 2200 2600 80 68 49 40 4 9 1.1
30 500 1800 2100 90 75 52.5 48 5 12 1.6
35 663 1600 1950 100 80 58 53 6 13 2.3
40 1100 1250 1700 110 90 62 63 7 15 3.1
45 1500 1100 1500 120 95 69 63 7 16 3.7
50 2375 850 1300 130 110 82 80 8.5 17 5.4
55 2500 800 1200 140 115 83 80 9 18 6.1
60 4250 700 1100 150 125 93,5 95 9 18 8.5
70 5875 620 900 170 140 106 110 9 20 13
80 10000 550 800 190 160 122 125 9 20 18
90 17250 480 700 215 180 133 140 11.5 24 25.3
100 19625 400 600 260 210 157 150 14.5 28 42.1
130 34750 300 480 300 240 188 180 17 32 65
150 44375 250 400 320 260 205 180 17 32 95

NF Serisi NF20 20*62*36mm 3600RPM Konveyör Filibir Tek Yönlü Sprag 0

NOTLAR

1) T max = 2 × T KN

» Seçim sayfa 10 ila 13'e bakın

2) İç yarış aşımları

3) Dış yarış aşımları


Montaj ve Kaplin

NF Serisi NF20 20*62*36mm 3600RPM Konveyör Filibir Tek Yönlü Sprag 1

Resimler

NF Serisi NF20 20*62*36mm 3600RPM Konveyör Filibir Tek Yönlü Sprag 2
NF Serisi NF20 20*62*36mm 3600RPM Konveyör Filibir Tek Yönlü Sprag 3
