GCr15 Baskı Tipi Filibir Tek Yönlü Debriyaj Yatağı
Özellikler
Uk..zz serisi, 62.. serisi rulman içeren bir serbest tekerlektir.Kendinden merkezlenen serbest tekerlekler zaten gresle yağlanmıştır ve toz geçirmez korumaya sahiptir.UK..ZZ modeli için şanzıman, mil için n6 ve koltuk için n6 toleranslı kama takılarak gerçekleşir.UKC..ZZ modeli, iç yuvada bir kama yuvası ile donatılmıştır ve k6 toleranslı millere takılmalıdır.
Koltuk montajı n6 kama toleransı ile yapılmalıdır.UKCC..ZZ modeli, iç ve dış yatakta bir kama yuvası ile donatılmıştır, toleranslar mil için h6 ve rijit yuva için h6'dır.Uk..zz serisi, anahtarlamadan sonra normal bir boşluğa dönüşen bir c5 boşluğu ile üretilmiştir.Yarışlar mile ve koltuğa yapıştırılabilir.Bu durumda, boşluk c5 olarak kalır.
Çalışma sıcaklığı:
-10°C +60°C
Boyutlar ve Kapasiteler
modeli | d | Dh5 | L | BJS10 | t | b1JS9 | t1 | Ağırlık | nMAX | Yükleme kapasitesi | Rulman Seri |
TN | Rezistans tork |
|
mm | kilogram | dk-1 | din.(N) | durum.(N) | Nm | Nm | ||||||||
İngiltere 8 ZZ | 8 | 22 | 9 | 0.02 | 15000 | 3300 | 860 | 2.5 | 0.005 | |||||
İngiltere 12 ZZ | 12 | 32 | 10 | 0.04 | 10000 | 6100 | 2770 | 6201ZZ | 9.3 | 0.007 | ||||
İngiltere 15 ZZ | 15 | 35 | 11 | 0.06 | 8400 | 7400 | 3400 | 6202ZZ | 16.9 | 0.009 | ||||
İngiltere 17 ZZ | 17 | 40 | 12 | 0.07 | 7350 | 7900 | 3800 | 6203ZZ | 30.6 | 0.011 | ||||
İngiltere 20 ZZ | 20 | 47 | 14 | 0.11 | 6000 | 9400 | 4450 | 6204ZZ | 50 | 0.013 | ||||
İngiltere 25 ZZ | 25 | 52 | 15 | 0.14 | 5200 | 10700 | 5450 | 6205ZZ | 85 | 0.020 | ||||
İngiltere 30 ZZ | 30 | 62 | 16 | 0.21 | 4200 | 11700 | 6450 | 6206ZZ | 138 | 0.044 | ||||
İngiltere 35 ZZ | 35 | 72 | 17 | 0.30 | 3600 | 12600 | 7250 | 6207ZZ | 175 | 0.058 | ||||
İngiltere 40 ZZ | 40 | 80 | 22 | 0,50 | 3000 | 15540 | 12250 | 325 | 0.070 | |||||
UKC 12 ZZ | 12 | 32 | 10 | 4 | 1.3 | 0.04 | 10000 | 6100 | 2770 | 6201ZZ | 9.3 | 0.007 | ||
UKC 15 ZZ | 15 | 35 | 11 | 5 | 1.2 | 0.06 | 8400 | 7400 | 3400 | 6202ZZ | 16.9 | 0.009 | ||
UKC 17 ZZ | 17 | 40 | 12 | 5 | 1.2 | 0.07 | 7350 | 7900 | 3800 | 6203ZZ | 30.6 | 0.011 | ||
UKC 20 ZZ | 20 | 47 | 14 | 6 | 1.6 | 0.11 | 6000 | 9400 | 4450 | 6204ZZ | 50 | 0.013 | ||
UKC 25ZZ | 25 | 52 | 15 | 8 | 2 | 0.14 | 5200 | 10700 | 5450 | 6205ZZ | 85 | 0.020 | ||
UKC 30 ZZ | 30 | 62 | 16 | 8 | 2 | 0.21 | 4200 | 11700 | 6450 | 6206ZZ | 138 | 0.044 | ||
UKC 35 ZZ | 35 | 72 | 17 | 10 | 2.4 | 0.30 | 3600 | 12600 | 7250 | 6207ZZ | 175 | 0.058 | ||
UKC 40ZZ | 40 | 80 | 22 | 12 | 3.3 | 0,50 | 3000 | 15540 | 12250 | 325 | 0.070 | |||
UKCC 15 ZZ | 15 | 35 | 11 | 5 | 1.2 | 2 | 0,6 | 0.06 | 8400 | 7400 | 3400 | 6202ZZ | 16.9 | 0.009 |
UKCC 17 ZZ | 17 | 40 | 12 | 5 | 1.2 | 2 | 1 | 0.07 | 7350 | 7900 | 3800 | 6203ZZ | 30.6 | 0.011 |
UKCC 20 ZZ | 20 | 47 | 14 | 6 | 1.6 | 3 | 1.5 | 0.11 | 6000 | 9400 | 4450 | 6204ZZ | 50 | 0.013 |
UKCC 25 ZZ | 25 | 52 | 15 | 8 | 2 | 6 | 2 | 0.14 | 5200 | 10700 | 5450 | 6205ZZ | 85 | 0.020 |
UKCC 30 ZZ | 30 | 62 | 16 | 8 | 2 | 6 | 2 | 0.21 | 4200 | 11700 | 6450 | 6206ZZ | 138 | 0.044 |
UKCC 35 ZZ | 35 | 72 | 17 | 10 | 2.4 | 8 | 2.5 | 0.30 | 3600 | 12600 | 7250 | 6207ZZ | 175 | 0.058 |
UKCC 40ZZ | 40 | 80 | 22 | 12 | 3.3 | 10 | 3 | 0,50 | 3000 | 15540 | 12250 | 325 | 0.070 |

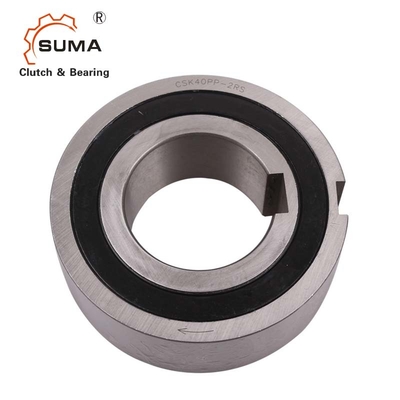

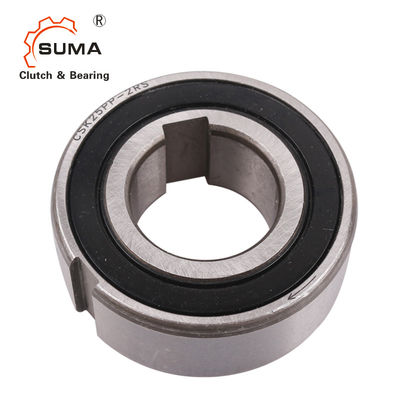

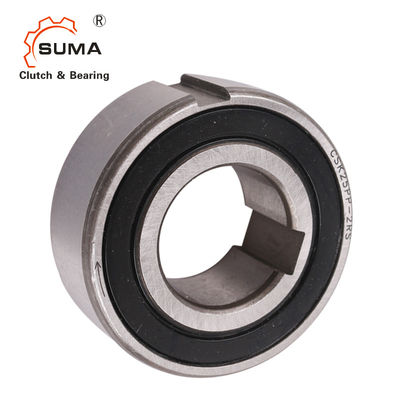

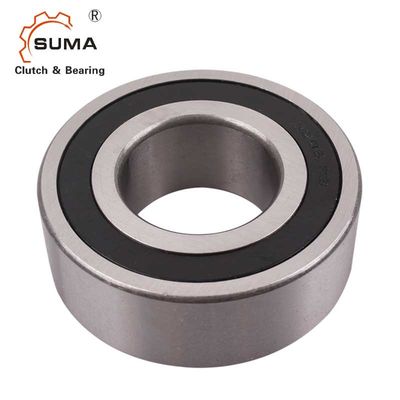

Resimler
