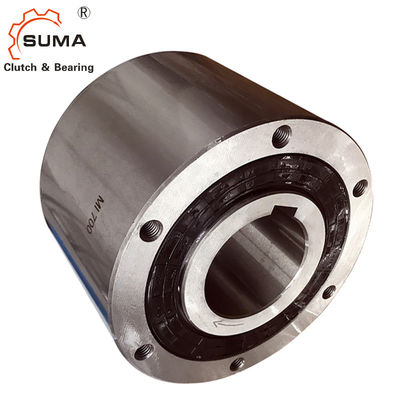

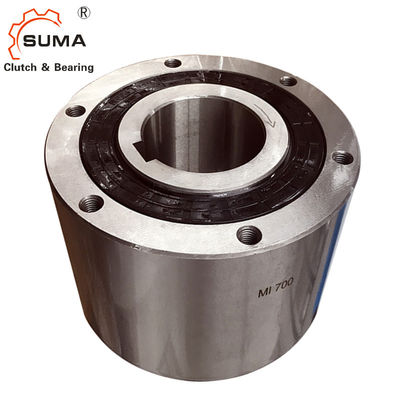

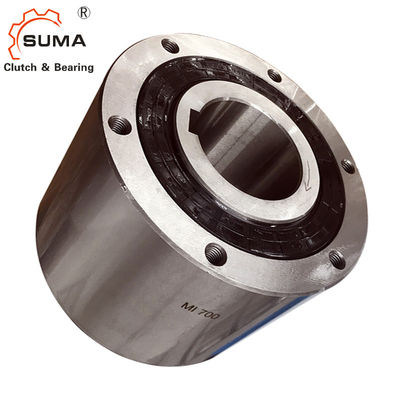

MG500 Yüksek Hızlı 1 Yönlü Backstop Kam Debriyaj Yatağı
Özellikler
1. Yüksek hızlı uygulamalar için tasarlanmış bağımsız kavrama.
2. Optimum performans ve artırılmış kapasite için tasarlanmış kam kafes tertibatı.
3. Radyal yükü ve yarışlar arasındaki eş merkezliliği desteklemek için iki bilyalı rulman dahildir.
4. Gres veya yağ ile yağlama için sağlanan pozitif temas dudağı veya keçe contalar.
5. Yardımcı bileşenlerin montajı için dış halkanın uçlarında dişli delikler açılmıştır.
6. Metrik delik ve kama kanalı mevcuttur.
7. Montaj aksesuarları mevcuttur.
MG300A – 700A Serisi
Öncelikle genel hizmet uygulamaları, Taşma, geri durdurma ve hafif hizmet indeksleme için kullanılır.MG modeli, uzun tek yönlü aşınma ömrü sağlamak için hassas yay beslemesi sunar.
MI300A – 700A Serisi
Dakikada 150 vuruştan daha büyük uygulamalarda veya yüksek indeksleme doğruluğu gerektiren uygulamalarda kullanılan yüksek performanslı indeksleme için önerilir.Patentli, düşük atalet içeren
Hızlı kam reaksiyonu için kafes ve ağır hizmet tipi enerji verici yay.
MO300A – 700A Serisi
Yüksek hızlı iç yarış taşma uygulamaları için keçe sürtünmesini en aza indirmek üzere keçeli gres keçeleri ile yapılmıştır.MO modeli standart gres yağlama ile teslim edilir.
MR300A – 700A Serisi
Kam sürtünmesini en aza indirmek için merkezkaç kuvveti kullanan benzersiz bir kam kafesi yapısı içeren, yüksek hızlı dış yarış kayması için tasarlanmıştır. Debriyajın sürüş hızı, iç yarış için tabloda gösterilen rpm'yi aşamaz.
Teknik Veriler
Kalem | MG/MR/MO/MI500A |
Kesinlik | P6 |
Tip | kam |
Delik boyutu (mm) | 44.45 |
Dış yarış (mm) | 92.08 |
Tork (KN) | 1593 |
Maks.İç yarış aşımı (devir/dk) | 2700 |
Sürükleme Torku (Nm) | 0,5 |
Ağırlık (kg) | 5 |
paket | Karton Kutu / Ahşap Kutu |
Teslimat süresi | Sipariş onaylandıktan sonra 7-10 gün |
Ödeme şartları | L/C, T/T, D/P, D/A, Western Union |
Boyutlar ve Kapasiteler
modeli | tork | Sürüklemek | Maks. | Maks. |
delik Boy |
A | B (h7) |
C | PCD D |
E | F | S | HM | Ağırlık (kilogram) |
||
taşma | No.of | |||||||||||||||
Kapasite | tork | (d/dak) | indeksleme |
dokunuldu delikler |
||||||||||||
(Nm) | (Nm) | İç | Dış |
(Çevrim /dk) |
çap |
Anahtar yol |
×Boyut×Pitch | |||||||||
Yarış | Yarış | (H7) | ||||||||||||||
MG 300 | 314 | 0.23 | 2800 | 900 | _ | 19 | 5x2 | 63 | 77 | 60 | 66 | 10.4 | 28,5 | 13 | 4xM6xP1.0 | 1.8 |
MI 300 | 0.31 | 50 | _ | 300 | ||||||||||||
MG 400 | 539 | 0.29 | 2600 | 800 | _ | 22 | 5x2 | 70 | 88 | 67 | 73 | 10.7 | 31.7 | 16 | 4XM8xP1.25 | 2.7 |
Mİ 400 | 0.38 | 50 | _ | 300 | ||||||||||||
MG500 | 1620 | 0,51 | 2400 | 800 | _ | 31.5 | 7x3 | 89 | 108 | 86 | 92 | 12.3 | 44.4 | 16 | 4XM8xP1.25 | 5 |
MI 500 | 0.68 | 50 | _ | 300 | ||||||||||||
MG600 | 3140 | 0.85 | 2100 | 700 | _ | 50 | 12x3.5 | 95 | 136 | 92 | 120 | 12.8 | 69.8 | 16 | 6xM8xP1.25 | 8.6 |
Mİ 600 | 1.54 | 30 | _ | 300 | ||||||||||||
MG 700 | 5880 | 1.7 | 1500 | 500 | _ | 70 | 18x6 | 127 | 180 | 124 | 160 | 19.8 | 101.5 | 20 | 6xM10xP1.5 | 19.5 |
Mİ 700 | 2.63 | 30 | _ | 300 | ||||||||||||
MG 750 | 9500 | 3.43 | 1800 | 600 | _ | 85 | 24x6 | 153 | 200 | 150 | 175 | 75 | 110 | 25 | 8xM14xP2.0 | 37 |
MI 750 | 4.12 | 30 | _ | 300 | ||||||||||||
MG 800 | 17600 | 5.39 | 1300 | 475 | _ | 110 | 28x7 | 158 | 250 | 155 | 220 | 77.5 | 140 | 25 | 8xM16xP2.0 | 46.5 |
Mİ 800 | 8.33 | 20 | _ | 300 | ||||||||||||
MG900 | 24500 | 6.77 | 1200 | 400 | _ | 135 | 35x9 | 165 | 300 | 160 | 265 | 80 | 170 | 32 | 10xM16xP2.0 | 70.5 |
MI 900 | 9.41 | 20 | _ | 300 | ||||||||||||
MG 1000 | 33800 | 8.14 | 1200 | 325 | _ | 160 | 38x10 | 188 | 370 | 180 | 325 | 90 | 200 | 32 | 12xM16xP2.0 | 108.5 |
Mİ 1000 | 12.74 | 2 | _ | 300 | ||||||||||||
MG 1100 | 78400 | 15 | 350 | _ | _ | 185 | 45x14 | 260 | 470 | 250 | 415 | 125 | 260 | 40 | 12xM20xP2.5 | 250 |
MI 1100 | 22.15 | 20 | _ | 150 | ||||||||||||
MG 1200 | 95100 | 17.64 | 300 | _ | _ | 200 | 45x14 | 260 | 500 | 250 | 440 | 125 | 280 | 45 | 12xM24xP3.0 | 280 |
MI 1200 | 27.54 | 20 | _ | 150 | ||||||||||||
MG 1300 | 176000 | 18.72 | 250 | _ | _ | 250 | 56x17.5 | 280 | 600 | 260 | 530 | 130 | 340 | 50 | 12xM30xP3.5 | 410 |
MI 1300 | 28.13 | 20 | _ | 150 |
modeli Numara. |
tork kapasite |
Sürükleme Torku | Maksimum Taşma hızı | Boyutlar | Ağırlık | ||||||
Iç yarış | Dış yarış | A | B | C | D | E | F | ||||
Nm | Nm | mm | mm | mm | mm | mm | mm | kilogram | |||
MG300A | 373 | 0,2 | 2900 | 800 |
76.15/ 76.20 |
66.68 | 60.33 | 63,5 | 28.58 | 8.9 | 2 |
MI300A | - | - | |||||||||
MO300A | 3600 | 800 | |||||||||
MR300A | 800 | 2900 | |||||||||
MG400A | 542 | 0,3 | 2700 | 800 |
88.85/ 88.90 |
73.03 | 66.68 | 69.9 | 31.75 | 11.4 | 3 |
MI400A | - | - | |||||||||
MO400A | 3600 | 800 | |||||||||
MR400A | 800 | 2700 | |||||||||
MG500A | 1593 | 0,5 | 2400 | 750 |
107.90/ 107,95 |
92.08 | 85.73 | 88.9 | 44.45 | 12.4 | 5 |
MI500A | - | - | |||||||||
MO500A | 3000 | 750 | |||||||||
MR500A | 750 | 2400 | |||||||||
MG600A | 3051 | 0.9 | 1800 | 700 |
136.47/ 136.53 |
120.65 | 92.08 | 95.3 | 69.85 | 12.7 | 9 |
MI600A | - | - | |||||||||
MO600A | 2400 | 700 | |||||||||
MR600A | 700 | 2100 | |||||||||
MG700A | 6779 | 1.8 | 1200 | 400 |
180.92/ 180.98 |
158.75 | 123.83 | 127.0 | 101.60 | 17.3 | 20 |
MI700A | - | - | |||||||||
MO700A | 2000 | 400 | |||||||||
MR700A | 400 | 1750 |
modeli Numara. |
Boyutlar |
Dokunma Sayısı (Mt.) Delikler |
Diş Boyutu | Kullanılabilir Diş Derinliği | yağlama | Yağlama Kapağı Öz | Ağırlık | ||||||||||
C | D | E | F | ||||||||||||||
İnç | mm | İnç | mm | İnç | mm | İnç | mm | İnç | mm | İnç | mm | libre | kilogram | ||||
MG300A | 2.375 | 60.33 | 2.50 | 63,5 | 1.125 | 28.58 | 0.35 | 8.9 | 4 | 0.250-28 | 6.35-711 | 0,500 | 12.70 | Sıvı yağ | 0.85 | 4 | 2 |
MI300A | Sıvı yağ | 1.25 | |||||||||||||||
MO300A | Gres | 0,5 | |||||||||||||||
MR300A | Sıvı yağ | 0.85 | |||||||||||||||
MG400A | 2.625 | 66.68 | 2.75 | 69.9 | 1.250 | 31.75 | 0.45 | 11.4 | 4 | 0.313-24 | 7.94-610 | 0.625 | 15.88 | Sıvı yağ | 1.1 | 6 | 3 |
MI400A | Sıvı yağ | 1.4 | |||||||||||||||
MO400A | Gres | 0,5 | |||||||||||||||
MR400A | Sıvı yağ | 1.1 | |||||||||||||||
MG500A | 3.375 | 85.73 | 3.50 | 88.9 | 1.750 | 44.45 | 0.48 | 12.4 | 4 | 0.313-24 | 7.94-610 | 0.625 | 15.88 | Sıvı yağ | 1.8 | 11 | 5 |
MI500A | Sıvı yağ | 3.0 | |||||||||||||||
MO500A | Gres | 1.0 | |||||||||||||||
MR500A | Sıvı yağ | 1.8 | |||||||||||||||
MG600A | 3.625 | 92.08 | 3.75 | 95.3 | 2.750 | 69.85 | 0,50 | 12.7 | 6 | 0.313-24 | 7.94-610 | 0.625 | 19.05 | Sıvı yağ | 2.8 | 19 | 9 |
MI600A | Sıvı yağ | 4.5 | |||||||||||||||
MO600A | Gres | 1.5 | |||||||||||||||
MR600A | Sıvı yağ | 2.8 | |||||||||||||||
MG700A | 4.875 | 123.83 | 5.00 | 127.0 | 4.000 | 101.60 | 0.68 | 17.3 | 8 | 0,375-24 | 9.53-610 | 0.750 | Sıvı yağ | 4.6 | 43 | 20 | |
MI700A | Sıvı yağ | 10.9 | |||||||||||||||
MO700A | Gres | 2.9 | |||||||||||||||
MR700A | Sıvı yağ | 4.6 |
modeli | Tork Kapasitesi |
Maksimum Aşan devir/dakika |
Nominal Aşırı Sürükleme |
Stok Delikleri 1 | anahtar yolları1 | Boyutlar | ||||||||
A | B | |||||||||||||
Lb-ft | Nm | Iç yarış | Dış Yarış | Lb-ft | Nm | İnç | mm | İnç | mm | İnç | mm | İnç | mm | |
MG300A | 275 | 373 | 2900 | 800 | 0.17 | 0,2 | 0,500 | 12.70 | 0.125×0.167 | 3.18×4.24 |
3.000 2.998 |
76.15 /76.20 |
25/8 | 66.68 |
MI300A | - | - | 0.625 | 15.88 | 0.188×0.094 | 4.76×2.38 | ||||||||
MO300A | 3600 | 800 | 0.750 | 19.05 | 0.188×0.094 | 4.76×2.38 | ||||||||
MR300A | 800 | 2900 | ||||||||||||
MG400A | 400 | 542 | 2700 | 800 | 0.21 | 0,3 | 0.625 | 15.88 | 0.188×0.094 | 4.76×2.38 |
3.500 3.498 |
88.85 /88.90 |
27/8 | 73.03 |
MI400A | - | - | 0.750 | 19.05 | ||||||||||
MO400A | 3600 | 800 | 0.875 | 22.23 | ||||||||||
MR400A | 800 | 2700 | ||||||||||||
MG500A | 1175 | 1593 | 2400 | 750 | 0.38 | 0,5 | 0.875 | 22.23 | 0.188×0.094 | 4.76×2.38 |
4.250 4.248 |
107.90 /107.95 |
35/8 | 92.08 |
MI500A | - | - | 1.000 | 25.40 | 0.25×0.125 | 4.76×2.38 | ||||||||
MO500A | 3000 | 750 | 1.125 | 28.58 | 0.25×0.125 | 6.35×3.18 | ||||||||
MR500A | 750 | 2400 | 1.250 | 31.75 | 0.25×0.125 | 6.35×3.18 | ||||||||
MG600A | 2250 | 3051 | 1800 | 700 | 0.63 | 0.9 | 1.250 | 31.75 | 0.25×0.125 | 6.35×3.18 |
5.375 5.373 |
136.47 /136.53 |
43/4 | 120.65 |
1.375 | 34.93 | 0,313×0,156 | 7.94×3.97 | |||||||||||
MI600A | - | - | 1.500 | 38.10 | 0,375×0,188 | 9,53×4,76 | ||||||||
1.625 | 41.28 | 0,375×0,188 | 9,53×4,76 | |||||||||||
MO600A | 2400 | 700 | 1.750 | 44.45 | 0,375×0,188 | 9,53×4,76 | ||||||||
1.937 | 49.20 | 0.50×0.188 | 9,53×4,76 | |||||||||||
MR600A | 700 | 2100 | 2.000 | 50.80 | 0.50×0.188 | 12.7×4.76 | ||||||||
MG700A | 5000 | 6779 | 1200 | 400 | 1.3 | 1.8 | 2.000 | 50.80 | 0,50×0,250 | 12.7×6.35 |
7.125 7.123 |
180.92 180.98 |
61/4 | 158.75 |
MI700A | - | - | 2.250 | 57.15 | 0,50×0,250 | 12.7×6.35 | ||||||||
2.437 | 61.90 | 0,50×0,250 | 12.7×6.35 | |||||||||||
MO700A | 20000 | 400 | 2.500 | 63.50 | 0,625×0,313 | 15.88×7.94 | ||||||||
2.750 | 69.85 | 0,625×0,313 | 15.88×7.94 | |||||||||||
MR700A | 400 | 1750 | 2.937 | 74.60 | 0,625×0,125 | 15.88×3.18 |
Montaj ve Kaplin
Resimler
