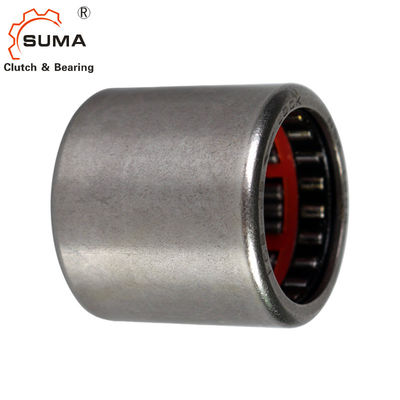

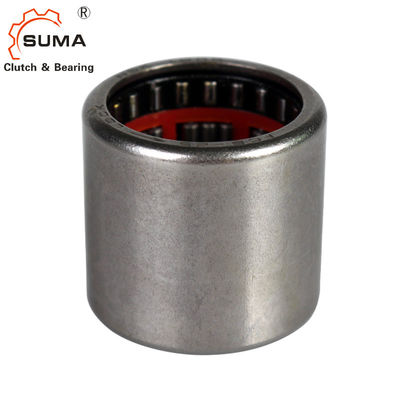

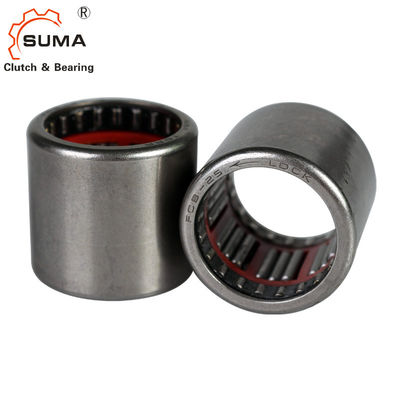

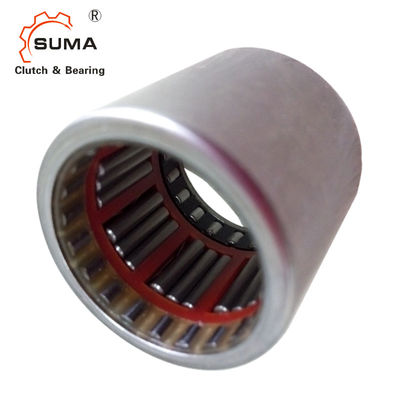

FC FCB GCr15 Naylon Kafesli Tek Yönlü İğneli Rulman
Özellikler
Dış halka iğneli debriyaj (tek yönlü yatak), dönüştürücü, kontrol cihazı ve tek yönlü debriyaj olarak kullanılabilir.
FC (iğneli makaralı kavrama): damgalama dış halka ve plastik kafesten oluşur;kafes, iğneli merdaneyi yönlendirmek için plastik kamış veya paslanmaz çelik kamışa sahip olabilir;dış halka eğimli kanal ve kilitleme cihazı olarak iğneli makara.
FCB (kavrama ve yatak tertibatı): Destek yatakları, iğneli kavramanın her iki tarafına monte edilir ve radyal yük taşır.
İğneli rulman ve plastik kafes tertibatı, destek yatakları olarak kullanılır.
Teknik Veriler
Rulman Numarası | Ağırlık (kg | Ana Boyut | |||
fw | D | C | tork | ||
FC4K | 1 | 4 | 8 | 6 | 0.34 |
FC6 | 3 | 6 | 10 | 12 | 1.76 |
FC6K | 3 | 6 | 10 | 12 | 1.76 |
FC8 | 4 | 8 | 14 | 12 | 5.3 |
FCL8K | 3.5 | 8 | 12 | 12 | 5 |
FC10 | 4.8 | 10 | 16 | 12 | 6 |
FCL10K | 4 | 10 | 14 | 12 | 5.3 |
FC12 | 11 | 12 | 18 | 16 | 12.2 |
FC14K | 13 | 14 | 20 | 16 | 17.3 |
FC16 | 14 | 16 | 22 | 16 | 20.5 |
FC20 | 17 | 20 | 26 | 16 | 28,5 |
FC25 | 30 | 25 | 32 | 20 | 66 |
FC30 | 36 | 30 | 37 | 20 | 90 |
FC35 | 40 | 35 | 42 | 20 | 121 |
FCB8 | 10 | 14 | 14 | 20 | 5 |
FCB10 | 15 | 16 | 16 | 20 | 10 |
FCB12 | 18 | 18 | 18 | 26 | 12.2 |
FCB16 | 22 | 22 | 22 | 26 | 20.5 |
FCB20 | 27 | 26 | 26 | 26 | 28,5 |
FCB25 | 44 | 32 | 32 | 30 | 66 |
FCB30 | 51 | 37 | 37 | 30 | 90 |
FCB35 | 58 | 42 | 42 | 30 | 121 |
(1) gres ve yağ ile yağlama için sınır hız etkilidir.nA, dış halka dönüşünün sınır hızını ifade eder.
(2) İğneli makarayı kilitli konumda tutmak için tutucu paslanmaz çelik bir yay ile donatılmıştır.
Sınırlı yağ ve gres yağlama hızı etkilidir, genişlik sapması -0mm ~ -0.25mm, sipariş talimatlarında özel gereksinimler.
