| Menşe yeri | ÇİN |
| Marka adı | SUMA |
| Sertifika | ISO SGS |
| Model numarası | BREU30(K)-C |

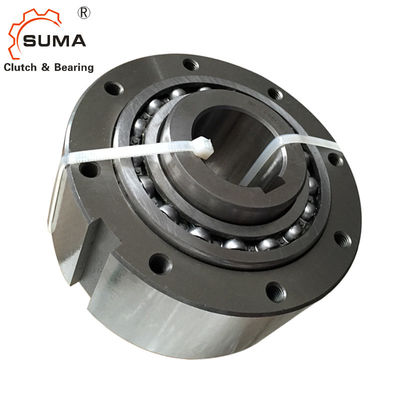

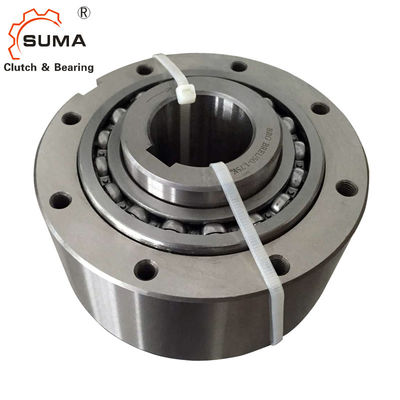

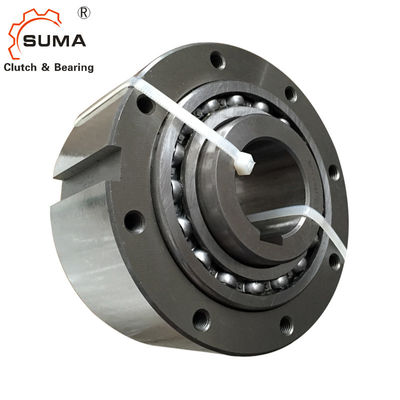

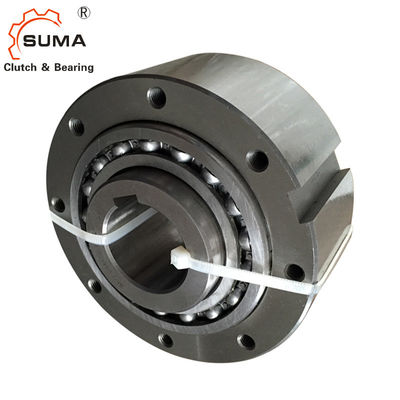

Gresli BREU30(K)-C Filibir Kam Debriyaj Yatağı
Yağlama
BREU serisi Kam Kavramaları, maksimum performans sağlamak için her iki yatağa da periyodik bakım ve yağlama gerektirir.
hizmet ömrü boyunca performans.Öngörülen bakım ve yağlama eksikliği, kullanım süresini kısaltacaktır.
Kam Debriyajının servis ömrü ve gereksiz mekanik hasara neden olabilir.
Boyutlar ve Kapasiteler
| modeli | Delik boyutu | anahtar yolu | A | B | C | D | E | F | G | H | İ | J | S | Ağırlık |
| H7 | Iç yarış | h7 | kilogram | |||||||||||
| BREU30(K)-C | 30 | 8×3.3 | 109.9 | 137 | 100 | 73 | 28 | 19.3 | 5.9 | 62.5 | 76 | 8.7 | 9.7 | 5.9 |
| BREU35(K)-C | 35 | 10×3.3 | 127.7 | 152 | 110 | 83 | 40 | 28.3 | 8.7 | 63,5 | 79 | 11.7 | 11.5 | 8.5 |
| BREU40(K)-C | 40 | 12×3.3 | 132.7 | 164 | 125 | 83 | 40 | 28.3 | 6.7 | 68.5 | 86 | 11.7 | 11.5 | 10.5 |
| BREU45(K)-C | 45 | 14×3.8 | 132.7 | 176 | 130 | 83 | 40 | 28.3 | 6.7 | 68.5 | 86 | 11.7 | 11.5 | 11.2 |
| BREU50(K)-C | 50 | 14×3.8 | 142.2 | 200 | 150 | 83 | 40 | 28.3 | 8.2 | 78 | 94 | 11.7 | 11.5 | 15.6 |
| BREU55(K)-C | 55 | 16×4.3 | 159.8 | 219 | 160 | 107 | 45 | 30.4 | 10.8 | 84 | 104 | 14.6 | 15.2 | 21.8 |
| BREU60(K)-C | 60 | 18×4.4 | 176.8 | 235 | 170 | 107 | 45 | 30.4 | 11.8 | 101 | 120 | 14.6 | 15.2 | 26.4 |
| BREU70(K)-C | 70 | 20×4.9 | 189.3 | 251 | 190 | 107 | 45 | 30.4 | 10.3 | 113.5 | 134 | 14.6 | 15.2 | 33 |
| BREU80(K)-C | 80 | 22×5.4 | 196.8 | 267 | 210 | 107 | 45 | 30.4 | 7.8 | 121 | 144 | 14.6 | 15.2 | 41 |
kaplamasız.
2. Debriyajı önce yüksek hız miline gevşek bir şekilde monte edin.
3. Her iki dişlinin dişlerini düz bir kenarla kontrol ederek her iki dişliyi doğru şekilde hizalayın.
4. İki zincir dişlisi arasındaki boşluğun(S) doğru olup olmadığını kontrol edin, ardından zinciri dişlinin etrafına sarın.
dişliler.
5. Kam kavrama tarafı görünümünden sağ (RH) veya sol (LH) iç yuva ilerleme yönü olarak belirtin
(*) Sipariş verirken.Yukarıdaki çizime bakın.
6. Bağlantı zinciri için Tsubaki makaralı zincir ile aynı yağlama gereklidir.
7. Zincirin bir bağlantı halkası ile düzgün bir şekilde kapatıldığından ve yaylı klipsin kapalı kısmının takıldığından emin olun.
dış yarışın dönüşü ile aynı yönde.
| Marka | Ortam sıcaklığı | |
| –5°C ~ +40°C | –40°C ~ +40°C | |
| esso | - | işaret 325 |
| mobil | - | Mobil sıcaklık SHC100 |
| Kabuk | Alvania Gres S2 | Alvania Gres RA |
| BP | Energrease LS2 | LT2'yi yağlayın |
| TOPLAM | Çoklu 2 | Aerogres 22 |
Not:EP katkıları içeren Gres kullanmayın.
E1~E7 seçenekleri, montaj için cıvatalar ve yağlama nipeli ile birlikte verilir.
Bakım
BREU serisi Kam Kavramaları fabrikada önceden greslenir ve kurulumdan sonra her iki yatak için her üç ayda bir yeniden greslenmelidir.Aşağıdaki prosedürü izleyin.
1. Flanştaki, tork kolundaki veya kapaktaki ayar vidasını çıkarın.
2. Gres nipelinden yatağa eşit miktarda gres püskürtün.Doğru miktar için gres hacmi tablosuna bakın.
3. Ayar vidası sökülmüş halde Kam Kavramasını 20 ila 30 dakika arasında çalıştırın.Debriyaj alanındaki fazla gres, dişli deliklerden dışarı akacaktır.Aşırı yağlamadan kaçınmaya dikkat edin.İçinde çok fazla yağ
debriyaj ısınmasına neden olur, debriyajın çalışmasına müdahale eder ve mekanik hasara yol açabilir.
4. Fazla gresi silin ve ayar vidasını yeniden takın.
