Ürün adı: | Kam Debriyaj Yatağı MX22 | Desteklenen Rulman: | Evet |
---|---|---|---|
Malzeme: | Rulman çelik GCr15 | Boy: | 22*95*80mm |
Tork Kapasitesi: | 78.4Nm | Garanti: | 1 yıl |
paket: | Karton Kutu / Ahşap Kutu | Dönme hızı: | 1200rpm |
Vurgulamak: | MX22 Kam Debriyaj Yatağı,1200RPM Kam Debriyaj Yatağı,MX22l Debriyaj Kamı |

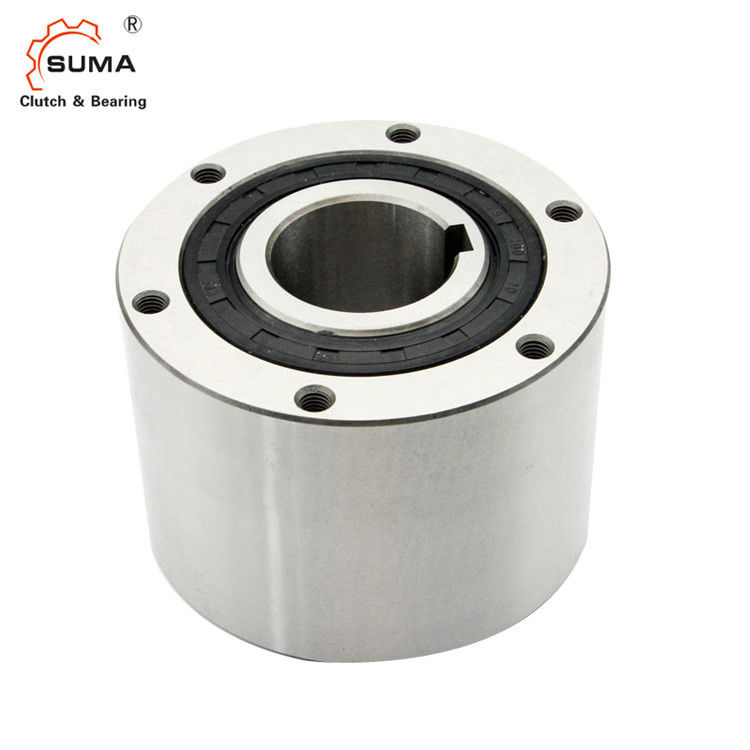

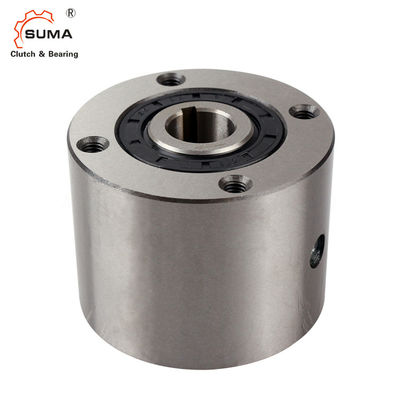

MX22 Press Fit 80MM Filibir 1200RPM Kam Debriyaj Yatağı
Debriyajı bir mil üzerine monte ederken, debriyaj iç yatağı ucuna baskı uygulayın, ancak asla dış halkaya baskı uygulamayın.
Kam Kavramasının doğru seçimi, doğru indeksleme performansı sağlar.Daha doğru performans için bir frenleme cihazı ve bir geri durdurma cihazı da gerekli olabilir.
Göbek deliğinin toleransı H6 veya H7 olmalıdır.
Boyutlar ve Kapasiteler
modeli | tork Kapasite |
Maks. indeksleme |
Delik boyutu | A | B (h7) |
C | PCD D |
E | F | S |
Yağlama Saha |
Eylemsizlik İç Yarış |
Sürüklemek tork |
Sıvı yağ | Ağırlık | |
çap | anahtar yolu | |||||||||||||||
(N·m) | (döngü/dak) | (kg·m2) | (N·m) | (ml) | (kilogram) | |||||||||||
MX22 | 78.4 | 1200 | 22 | 6 × 2.8 | 80 | 95 | 77 | 80 | 12 | 35 | 16 | M6XP1.0 | 0.00015 | 0.47 | 80 | 3.3 |
MX35 | 235 | 1200 | 35 | 10 × 33 | 90 | 125 | 87 | 110 | 12 | 50 | 16 | M6XP1.0 | 0.000625 | 1.36 | 110 | 6.4 |
MX50 | 441 | 1200 | 50 | 14 × 3.8 | 100 | 155 | 97 | 140 | 14 | 70 | 16 | M8XP1.25 | 0.00275 | 2.68 | 190 | 10.6 |
MX70 | 784 | 1200 | 70 | 20 ×4.9 | 127 | 200 | 124 | 180 | 15 | 100 | 20 | M8XP1.25 | 0.013 | 5.15 | 340 | 21.3 |
Montaj ve Kaplin
Kurulum ve Kullanım
1. Montaj için debriyajı bir kasnağın, dişlinin veya tork kolunun göbek deliğine sokun ve cıvataları (yüksek gerilim) debriyajın uç yüzündeki dişli deliklere vidalayın.Sağdaki resme bakın.
2. İndeksleme uygulamaları için MX Serisi debriyajlar için bir pres geçme gereklidir, ancak presli geçme sırasında 0,025 mm'yi aşmayın.
3. Anahtarın kenarını kama yoluna sıkıca oturacak şekilde ayarlayın, ancak kamanın üst kısmı ile kama yuvası arasında bir boşluk bırakın.
