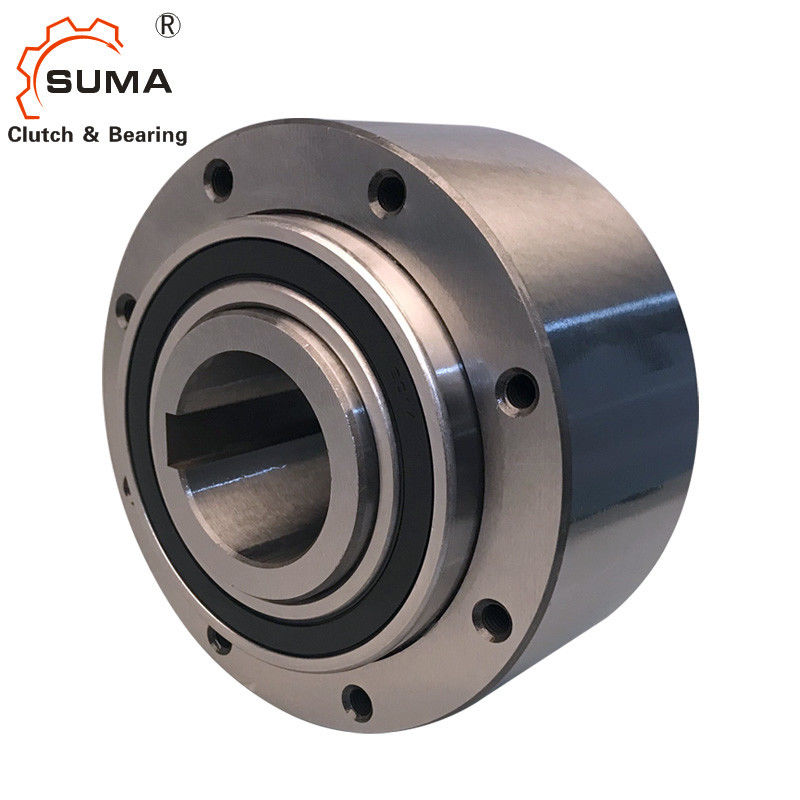

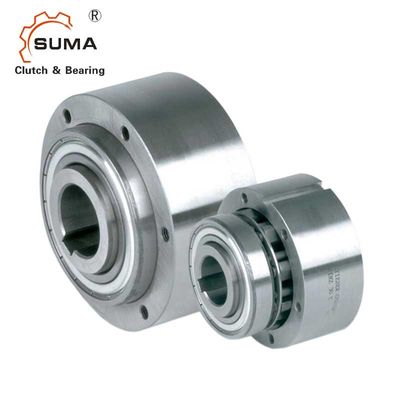

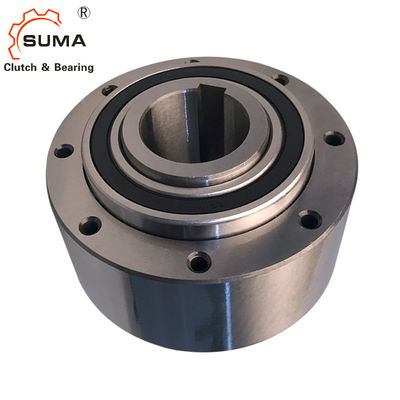

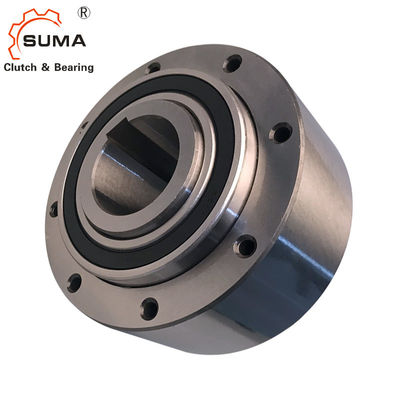

RIZ30 9000RPM Freewheels 1 Yönlü Makaralı Rulman Debriyajı
Özellik
RIZ, RINZ tipleri, iç bilezik dönen santrifüjlü kaldırmalı püskürtme tipi serbest tekerleklerdir.Geri döndürmez kilit veya tek yönlü debriyaj uygulamaları için uygundur.Sadece iç yarış serbest sürüş için tasarlanmıştır.
Bu üniteler, Stieber modüler sisteminin bir parçasıdır.60.. serisi rulmanlar kullanılarak rulman desteklenir, gresle yağlanır ve ZZ contalarla donatılmıştır.Üniteler standart olarak gres ile yağlanmış ve yatay veya dikey konumda kuruluma hazır olarak teslim edilir.RIZ, RINZ tipleri G serisi kapaklarla kullanılmak üzere tasarlanmıştır.Aşağıdaki sayfalarda bu tip ünitenin kullanımı için daha önemli bilgiler verilmektedir.
Ünite, yağlı yağlamanın mevcut olduğu bir mahfaza içine kurulacaksa, lütfen RIW, RIWN tipini belirtin.GFR, GFRN tipi F serisi kapaklar daha sonra salmastrasız olarak kullanılır.
Boyutlar ve Kapasiteler
Tip | Boy |
|
hızlar |
|
Sayı |
|
Ağırlık | ||||
RIZ RINZ |
dH7 | TKN1) | nmax2) | nimin3) | nimax4) | Dh7 | z | 1 | L | t | |
[mm] | [Nm] | [dk-1 ] | [dk-1 ] | [dk-1 ] | [mm] | [mm] | [mm] | [mm] | [kilogram] | ||
30 | 375 | 290 | 700 | 9000 | 100 | 6 | 68 | 43 | 10 | 2.3 | |
35 | 550 | 280 | 670 | 8500 | 110 | 6 | 74 | 45 | 12 | 3.2 | |
40 | 800 | 260 | 630 | 7500 | 125 | 6 | 86 | 53 | 14 | 4.8 | |
45 | 912 | 255 | 610 | 6700 | 130 | 8 | 86 | 53 | 14 | 5 | |
50 | 1400 | 235 | 560 | 6000 | 150 | 8 | 94 | 64 | 14 | 7.5 | |
60 | 2350 | 210 | 510 | 5300 | 170 | 10 | 114 | 78 | 16 | 12.7 | |
70 | 3050 | 195 | 470 | 4000 | 190 | 10 | 134 | 95 | 16 | 14.5 | |
80 | 5800 | 155 | 375 | 4000 | 210 | 10 | 144 | 100 | 16 | 19 | |
90 | 8700 | 145 | 350 | 3000 | 230 | 10 | 158 | 115 | 20 | 29,5 | |
100 | 16000 | 140 | 340 | 2400 | 270 | 10 | 182 | 120 | 24 | 42.5 | |
130 | 23000 | 130 | 320 | 2400 | 310 | 12 | 212 | 152 | 24 | 70 |
NOTLAR
1) Tmaks = 2 kez;T KN »Seçim sayfası 10 ila 13'e bakın
2) Bu izin verilen maksimum tork aktarım hızı n max, tork iletirken aşılmamalıdır.
3) Bu izin verilen minimum aşma hızı, sürekli çalışma altında düşürülmemelidir.Talep üzerine bu minimum hızın olası azaltılması
4) İç yarış, DIN 6885.1'e göre Keyway'i aşıyor »Montaj ve bakım talimatlarına bakın
