Ürün adı: | Kam Debriyaj Yatağı MI20S | Tork Kapasitesi: | 43.1Nm |
---|---|---|---|
Dönme hızı: | 300 devir/dakika | Ağırlık birimi: | 1.9kg |
Garanti: | 1 yıl | Boy: | 20*80*67mm |
Malzeme: | GCr15 taşıyan çelik | OEM: | Kabul etmek |
Vurgulamak: | MI 20S Filibir Debriyaj,Tek Yönlü Filibir Debriyaj,MI 20S Debriyaj Kam |

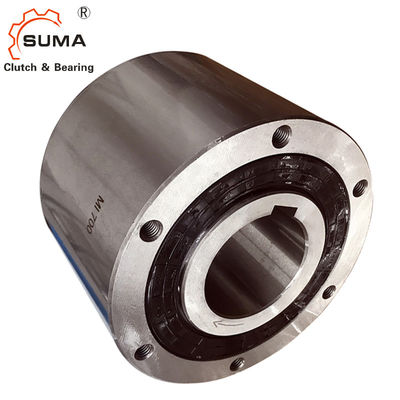

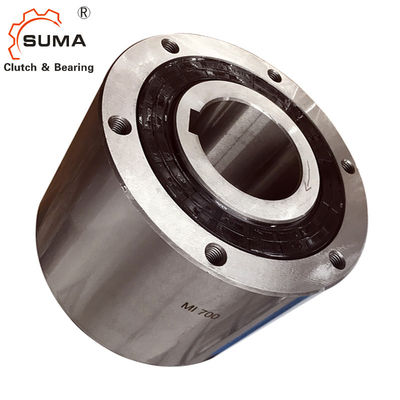

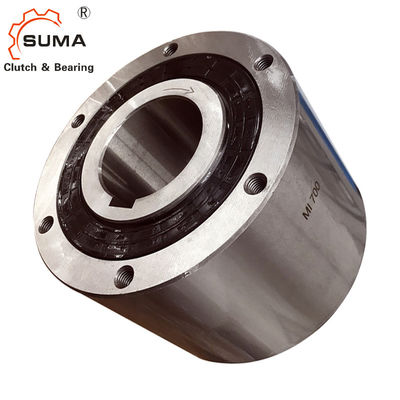

MI 20S 300RPM Tek Yönlü Backstop Kam Filibir Debriyaj
Özellikler
1. Daha iyi sonuçlar elde etmek için özel olarak işlenmiş kamlar kullanılır
aşınma direnci.
2. Torba yapma makineleri için besleme tahriki veya
sarma makineleri
Teknik Veriler
Kalem | MI20S |
Kesinlik | P6 |
Tip | kam |
Delik boyutu (mm) | 20 |
Dış yarış (mm) | 80 |
Tork (KN) | 43.1 |
Maks.İç yarış aşımı (devir/dk) | 300 |
Sürükleme Torku (Nm) | 0.29 |
Ağırlık (kg) | 1.9 |
paket | Karton Kutu / Ahşap Kutu |
Teslimat süresi | Sipariş onaylandıktan sonra 7-10 gün |
Ödeme şartları | L/C, T/T, D/P, D/A, Western Union |
Boyutlar ve Kapasiteler
modeli | tork Kapasite (Nm) |
Maks. indeksleme (döngü/dak) |
Sürüklemek tork (Nm) |
Delik boyutu | A | C | B | F |
E (M6) |
Sıvı yağ (mℓ) |
Ağırlık (kilogram) |
|
çap (H7) |
anahtar yolu | |||||||||||
MI20S | 43.1 | 300 | 0.29 | 20 | 6x2.8 | 67 | 65 | 80 | 30 | 55 | 45 | 1.9 |
MI30S | 196 | 300 | 1.08 | 30 | 10x3.3 | 82 | 80 | 100 | 45 | 75 | 100 | 4 |
Montaj ve Kaplin
1. Dişlileri veya dişlileri dış yuvaya monte ederken, dişli veya dişli üzerinde bir merkezleme flanşı yapmak için dış yuva iç boyutunu (E boyutu) kullanın.Ardından, dış yuvadaki dişli deliklere 10.9 veya daha büyük çekme mukavemetine sahip cıvatalarla sıkıca tutturun.Monte edilen dişli ile merkezleme flanşı arasında önerilen tolerans f7'dir.
2. Önerilen şaft toleransı h6 veya h7'dir.
3. Daima paralel anahtar kullanın ve konik anahtar kullanmayın.ISO R773'ü (DIN 6885.1) karşılayan bir paralel anahtar
tavsiye edilir.Anahtar ve kama kanalları arasında yanal oynama olmadığından emin olun.İç yatağın yüzüne bir uç plakası takın
4. Mili yerleştirirken, yalnızca iç bileziğin yüzüne baskı uygulayın.
5. Bkz. “Yağlama ve Bakım”79. sayfada.
