| Menşe yeri | ÇİN |
| Marka adı | SUMA |
| Sertifika | ISO SGS |
| Model numarası | AS50 NSS50 |

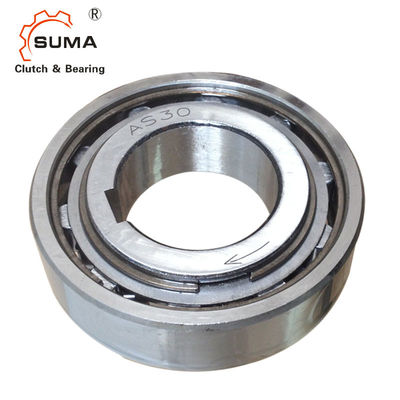

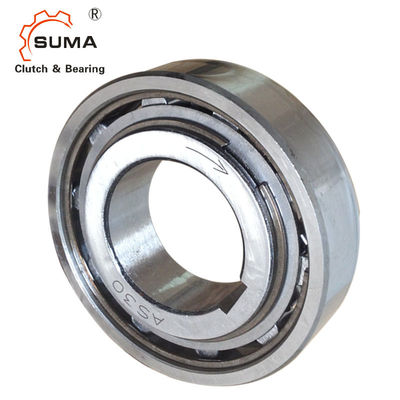

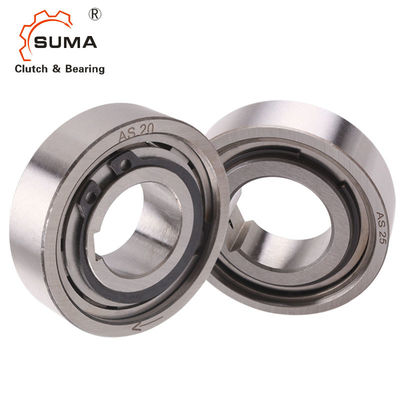

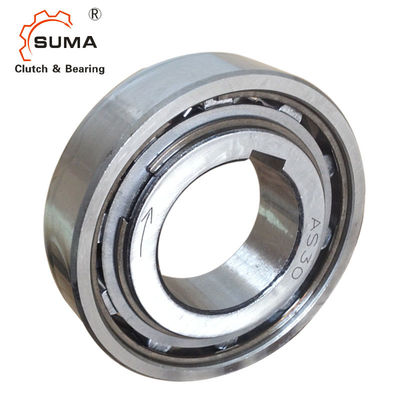

NSS50 Silindir Tipi GCr15 1500RPM Tek Yönlü Debriyaj
Özellikler
Tip AS, rulmansız bir makaralı tip serbest tekerlektir.Eksenel ve radyal yükleri desteklemek için rulmanlar gereklidir.Yağlama ve sızdırmazlık da tesisat tarafından sağlanmalıdır.Nominal dış ölçüler 62...Bilyalı rulman serisi ile aynıdır.
Tipik bir düzenleme, bu tipi, bir sonraki sayfada gösterildiği gibi aynı konum toleransları içinde bir 62 serisi rulmanın yanına monte etmektir.İç bilezik mile kamalanmıştır (6 mm delik hariç).
Dış bilezik, bir H7 muhafazasına pres oturması sağlamak için pozitif bir r6 toleransına sahiptir.Dış muhafaza yeterince güçlü olmalıdır
Montajdan sonra genişlememek için.Bu tasarım, ± S/2'lik iç ve dış yuvanın eksenel yanlış hizalanmasını kabul edebilir.
Teknik Veriler
| Ürün adı | Tek yönlü makaralı debriyaj yatağı |
| modeli | AS50 |
| Malzeme | GCr15 |
| tork kapasitesi | 230Nm |
| İç çap | 50 mm |
| Dış çap | 90 mm |
| Kalınlık | 20 mm |
| Ağırlık | 0.49kg |
| paket | Karton Kutu / Ahşap kutu, kasnak vb. |
| Ödeme şartları | TT.L/C, D/A, D/P, Western Union |
| Teslimat süresi | Örnek için 2-4 gün, büyük sipariş için 7 gün |
Boyutlar ve Kapasiteler
| Tip | Boy |
TKN1) |
Aşırı hızlar |
Ağırlık
|
Sürükleme torku | |||||||
| AS (NSS) | dH7 | nimax2) | namax3) | Dr6 | D5 | L | s | e | f | TR | ||
| [mm] | [Nm] | [dk-1] | [dk-1] | [mm] | [mm] | [mm] | [mm] | [mm] | [mm] | [kilogram] | [Ncm] | |
| 6 | 2.1 | 5000 | 7500 | 19 | 15.8 | 6 | 0,3 | 0,6 | 0,3 | 0.01 | 0.18 | |
| 8 | 3.8 | 4300 | 6500 | 24 | 20 | 8 | 1.3 | 0,6 | 0,6 | 0.02 | 0.24 | |
| 10 | 6.8 | 3500 | 5200 | 30 | 25.9 | 9 | 1.3 | 0,6 | 0,6 | 0.03 | 0.36 | |
| 12 | 13 | 3200 | 4800 | 32 | 28 | 10 | 1.3 | 0,6 | 0,6 | 0.04 | 0.48 | |
| 15 | 14 | 2800 | 4300 | 35 | 31 | 11 | 1.4 | 0,6 | 0,6 | 0.05 | 0.7 | |
| 20 | 40 | 2200 | 3300 | 47 | 40 | 14 | 2.4 | 0,8 | 0,8 | 0.12 | 1.4 | |
| 25 | 56 | 1900 | 2900 | 52 | 45.9 | 15 | 2.4 | 0,8 | 0,8 | 0.14 | 2.4 | |
| 30 | 90 | 1600 | 2400 | 62 | 55 | 16 | 2.4 | 0,8 | 1 | 0.22 | 7.8 | |
| 35 | 143 | 1300 | 2000 | 72 | 64 | 17 | 2.5 | 0,8 | 1 | 0.31 | 9 | |
| 40 | 185 | 1200 | 1800 | 80 | 72 | 18 | 2.5 | 0,8 | 1 | 0.39 | 10 | |
| 45 | 218 | 1000 | 1600 | 85 | 77 | 19 | 2.5 | 1.2 | 1 | 0.44 | 11 | |
| 50 | 230 | 950 | 1500 | 90 | 82 | 20 | 2.5 | 1.2 | 1 | 0.49 | 13 | |
| 55 | 308 | 800 | 1300 | 100 | 90 | 21 | 2.5 | 1.2 | 1 | 0.66 | 14 | |
| 60 | 508 | 700 | 1100 | 110 | 100 | 22 | 2.5 | 1.2 | 1.5 | 0.81 | 26 | |
| 80 | 1063 | 600 | 900 | 140 | 128 | 26 | 2.5 | 1.2 | 1.5 | 1.41 | 58 | |
NOTLAR:
AS6 kama yuvası olmadan.ØD = -0-0,009
AS8-12 kama yuvası, DIN 6885.1'e göre.
DIN 6885.3'e göre diğer boyutlar
1) T max = 2 × T KN
2) İç yarış aşımları
3) Dış yarış aşımları
Montaj boyutları, 62 serisi bilyalı rulmanlarla aynıdır
