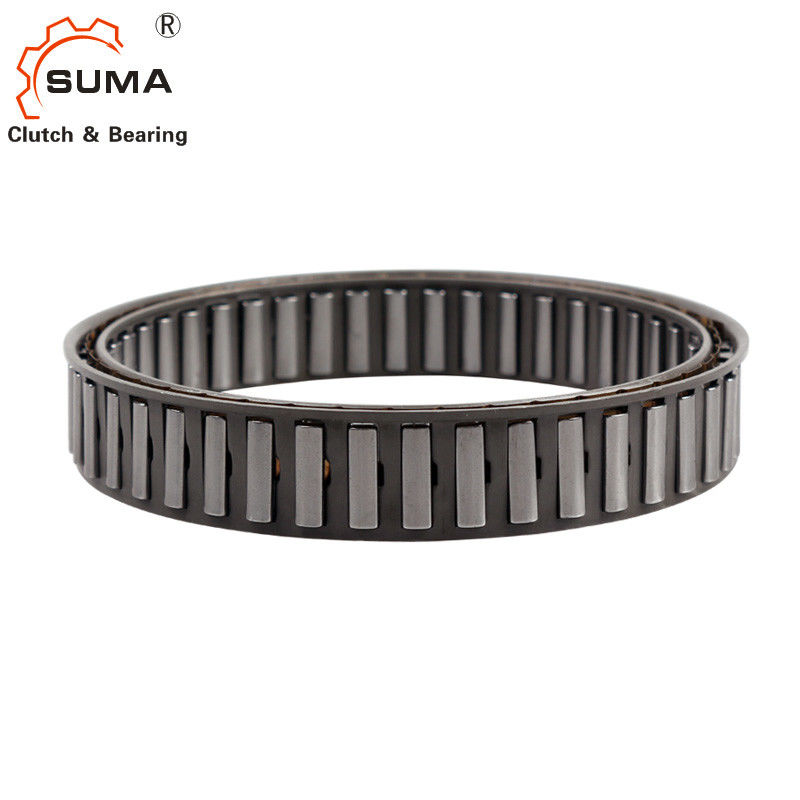

DC7221B(5C)-N Özel Yapılmış Rulmanlar
Özellikler
Tip DC, iç veya dış yuvaları olmayan, yaylı tip bir serbest tekerlek kafesidir.Yuvalar, eksenel ve radyal yükler için yatak desteği, yağlama ve sızdırmazlık sağlayan bir tasarımda kurulmalıdır.DC tipi versiyon-N, şu anda güç aktarım ekipmanında kullanılan her tür yağlayıcıyı kabul eder.
Sprag boşluk toleransı aşılmamalıdır.Filibirin sonraki sayfalarda gösterildiği gibi doğru bir şekilde çalışmasını sağlamak için, iç ve dış yuvaların her ikisi de minimum düz genişliğe "e" sahip olmalıdır ve herhangi bir girinti bulunmamalıdır.
Alternatif olarak, aşağıdaki spesifikasyona göre sertleştirilmiş çelik miller veya muhafazalar olması durumunda yarıklar yapılabilir.Bitmiş parçanın yüzey sertliği, minimum 0,6 mm derinlik için HRC 60 ila 62 arasında olmalıdır.
Çekirdek sertliği HRC35 ila 45 arasında olmalıdır. Yüzey pürüzlülüğü 22CLA'yı geçmemelidir.Yarışlar arasında maksimum koniklik: 25 mm genişlik için 0,007 mm.
Teknik Veriler
| Kalem | DC72218(5C)-N |
| Malzeme | GCr15 |
| Çap çapı | 72.217 mm |
| Dış çap | 88.877 mm |
| Genişlik | 21 mm |
| tork kapasitesi | 1279 Nm |
| Taşma hızları (imax) | 2600 dev/dak |
| Taşma hızları (amax) | 1300 dev/dak |
| Ağırlık | 0,31 kg |
| paket | Karton kutu veya gereksinimleriniz gibi |
Boyutlar ve Kapasiteler
|
Boy
|
TKN1) |
Aşırı hızlar |
Sprag alanı
|
NUMARA. kliplerin
|
Numara. bahar dalları |
Ağırlık | ||||||
| nimax2) | namax3) | Øa+0,008 -0.005 |
Øc± 0,013 | emin | Ødmin | Øbmaks | ||||||
| [Nm] | [dk-1] | [dk -1] | [mm] | [mm] | [mm] | [mm] | [mm] | [mm] | [kilogram] | |||
| DC2222G-N | 63 | 8600 | 4300 | 22.225 | 38.885 | 8,33±0,075 | 10 | 50 | 15 | - | 12 | 0.03 |
| DC2776-N | 119 | 6900 | 3400 | 27.762 | 44.422 | 8,33±0,075 | 13,5 | 58 | 18 | - | 14 | 0.055 |
| DC3034-N | 124 | 6300 | 3100 | 30.34 | 47 | 8,33±0,075 | 13,5 | 62 | 20 | - | 14 | 0.06 |
| DC3175(3C)-N | 159 | 6000 | 3000 | 31.75 | 48.41 | 8,33±0,075 | 13,5 | 63 | 21 | 3 | 16 | 0.06 |
| DC3809A-N | 275 | 5000 | 2500 | 38.092 | 54.752 | 8,33±0,075 | 16 | 71 | 25 | - | 18 | 0.085 |
| DC4127(3C)-N | 224 | 4600 | 2300 | 41.275 | 57.935 | 8,33±0,075 | 13,5 | 75 | 27 | 3 | 18 | 0.09 |
| DC4445A-N | 363 | 4300 | 2100 | 44.45 | 61.11 | 8,33±0,1 | 16 | 79 | 29 | - | 20 | 0.095 |
| DC4972(4C)-N | 306 | 3800 | 1900 | 49.721 | 66.381 | 8,33±0,1 | 13,5 | 86 | 33 | 4 | 22 | 0.1 |
| DC5476A-N | 525 | 3500 | 1700 | 54.765 | 71.425 | 8,33±0,1 | 16 | 92 | 36 | - | 24 | 0.11 |
| DC5476A(4C)-N | 525 | 3500 | 1700 | 54.765 | 71.425 | 8,33±0,1 | 16 | 92 | 36 | 4 | 24 | 0.13 |
| DC5476B(4C)-N | 769 | 3500 | 1700 | 54.765 | 71.425 | 8,33±0,1 | 21 | 92 | 36 | 4 | 24 | 0.18 |
| DC5476C(4C)-N | 990 | 3500 | 1700 | 54.765 | 71.425 | 8,33±0,1 | 25.4 | 92 | 36 | 4 | 24 | 0,2 |
| DC5776A-N | 604 | 3300 | 1600 | 57.76 | 74.42 | 8,33±0,1 | 16 | 98 | 38 | - | 26 | 0.11 |
| DC6334B-N | 806 | 3000 | 1500 | 63.34 | 80 | 8,33±0,1 | 21 | 104 | 42 | - | 26 | 0.175 |
| DC7221(5C)-N | 675 | 2600 | 1300 | 72.217 | 88.877 | 8,33±0,1 | 13,5 | 115 | 48 | 5 | 30 | 0.14 |
| DC7221B-N | 1279 | 2600 | 1300 | 72.217 | 88.877 | 8,33±0,1 | 21 | 115 | 48 | - | 30 | 0.185 |
| DC7221B(5C)-N | 1279 | 2600 | 1300 | 72.217 | 88.877 | 8,33±0,1 | 21 | 115 | 48 | 5 | 30 | 0.21 |
| DC7969C(5C)-N | 2038 | 2400 | 1200 | 79.698 | 96.358 | 8,33±0,1 | 25.4 | 124 | 53 | 5 | 34 | 0.28 |
| DC8334C-N | 2055 | 2300 | 1100 | 83.34 | 100.000 | 8,33±0,1 | 25.4 | 132 | 55 | - | 34 | 0.27 |
| DC8729A-N | 1250 | 2200 | 1100 | 87.29 | 103.96 | 8,33±0,1 | 16 | 134 | 58 | - | 34 | 0.165 |
| DC10323A(5C)*-N | 1612 | 1800 | 900 | 103.231** | 119.891 | 8,33±0,1 | 16 | 155 | 68 | 5 | 40 | 0,205 |
| DC12334C*-N | 4800 | 1500 | 750 | 123.340** | 140.000 | 8,33±0,1 | 25.4 | 184 | 80 | - | 50 | 0,4 |
| DC12388C(11C) | 4875 | 1500 | 750 | 123.881 | 142.88 | 9,50±0,1 | 25.4 | 186 | 80 | 11 | 44 | 0,4 |
NOTLAR
1) T max = 2 × T KN
» Seçim sayfa 12 ila 19'a bakın
2) İç yarış aşımları
3) Dış yarış aşımları
*) İç kafes merkezleme flanşı karşı taraftadır.
yan
**) Toleransın ± 0,013'e uzatılmasına izin verilir
Montaj Örneği
