| Menşe yeri | ÇİN |
| Marka adı | SUMA |
| Sertifika | ISO SGS |
| Model numarası | BWX13143A |

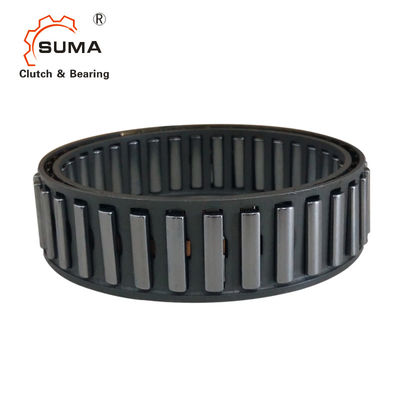

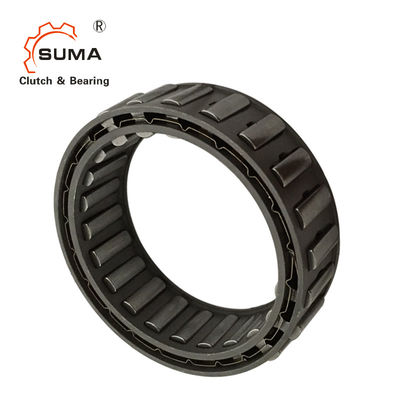

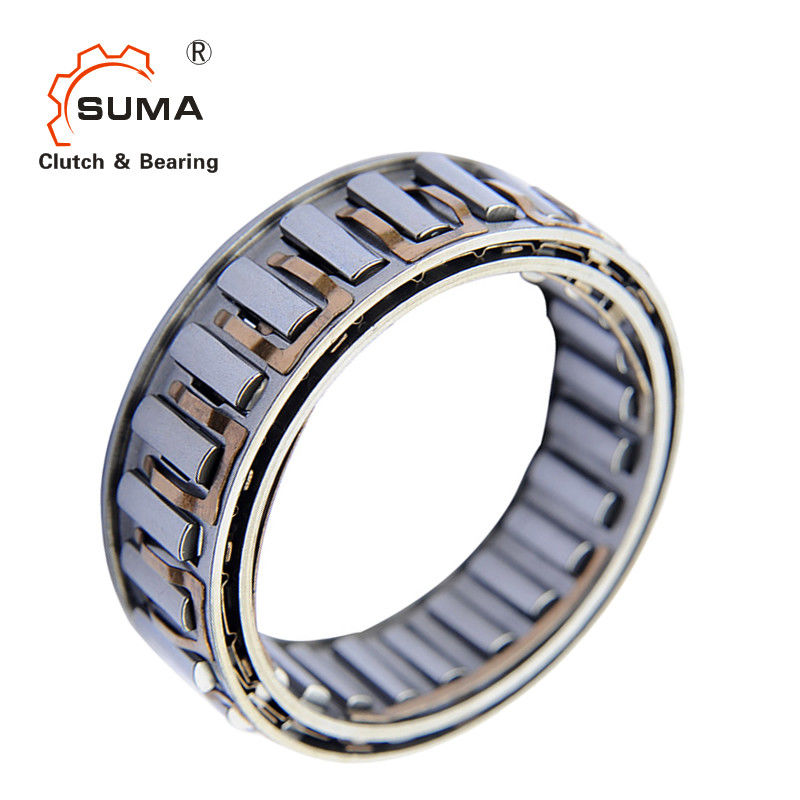

BWX13143A Tek Yönlü Sprag 120Nm Tek Yönlü Debriyaj Kam
Özellikler
Kafes Serbest Tekerlekler BWX, müşteri tarafından sağlanan iç ve dış halkalar arasına kurulacak olan dişli serbest tekerleklerdir.
Serbest tekerlekler BWX şu şekilde kullanılır:
➧ Geri durdurucular
➧ Taşan Kavramalar
➧ Endeksleme Serbest Tekerlekleri
4 900 Nm'ye kadar nominal torklar.
Ayrılma
Dış halka dönerken, merkezkaç kuvveti, yayların iç yuvadan kalkmasına neden olur.Bu, serbest dönme işlemi sırasında aşınmayı azaltır.
ilgi çekici
Dış halka dönerken merkezkaç kuvveti, yayları iç halkaya doğru bastırır.Bu, tork uygulandığında yayların hemen devreye girme kabiliyetini artırır.
Boyutlar ve Kapasiteler
| Filibir Boyutu | Nominal t ork MN Nm |
J +0,008 -0,005 mm |
D +0,013 mm |
B mm |
K mm |
Sprag Miktarı | Sürükleme şeritleri Miktar |
Fren klipsleri Miktar |
Ağırlık kilogram |
| BWX133590A | 63 | 22,225 | 38.887 | 10,0 | 44,0 | 12 | 0,03 | ||
| BWX13143A | 120 | 27.767 | 44.425 | 13,5 | 51,0 | 14 | 0,06 | ||
| BWX133392 | 280 | 38.092 | 54.750 | 16,0 | 71,0 | 18 | 0,09 | ||
| BWX1310145 | 180 | 41.275 | 57.937 | 13,5 | 74,2 | 14 | 3 | 0,07 | |
| BWX132909A | 360 | 44.450 | 61,112 | 16,0 | 78,5 | 20 | 2 | 3 | 0,10 |
| BWX133339 | 310 | 49.721 | 66.383 | 13,5 | 85,0 | 22 | 2 | 4 | 0,09 |
| BWX1310003 | 310 | 49.721 | 66.383 | 13,5 | 85,0 | 22 | 4 | 0,09 | |
| BWX137222 | 570 | 49.721 | 66.383 | 19,0 | 85,0 | 22 | 0,12 | ||
| BWX1310445 | 400 | 54.765 | 71.427 | 13,5 | 91,7 | 24 | 0,09 | ||
| BWX1310172 | 540 | 54.765 | 71.427 | 16,0 | 91,7 | 24 | 0,12 | ||
| BWX1310226 | 520 | 54.765 | 71.427 | 16,0 | 91,7 | 24 | 2 | 4 | 0,12 |
| BWX136709 | 770 | 54.765 | 71.427 | 21,0 | 91,7 | 24 | 3 | 10 | 0,16 |
| BWX1310147 | 1000 | 54.765 | 71.427 | 25,4 | 91,7 | 24 | 3 | 8 | 0,20 |
| BWX136324 | 600 | 57.760 | 74.427 | 19,0 | 95,0 | 26 | 0,14 | ||
| BWX1310080 | 670 | 72.217 | 88.882 | 13,5 | 115,0 | 30 | 4 | 0,12 | |
| BWX13168 | 1 300 | 72.217 | 88.882 | 21,0 | 115,0 | 30 | 0,20 | ||
| BWX134012 | 1 300 | 72.217 | 88.882 | 21,0 | 115,0 | 30 | 4 | 10 | 0,20 |
| BWX137322 | 2000 | 79.6982 | 96.363 | 25,4 | 124,0 | 34 | 5 | 12 | 0,28 |
| BWX138316 | 2 960 | 83,5972 | 102.596 | 25,4 | 131,6 | 34 | 5 | 12 | 0,30 |
| BWX13261A1 | 1 600 | 103,2312 | 119.893 | 16,0 | 154,0 | 40 | 6 | 10 | 0,19 |
| BWX13236 | 1 700 | 117,3912 | 136.391 | 16,0 | 175,3 | 30 | 5 | 6 | 0,25 |
| BWX133403B | 4 900 | 123,8812 | 142.880 | 25,4 | 188,0 | 44 | 11 | 0,46 |
1 Bu Filibir Boyut ile iç kafesin merkezleme flanşı sağ taraftadır!
2 İç bilezik yuvası çapının toleransı +0,013 mm arttırılabilir!
Teorik nominal tork, yalnızca iç ve dış halka arasındaki ideal eş merkezlilik için geçerlidir.
Maksimum aktarılabilir tork, belirtilen nominal torkun 2 katıdır.Seçim torkunun belirlenmesi için sayfa 14'e bakın.
Montaj Örneği
Kafes Serbest Tekerleklerinin yanal yönlendirmesi, dış halkadaki bir omuz veya dış halkaya sabitlenmiş koruma halkaları veya koruma diskleri ile gerçekleştirilebilir.„B“ boyutu üzerinde hiçbir alt kesik, girinti, omuz veya pah veya herhangi bir eksantriklik olmamalıdır.Montaj kolaylığı için 3 mm'lik bir uzunluk için iç ve dış bileziklerin 15 derecelik bir açıyla pahlanmasını tavsiye ederiz.
Sipariş için örnek
Sipariş için örnek
Filibir boyutu BWX 13143A, standart tip:
&Boğa;BWX 13143A
Resimler
Sürükleme şeritleri
Yaylar ve iç yatak arasındaki serbest dönüş işlemi sırasında aşınmayı azaltmak için, iç kafese aşınmaya dayanıklı berilyum bakır alaşımından yapılmış çekme şeritleri takılır.Bu, iç kafes ve iç yarış arasında artan sürtünme ile sonuçlanır.Bu, serbest dönüş işlemi sırasında bireysel püskürtme aktivasyonunu engeller ve böylece iç yatak üzerindeki püskürtme basıncını büyük ölçüde azaltır.
Fren klipsleri
Bazı serbest tekerlek boyutları, dış halkanın hızlı hızlanması ve yavaşlaması sırasında (örn. serbest tekerlekleri indekslerken) Kafes Serbest Tekerleğinin daha fazla otomatik dönmesini önlemek için dış kafese takılan fren klipsleri ile mevcuttur.
