| Menşe yeri | ÇİN |
| Marka adı | SUMA |
| Sertifika | ISO SGS |
| Model numarası | GC-D35110 |

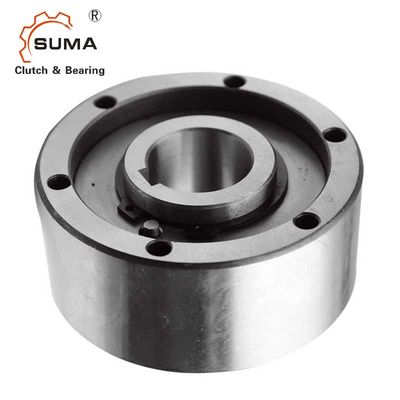

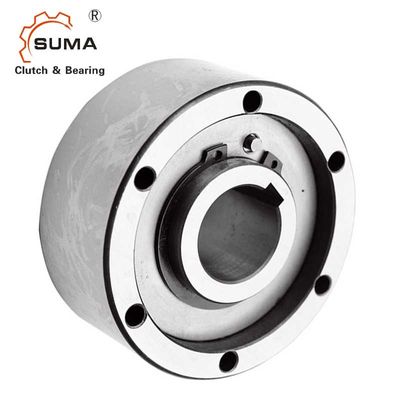

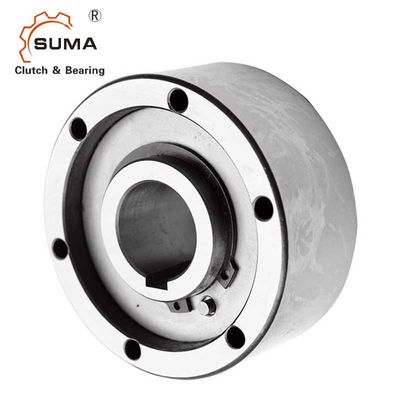

GC-D35110 Çelik Tek Yönlü 35MM Baskılı Debriyaj Yatağı
Özellikler
Tip GC-D, rulmansız bir makaralı tip serbest tekerlektir.Eksenel ve radyal yükleri desteklemek için küpeler gereklidir.Yağlama ve sızdırmazlık tesisat tarafından da sağlanmalıdır, Standart yağlama yağdır.
Standart kurulum, kirişe takılan ve bağlantıya vidalanan dış yuvadır.İç kısım mile kilitlenmiştir.Dış bileziği takmak için kullanılan yiv, yüksek bir eksenellik sağlamak için H7 toleranslı olmalıdır.
Bu seri, paketleme, baskı kağıt yapımı, dokuma, kimya, tıbbi, gıda vb.
Boyutlar ve Kapasiteler
| Tip | Nominal tork Nm |
taşma Sınırlama Hızı dev/dak |
Boyut mm |
Ağırlık Kilogram |
||||||
| İç Yarış |
Dış Yarış |
d H7 |
D H7 |
F | L | n-d1 | bn×tn | |||
| GC-D1247 | 12 | 1550 | 3000 | 12 | 47 | 38 | 20 | 3-5.5 | 4×1.8 | 0.21 |
| GC-D1555 | 42 | 1150 | 2700 | 15 | 55 | 45 | 30 | 3-5.5 | 5×2.3 | 0.44 |
| GC-D2068 | 111 | 1000 | 1800 | 20 | 68 | 58 | 34 | 4-5.5 | 6×2.8 | 0.70 |
| GC-D2590 | 215 | 850 | 1300 | 25 | 90 | 78 | 37 | 6-5.5 | 8×3.3 | 1.30 |
| GC-D30100 | 380 | 750 | 1050 | 30 | 100 | 87 | 44 | 6-6.6 | 8×3.3 | 2.00 |
| GC-D35110 | 547 | 650 | 975 | 35 | 110 | 96 | 48 | 6-6.6 | 10×3.3 | 2.60 |
| GC-D40125 | 760 | 600 | 850 | 40 | 125 | 108 | 56 | 6-9.0 | 12×3.3 | 3.90 |
| GC-D45130 | 855 | 525 | 750 | 45 | 130 | 112 | 56 | 8-9.0 | 14×3.8 | 4.00 |
| GC-D50150 | 1634 | 475 | 650 | 50 | 150 | 132 | 63 | 8-9.0 | 14×3.8 | 6.00 |
| GC-D55160 | 1995 | 425 | 600 | 55 | 160 | 138 | 67 | 8-11 | 16×4.3 | 7.20 |
| GC-D60170 | 2660 | 400 | 550 | 60 | 170 | 150 | 78 | 10-11 | 18×4.4 | 9.20 |
| GC-D70190 | 4370 | 325 | 450 | 70 | 180 | 165 | 95 | 10-11 | 20×4.9 | 11.80 |
Montaj
Resimler
