Menşe yeri | ÇİN |
Marka adı | SUMA |
Sertifika | ISO SGS |
Model numarası | CKF-A50150 |

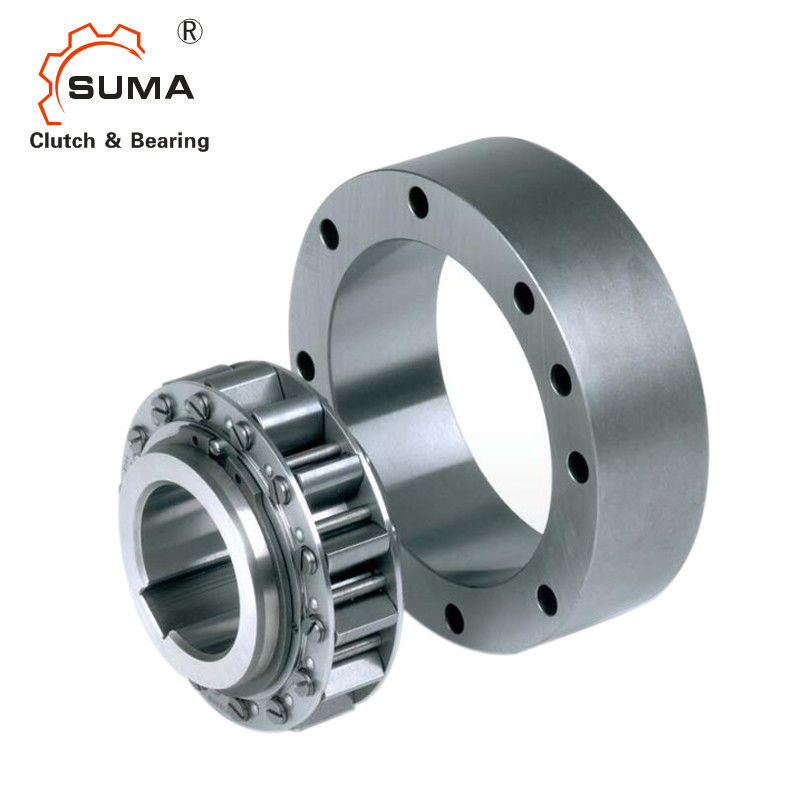

CKF-A50150 Sanayi için Tek Yönlü Makaralı Rulman Tek Yönlü Debriyaj Rulman
Özellikler
CKF-A, temassız püskürtme tipi tek yönlü bir kavramadır.İç halka, yatak desteği olmaksızın tek yönlü işlev için tasarlanmıştır.Kullanıldığında iç halkanın ve dış halkanın eş eksenli olmasını sağlamak için yatak takılmalıdır.
Geri dönüşü önlemek amacıyla kullanıldığında, hızın aşağıdaki tabloda gösterildiği gibi hızı aşmak için izin verilen minimum değerden düşük olmaması gerektiğini kontrol etmek gerekir.
Bu model esas olarak yüksek hızlı çalışma koşullarında geri dönüşü önlemek için kullanılır.Ayrıca yüksek hızlı tek yönlü kavrama ve düşük hızlı kama tahrik anahtarlama cihazı için de kullanılabilir.
Teknik Veriler
Kalem | CKF-A50150 |
Malzeme | GCr15 |
Çap çapı | 50 mm |
Dış çap | 150 mm |
Genişlik (B) | 40 mm |
tork kapasitesi | 1120 Nm |
Aşan sınırlayıcı hız (iç yarış) | 4000 dev/dak |
Limit aşımı sınırlayıcı hız (dış yarış) | 610 dev/dak |
Ağırlık | 4,7 kg |
paket | Karton kutu veya gereksinimleriniz gibi |
Boyutlar ve Kapasiteler
Tip | Tork Nm |
taşma Sınırlı Hız dev/dak |
d[H7] | G[h7] | e[H7] | F | G | C | B | A | n-d1 | bn*tn | Ağırlık [kilogram] |
|
yarış dışı | Iç yarış | |||||||||||||
CFK-A2090 | 140 | 875 | 6000 | 20 | 90 | 66 | 78 | 36 | 35 | 35 | 25 | 6-6.6 | 6×2.8 | 1.50 |
CFK-A2595 | 190 | 825 | 6000 | 25 | 95 | 70 | 82 | 40 | 35 | 35 | 25 | 6-6.6 | 8×3.3 | 1.60 |
CFK-A30102 | 340 | 780 | 6000 | 30 | 102 | 75 | 87 | 45 | 40 | 40 | 30 | 6-6.6 | 8×3.3 | 1.80 |
CFK-A35110 | 425 | 740 | 6000 | 35 | 110 | 82 | 96 | 52 | 40 | 40 | 30 | 6-6.6 | 10×3.3 | 2.10 |
CFK-A40125 | 625 | 720 | 5000 | 40 | 125 | 92 | 108 | 62 | 40 | 40 | 30 | 8-6.6 | 12×3.3 | 2.90 |
CFK-A45130 | 715 | 665 | 5000 | 45 | 130 | 94 | 112 | 64 | 40 | 40 | 30 | 8-9.0 | 14×3.8 | 3.10 |
CFK-A50150 | 1120 | 610 | 4000 | 50 | 150 | 114 | 132 | 84 | 40 | 40 | 30 | 8-9.0 | 14×3.8 | 4.70 |
CFK-A55160 | 1300 | 600 | 4000 | 55 | 160 | 116 | 138 | 86 | 45 | 45 | 34 | 8-9.0 | 16×4.3 | 5.40 |
CFK-A60175 | 1500 | 490 | 3200 | 60 | 175 | 135 | 155 | 95 | 70 | 60 | 47 | 8-11.0 | 18×4.4 | 8.5 |
CFK-A70190 | 2250 | 480 | 3200 | 70 | 190 | 140 | 165 | 100 | 70 | 60 | 47 | 12-11.0 | 20×4.9 | 10 |
CFK-A80210 | 3000 | 450 | 2400 | 80 | 210 | 160 | 185 | 120 | 80 | 70 | 48 | 12-11.0 | 22×5.4 | 14 |
CFK-A90230 | 4600 | 420 | 2400 | 90 | 230 | 180 | 206 | 140 | 90 | 80 | 67 | 12-13.5 | 25×5.4 | 19 |
CFK-A100280 | 7600 | 455 | 2000 | 100 | 280 | 200 | 240 | 160 | 105 | 100 | 67 | 12-17.5 | 28×6.4 | 34 |
CFK-A130320 | 13600 | 415 | 2000 | 130 | 320 | 235 | 278 | 195 | 105 | 100 | 67 | 12-17.5 | 32×7.4 | 44 |
CFK-A150400 | 24500 | 365 | 2000 | 150 | 400 | 320 | 360 | 256 | 105 | 100 | 86 | 12-17.5 | 36×8.4 | 73 |
Püskürtme kaldırma X
Dahili Serbest Tekerlekler FXN, baskılı kaldırma X ile donatılmıştır. Baskılı kaldırma X, serbest dönme işleminde iç bileziğin yüksek hızda dönmesi ve sürüş işleminin gerçekleştirilmesini sağlayan tek yönlü kavramalar sağlaması koşuluyla, geri dönüş durdurucular ve tek yönlü kavramalar için kullanılır. düşük hızda.Serbest dönme işleminde, merkezkaç kuvveti FC, föyün dış raydan kalkmasını sağlar.Bu çalışma durumunda, serbest tekerlek aşınmasız, yani sınırsız hizmet ömrü ile çalışır.
Şekil 76-2, serbest dönüş işleminde püskürtmeli kaldırma X'li bir serbest tekerleği göstermektedir.İç halka ile bağlantılı bir kafes içinde desteklenen yaylar, iç halka ile birlikte döner.Döküntünün ağırlık merkezinde (S) uygulanan merkezkaç kuvveti FC, frajı saat yönünün tersine döndürür ve kafesin destek halkasına dayanır.Bu, yay ve dış ray arasındaki boşluk a ile sonuçlanır;filibir temas olmadan çalışır.İç bilezik hızı, merkezkaç kuvvetinin merdane üzerindeki etkisi yay kuvvetinden FF daha az olacak şekilde azalırsa, merdane tekrar dış bileziğe dayanır ve filibir kilitlenmeye hazırdır (şekil 76-3 ).Tek yönlü kavrama olarak kullanılıyorsa, sürüş hızı kalkış hızının %40'ını geçmemelidir.
