| Menşe yeri | ÇİN |
| Marka adı | SUMA |
| Sertifika | ISO SGS |
| Model numarası | BD20 |

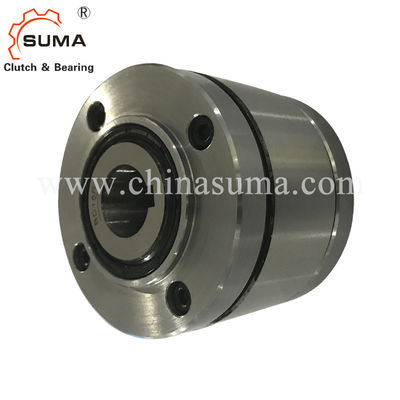

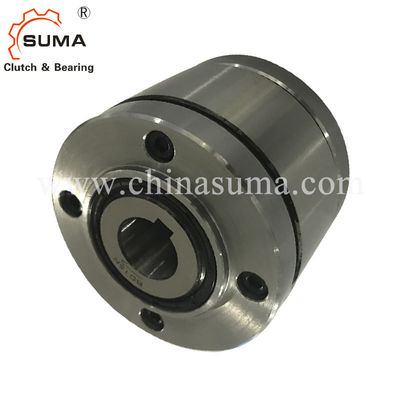

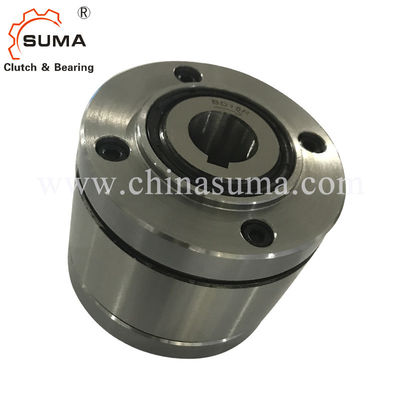

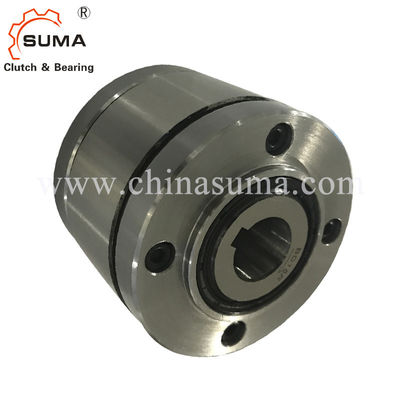

BD20 Komple Filibir 1700RPM Tek Yönlü Debriyaj Yatağı
Özellikler
Komple Freewheels BD …X, bilyeli yataklı ve X püskürtmeli, sızdırmaz contalı serbest tekerleklerdir. Yağla doldurulmuş olarak tedarik edilirler.Püskürtme kaldırma X, iç halka yüksek hızda döndüğünde aşınmasız serbest dönme işlemi sağlar.
Serbest tekerlekler BD …X şu şekilde kullanılır:
➧ Geri durdurucular
➧ Taşan Kavramalar
yüksek hızda serbest tekerlek hareketi olan uygulamalar ve düşük hızda sürüş işlemi ile tek yönlü kavrama olarak kullanıldığında.
42 500 Nm'ye kadar nominal torklar.
150 mm'ye kadar delikler.
Teknik Veriler
| Kalem | BD20 |
| iç çap | 20 mm |
| Dış çap | 106 mm |
| Genişlik | 77 mm |
| tork | 420 Nm |
| Ağırlık | 3,8 kg |
| Liman | Şanghay; Ningbo |
| Teslimat süresi | 10-15 gün |
| paket | ahşap paket, karton paket, vb |
| Başvuru | Konveyör, Elektrik Motoru, Kovalı asansör vb. |
Boyutlar ve Kapasiteler
|
özgür topuk boyutu |
Tip |
isim iç tork |
İç bilezik hızı min-1'de burgu kaldırma |
Maks.hız özgürce çal topuklu/ dakika-1 çalışır |
Dış halka tahrikleri min-1 | mm |
delik d dar mm |
mm | maks.mm | B mm |
D mm |
F mm |
G** | H mm |
K mm |
L mm |
R mm |
S mm |
T mm |
Z** |
Wei ght |
| BD 20 | DX | 420 | 750 | 1 700 | 300 | 30 | 30 | 65,5 | 106 | 0,75 | M6 | 26 | 5 | 77 | 70 | 0,5 | 90 | 6 | 3,8 | ||
| BD 25 | DX | 700 | 700 | 1 600 | 280 | 35 | 40 | 40 | 81,5 | 126 | 0,75 | M6 | 30 | 5 | 93 | 80 | 0,5 | 105 | 6 | 6,6 | |
| BD 30 | DX | 1 250 | 630 | 1 600 | 252 | 45 | 50 | 50 | 88,5 | 151 | 0,75 | M8 | 36 | 6 | 102 | 100 | 1,5 | 130 | 6 | 10.3 | |
| 40 | SX | 1900 | 430 | 1 500 | 172 | 45 | 55 | 60 | 60 | 102,5 | 181 | 0,75 | M10 | 37 | 6 | 116 | 120 | 3,5 | 160 | 6 | 17,4 |
| BD 45 | SX | 2 300 | 400 | 1 500 | 160 | 55 | 65 | 70 | 70 | 115,5 | 196 | 1,25 | M12 | 38 | 6 | 130 | 130 | 5.0 | 170 | 8 | 22,4 |
| BD 52 | SX | 5 600 | 320 | 1 500 | 128 | 65 | 75 | 80 | 80 | 130.5 | 216 | 1,75 | M14 | 44 | 8 | 150 | 150 | 4,5 | 190 | 8 | 31,1 |
| BD 55 | SX | 7 700 | 320 | 1 250 | 128 | 75 | 85 | 90 | 90 | 146,5 | 246 | 1,75 | M14 | 48 | 10 | 170 | 160 | 2,5 | 215 | 8 | 45,6 |
| BD60 | SX | 14 500 | 250 | 1 100 | 100 | 85 | 95 | 100 | 105 | 182,5 | 291 | 1,75 | M14 | 55 | 10 | 206 | 190 | 2,5 | 250 | 8 | 78,2 |
| BD 70 | SX | 21 000 | 240 | 1000 | 96 | 120 | 120 | 192,5 | 321 | 1,25 | 16 | 58 | 10 | 215 | 210 | 5.0 | 280 | 8 | 93,4 | ||
| BD 100 | kullanıcı deneyimi | 42 500 | 210 | 750 | 84 | 150 | 150 | 248,5 | 411 | 3,75 | M20 | 79 | 10 | 276 | 270 | 6,5 | 365 | 10 | 198,4 |
Maksimum aktarılabilir tork, belirtilen nominal torkun 2 katıdır.Seçim torkunun belirlenmesi için sayfa 14'e bakın.
DIN 6885'e göre kama kanalı, sayfa 1 •JS10 kama genişliği toleransı.
* DIN 6885'e göre kama, sayfa 3 •JS10 kama genişliği toleransı.
** Z = Hatve çemberi T üzerindeki G dişli delik sayısı.
Montaj Örneği
Bir tekstil makinesinin yüksek hızlı dönen ana tahrikinin mil ucunda tek yönlü kavrama olarak Freewheel BD 45 SX'i tamamlayın.Dişli, bir yardımcı sürücüye bağlıdır.Normal çalışmada (serbest dönme işlemi) iç halka taşar ve dış halka, cıvatalı zincir dişlisi ile durur.Kurulum sırasında makine, zincir tahriki ve sürüş işleminde çalışan serbest tekerlek aracılığıyla yavaş çalışan yardımcı tahrik tarafından tahrik edilir.Serbest dönme işleminde iç bileziğin yüksek hızı ile, X tipi püsküllü kaldırma kullanılır;Püskürtme uçları temassız serbest dönüş işleminde çalışır ve dolayısıyla aşınmazdır.
Montaj
Müşteri bağlantı parçası R çapına ortalanır ve yüze cıvatalanır.Kapaklardaki pilot, özellikle daha küçük ve daha dar parçaların (dişli çarklar, dişli çarklar vb.) takılması için uygundur.Bağlantı parçasını monte etmek için müşteri gerekli uzunlukta sabitleme vidaları sağlamalıdır.
Milin toleransı ISO h6 veya j6 olmalı ve bağlantı parçasının pilot çapının R toleransı ISO H7 veya J7 olmalıdır.
Sipariş için örnek
Filibir boyutu BD 30, püsküllü kaldırmalı tip X
ve 45 mm çap:
&Boğa;BD 30 DX, d = 45 mm
Resimler
