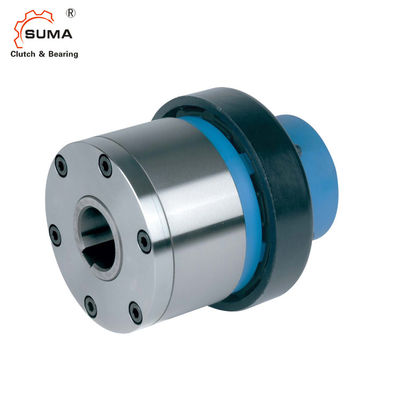

ESG2 Taşma GCr15 İndeksleme Filibir Debriyaj
Özellik
Tip RIZ..ESG2, iç yatak aşıldığında santrifüjlü bir kaldırma tipi serbest tekerlektir.Sadece bu yarış serbest sürüş için tasarlanmıştır.
Tek yönlü debriyaj uygulamaları için tasarlanmış bağımsız bir ünitedir.Tipik olarak, hız aşımı hızının yüksek olduğu, ancak sürüş hızının düşük olduğu ve tabloda belirtilen maksimum sürüş hızını aşmadığı yavaş sürüşlerde kullanılır.
Bir ES elastik kaplin ve bir G2 kapağı ile donatılmış bir RIZ tipidir (» daha fazla bilgi için sayfa 84'e bakın).ES tipi, sağlam, ekonomik ve birçok uygulama için uygun bir kaplindir.
İç bilezik taşmalı ve tahrik edilen makine miline bağlanacaktır.Komple sipariş edildiğinde, ünite gresle yağlanmış, yatay veya dikey kuruluma hazır olarak teslim edilir.
Boyutlar ve Kapasiteler
Tip | Boy |
|
|
hızlar |
|
Ağırlık | |||||
RIZ..ESG2 | dH7 | ES | TKN | nmax1) | nmin2) | nmax3) | dK1H7 | D | L1 | b1 | |
[mm] | [Nm] | [dk-1 ] | [dk-1 ] | [dk-1 ] | [mm] | [mm] | [mm] | [mm] | [kilogram] | ||
30 | 10 | 80 | 290 | 700 | 9000 | 10.. 45 | 100 | 68 | 17 | 5 | |
35 | 16 | 250 | 280 | 670 | 8500 | 10.. 50 | 110 | 74 | 19 | 6.6 | |
40 | 25 | 400 | 260 | 630 | 7500 | 15.. 55 | 125 | 86 | 22 | 9.9 | |
45 | 40 | 625 | 255 | 610 | 6700 | 20.. 60 | 130 | 86 | 26 | 11.3 | |
50 | 63 | 1000 | 235 | 560 | 6000 | 20.. 70 | 150 | 94 | 30 | 16.7 | |
60 | 100 | 1600 | 210 | 510 | 5300 | 25.. 75 | 170 | 114 | 35 | 24 | |
70 | 160 | 2500 | 195 | 470 | 4000 | 30.. 80 | 190 | 134 | 41 | 32.5 | |
80 | 400 | 5000 | 155 | 375 | 4000 | 45.. 100 | 210 | 144 | 56 | 52 | |
90 | 630 | 7500 | 145 | 350 | 3000 | 60.. 120 | 230 | 158 | 64 | 78 | |
100 | 1000 | 12500 | 140 | 340 | 2400 | 75.. 140 | 270 | 182 | 75 | 136 | |
130 | 1600 | 20000 | 130 | 320 | 2400 | 90.. 160 | 310 | 212 | 85 | 199 |
NOTLAR
1) Bu izin verilen maksimum tork aktarım hızı n max, tork iletirken aşılmamalıdır.
2) İç yarış
Bu izin verilen minimum çalışma hızı n min, sürekli çalışma altında düşürülmemelidir.
Talep üzerine bu minimum hızın olası azaltılması
3) İç yarış
DIN 6885.11'e göre kama yuvası
Sipariş verirken lütfen dk delik çapını ve ok „A“:„R“Iç yarış
saat yönünde taşar, „L“İç yuva saat yönünün tersine akar »Montaj ve bakım talimatlarına bakın
