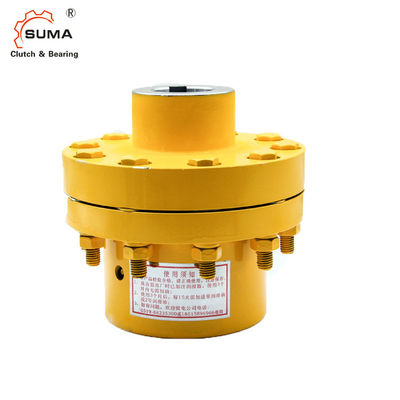

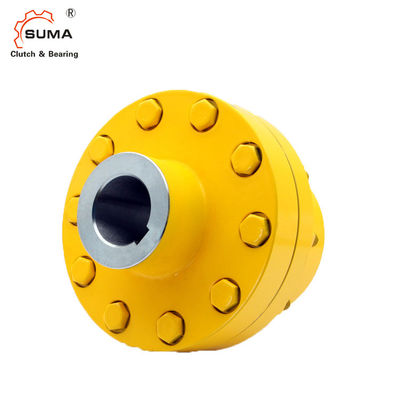

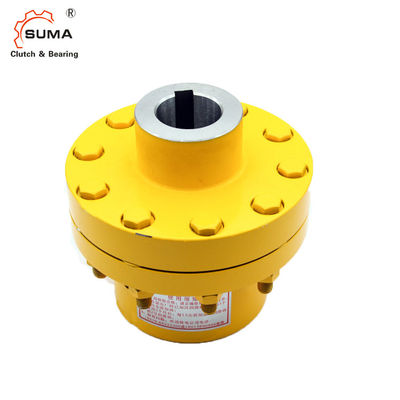

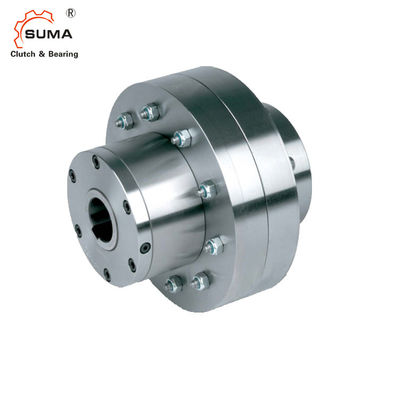

KEED2 Filibir Bağımsız Debriyaj Yatağı
Özellikler
AL..KEED2 tipi, iki adet 160.. serisi rulman kullanan, bağımsız, sızdırmaz ve rulman destekli, makaralı tip bir serbest tekerlektir.Ünite yağlanmış olarak teslim edilir.
Bu kombinasyon, arka sayfada gösterildiği gibi tek yönlü kavrama olarak kullanılır.Bu tasarımda, sıralı montaj için esnek bir kavramaya standart bir AL serbest tekerlek bağlanmıştır.
KEE tipi, burulma titreşimlerini sönümlemek ve aşırı yatak yükü olmaksızın yanlış hizalamayı kabul etmek için kullanılan yüksek performanslı bir kaplindir.Üniteyi kapatmak için D2 kapağı kullanılır.Yağ doldurma, boşaltma ve seviye için iki vida ile donatılmıştır.Ünitenin monte edilmiş olarak tedarik edilmesini öneririz.
Lütfen D2 flanşından görülen iç yuva dönüş yönünü belirtin.Kaplin seçimini kontrol etmek için üreticinin kataloğuna bakın.
Teknik Veriler
Ürün adı | taşan debriyaj yatağı |
modeli | AL30 KEED2 |
Malzeme | GCr15 |
İç çap | 30 mm |
Dış çap | 100 mm |
İç yarış aşırı hız | 4100r/dak |
Dış yarış aşırı hız | 1300r/dak |
Ağırlık | 11Kg |
Tork Kapasitesi | 500Nm |
Başvuru | Redüktör, Yazıcı makinesi, Tekstil Makinesi, Bantlı Konveyör, Tuz endüstrisi |
paket | Ahşap kutu, tüp, kasnak vb. |
Ödeme şartları | TT.L/C, D/A, D/P, Western Union, Paypal |
Boyutlar ve Kapasiteler
Tip | Boy |
|
|
Aşırı hızlar |
|
Ağırlık | |||||
AL..KEED2 | dH7 | KEE | TKN | nimax1) | namax2) | dKH7 | D | L1 | D6 | L6 | |
[mm] | [Nm] | [dk-1] | [dk-1] | [mm] | [mm] | [mm] | [mm] | [mm] | [kilogram] | ||
12 | 2 | 55 | 2500 | 6000 | 12...25 | 62 | 42 | 97 | 35 | 3 | |
15 | 3 | 122 | 1900 | 6000 | 16...30 | 68 | 52 | 112 | 40 | 4.4 | |
20 | 3 | 122 | 1600 | 5600 | 16...30 | 75 | 57 | 112 | 40 | 4.6 | |
25 | 4 | 288 | 1400 | 4500 | 20...40 | 90 | 60 | 130 | 50 | 6.4 | |
30 | 5 | 500 | 1300 | 4100 | 20...50 | 100 | 68 | 160 | 60 | 11 | |
35 | 6 | 725 | 1100 | 3800 | 25...65 | 110 | 74 | 190 | 75 | 17 | |
40 | 6 | 1025 | 950 | 3400 | 25...65 | 125 | 86 | 190 | 75 | 19 | |
45 | 6 | 1050 | 900 | 3200 | 25...65 | 130 | 86 | 190 | 75 | 19 | |
50 | 7 | 1750 | 850 | 2800 | 30...75 | 150 | 92 | 225 | 90 | 31 | |
55 | 8 | 2625 | 720 | 2650 | 35...90 | 160 | 104 | 270 | 100 | 47 | |
60 | 8 | 2750 | 680 | 2450 | 35...90 | 170 | 114 | 270 | 100 | 49 | |
70 | 10 | 5750 | 580 | 2150 | 45...110 | 190 | 134 | 340 | 140 | 90 | |
80 | 11 | 8500 | 480 | 1900 | 55...125 | 210 | 144 | 380 | 160 | 107 | |
90 | 12 | 13750 | 380 | 1700 | 65...140 | 230 | 158 | 440 | 180 | 170 | |
100 | 14 | 20000 | 350 | 1450 | 75...160 | 270 | 182 | 500 | 200 | 230 | |
120 | 16 | 30000 | 250 | 1250 | 85...180 | 310 | 202 | 560 | 220 | 330 | |
150 | 18 | 43750 | 180 | 980 | 95...200 | 400 | 246 | 640 | 250 | 500 | |
200 | 22 | 97500 | 120 | 750 | 125...250 | 520 | 326 | 880 | 320 | 965 | |
250 | 28 | 250000 | 100 | 620 | 160...320 | 610 | 396 | 1160 | 400 | 1725 | |
ALM..KEED2 | 25 | 4 | 288 | 1100 | 2800 | 20...40 | 90 | 60 | 130 | 50 | 6.4 |
30 | 5 | 588 | 1000 | 2500 | 20...50 | 100 | 68 | 160 | 60 | 11 | |
35 | 6 | 838 | 900 | 2400 | 25...65 | 110 | 74 | 190 | 75 | 17 |
NOT
1) İç yarış aşımı
2) Dış yarış aşımları
DIN 6885.1'e göre kama yuvası
Sipariş verirken lütfen delik & oslash;dk ve yönü
döndürme, „A“: „R“ okundan görülüyorİç yarış baskın
saat yönünde, „L“Karşı yarışta iç yarış aşıldı
Saat yönünde
»Montaj ve bakım talimatlarına bakın
Montaj Kaplini
