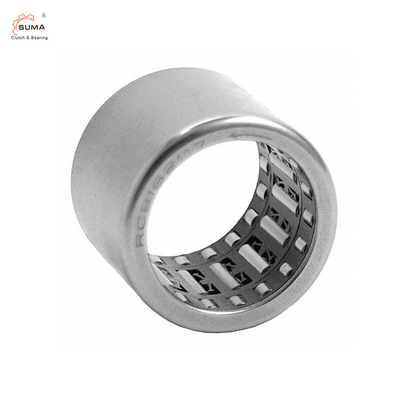

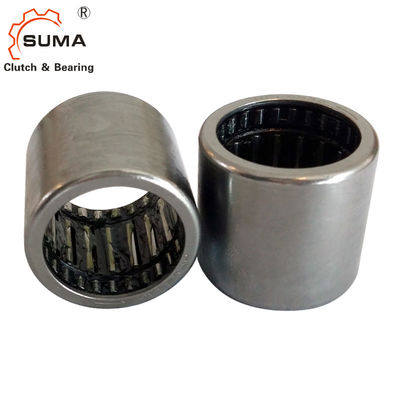

HFL1226 12*18*26mm İğneli Tek Yönlü Debriyaj
Teknik Veriler
Silindirler, ısı toleransı ve dayanıklılık için baştan sona sertleştirilmiş, yüksek karbonlu krom çelikten yapılmıştır ve tertibat, lityum sabunlu gres ile paketlenmiş olarak gelir.
Kalem | HFL Serisi Tek Yönlü İğneli Rulmanlar |
Malzeme | GCr15 / ST14 / Paslanmaz Çelik |
İç Delik Aralığı | 12 mm |
Dış Delik Aralığı | 18 mm |
Yükseklik menzili | 26 mm |
Tork Aralığı | 12.2Nm |
paket | Rulo paketi + Karton Kutu |
Boyutlar ve Kapasiteler
şaft çap |
Debriyaj Tanımı | Yığın |
doğum günü Boyutlar |
tork | Sınırlama Hızı |
Temel Yük Derecelendirmeler |
|||||
fw | D | C | şaft | Dış halka | C | ortak | |||||
Min-1 | Min-1 |
KN | |||||||||
mm | Plastik Yaylar | Çelik Yaylar | g | mm | Nm | rpm | |||||
3 | HFL0308KF | -- | 3 | 3 | 3.6 | 8 | 1 | -- | -- | -- | -- |
4 | HFL0408KF | -- | 3.5 | 4 | 8 | 8 | 1.5 | -- | -- | -- | -- |
6 | HFL0615KF | HFK0615 | 4 | 6 | 10 | 15 | 1.76 | 23000 | 13000 | -- | -- |
HFL0615KFR | HFL0615R | 4 | 6 | 10 | 15 | 0,5 | 23000 | 13000 | -- | -- | |
-- | HFL061012K | 5 | 6 | 10 | 12 | -- | 21000 | 12000 | -- | -- | |
8 | -- | HFL081212K | 6 | 8 | 12 | 12 | -- | 20000 | 12000 | -- | -- |
-- | HFL081412K | 7 | 8 | 14 | 12 | -- | 19000 | 12000 | -- | -- | |
HFL0822KF | HFL0822 | 7 | 8 | 12 | 22 | 3.15 | 17000 | 12000 | 4.05 | 4.15 | |
HFL0822KFR | HFL0822R | 7 | 8 | 12 | 22 | 1 | 17000 | 12000 | -- | -- | |
10 | HFL1022KF | HFL1022 | 8 | 10 | 14 | 22 | 5.3 | 14000 | 11000 | 4.3 | 4.65 |
HFL1022KFR | HFL1022R | 8 | 10 | 14 | 22 | 1.5 | 14000 | 11000 | -- | -- | |
12 | -- | HFL1226 | 18 | 12 | 18 | 26 | 12.2 | 11000 | 8000 | 6.3 | 6.5 |
14 | -- | HFL1426 | 20 | 14 | 20 | 26 | 17.3 | 9500 | 8000 | 7.1 | 7.7 |
16 | -- | HFL1626 | 22 | 16 | 22 | 26 | 20.5 | 8500 | 7500 | 7.7 | 9 |
18 | -- | HFL1826 | 25 | 18 | 24 | 26 | 24.1 | 7500 | 7500 | 8.3 | 10.3 |
20 | -- | HFL2026 | 27 | 20 | 26 | 26 | 28,5 | 7000 | 6500 | 8.9 | 11.5 |
25 | -- | HFL2530 | 44 | 25 | 32 | 30 | 66 | 5500 | 5500 | 10.9 | 14.1 |
30 | -- | HFL3030 | 51 | 30 | 37 | 30 | 90 | 4500 | 4500 | 12.6 | 17.6 |
35 | -- | HFL3530 | 58 | 35 | 42 | 30 | 121 | 3900 | 3900 | 13 | 19.3 |

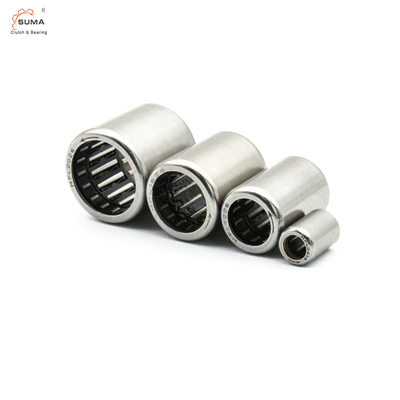

Resimler
