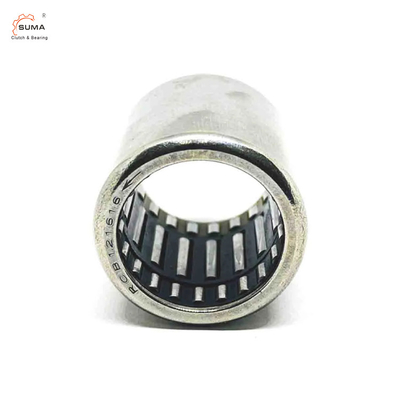

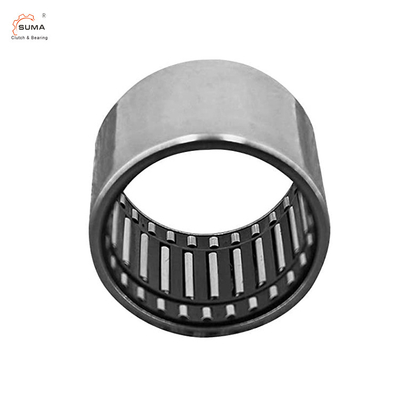

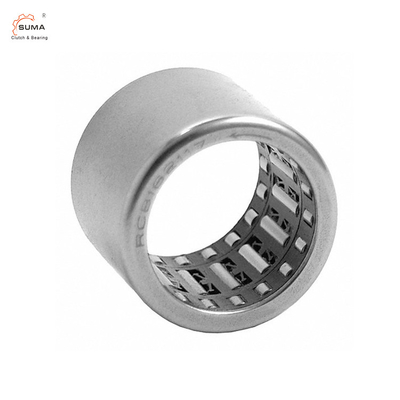

RCB061014 Tek Yönlü İğneli Rulman
Teknik Veriler
Madde: RC RCB Tek Yönlü İğneli Rulmanlar
Malzeme: GCr15 / ST14 / Paslanmaz Çelik
İç Delik Aralığı: 6.35-25.4mm
Dış Delik Aralığı :11.112-33.338mm
Yükseklik Aralığı: 12.7-26.99mm
Tork Aralığı :1.9-45Nm
Paket: Rulo paketi + Karton Kutu
Boyutlar ve Kapasiteler
FC, FCB | RC, RCB | ||||||||||
轴承型号Rulman | 近似重量Kütle Yaklaşık |
主要尺寸 atama |
轴承型号Rulman Tanımı | 近似重量Kütle Yaklaşık |
主要尺寸 atama |
||||||
fw | D | C | 转动力矩Torgue Ma | fw | D | C | 转动力矩Torgue Ma | ||||
g | mm | Nm | g | mm | Nm | ||||||
FC4K | 1 | 4 | 8 | 6 | 0.34 | RC040708 | 3.5 | 6.35 | 11.112 | 12.7 | 1.9 |
FC6 | 3 | 6 | 10 | 12 | 1.76 | RC040708-FS | 3.5 | 6.35 | 11.112 | 12.7 | 1.9 |
FC6K | 3 | 6 | 10 | 12 | 1.76 | RC061008 | 4.7 | 9.525 | 15.875 | 12.7 | 4.83 |
FC8 | 4 | 8 | 14 | 12 | 5.3 | RC061008-FC | 4.7 | 9.525 | 15.875 | 12.7 | 4.83 |
FCL8K | 3.5 | 8 | 12 | 12 | 5 | RC081208 | 9.2 | 12.7 | 19.05 | 12.7 | 7.9 |
FC10 | 4.8 | 10 | 16 | 12 | 6 | RC081208-FS | 9.2 | 12.7 | 19.05 | 12.7 | 7.9 |
FCL10K | 4 | 10 | 14 | 12 | 5.3 | RC101410 | 14.5 | 15.875 | 22.225 | 15.88 | 15.4 |
FC12 | 11 | 12 | 18 | 16 | 12.2 | RC101410-FC | 14.5 | 15.875 | 22.225 | 15.88 | 15.4 |
FC14K | 13 | 14 | 20 | 16 | 17.3 | RC121610 | 17 | 19.05 | 25.4 | 15.88 | 20.9 |
FC16 | 14 | 16 | 22 | 16 | 20.5 | RC121610-FS | 17 | 19.05 | 25.4 | 15.88 | 20.9 |
FC20 | 17 | 20 | 26 | 16 | 28,5 | RC162110 | 16.2 | 25.4 | 33.338 | 15.88 | 45 |
FC25 | 30 | 25 | 32 | 20 | 66 | RC162110-FC | 16.2 | 25.4 | 33.338 | 15.88 | 45 |
FC30 | 36 | 30 | 37 | 20 | 90 | RCB061014 | 12 | 9.525 | 15.875 | 22.22 | 4.83 |
FC35 | 40 | 35 | 42 | 20 | 121 | RCB061014-FS | 12 | 9.525 | 15.875 | 22.22 | 4.83 |
FCB8 | 10 | 14 | 14 | 20 | 5 | RCB081214 | 16 | 12.7 | 19.05 | 22.22 | 7.9 |
FCB10 | 15 | 16 | 16 | 20 | 10 | RCB081214-FC | 16 | 12.7 | 19.05 | 22.22 | 7.9 |
FCB12 | 18 | 18 | 18 | 26 | 12.2 | RCB101416 | 21.3 | 15.875 | 22.225 | 25.4 | 15.4 |
FCB16 | 22 | 22 | 22 | 26 | 20.5 | RCB101416-FS | 21.3 | 15.875 | 22.225 | 25.4 | 15.4 |
FCB20 | 27 | 26 | 26 | 26 | 28,5 | RCB121616 | 26.5 | 19.05 | 25.4 | 25.4 | 20.9 |
FCB25 | 44 | 32 | 32 | 30 | 66 | RCB121616-FC | 26.5 | 19.05 | 25.4 | 25.4 | 20.9 |
FCB30 | 51 | 37 | 37 | 30 | 90 | RCB162117 | 44.8 | 25.4 | 33.338 | 26.99 | 45 |
FCB35 | 58 | 42 | 42 | 30 | 121 | RCB162117-FS | 44.8 | 25.4 | 33.338 | 26.99 | 45 |
BuRCBÇekilmiş çanak tek yönlü iğneli rulmanlar ve plastik debriyaj kafesli yatak tertibatı, mil ve yatak arasında torku bir yönde iletir ve zıt yönde serbest taşma sağlar.
Radyal yükleri desteklemek için kavramanın her iki ucunda bir makaralı rulmana ve kısıtlı alanlarda kullanım için küçük bir enine kesit sağlayan çekilmiş bir kap dış çelik kovana sahiptir.
Dış kabuk, debriyaj ve rulman makaraları için bir kanal görevi görür ve debriyaj, 200 derece F'ye (90 derece C) kadar sıcaklıklarda çalışmak için entegre yaprak yaylara sahip bir asetil reçine polimer kafesine sahiptir.
Silindirler, ısı toleransı ve dayanıklılık için baştan sona sertleştirilmiş, yüksek karbonlu krom çelikten yapılmıştır ve tertibat, lityum sabunlu gres ile paketlenmiş olarak gelir.
Bu iğneli silindir debriyaj ve yatak tertibatı, diğerleri arasında atletik ekipman, kağıt havlu dispenseri, ofis makineleri ve aletler gibi çeşitli uygulamalarda kullanılır.
