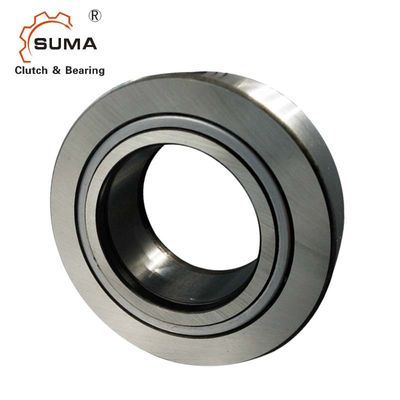

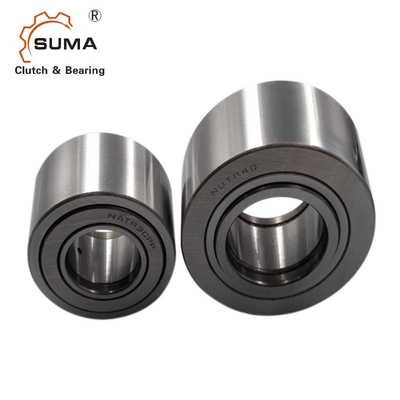

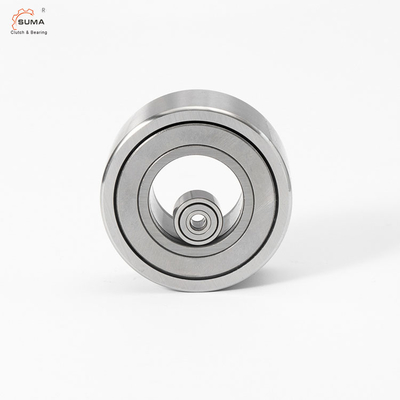

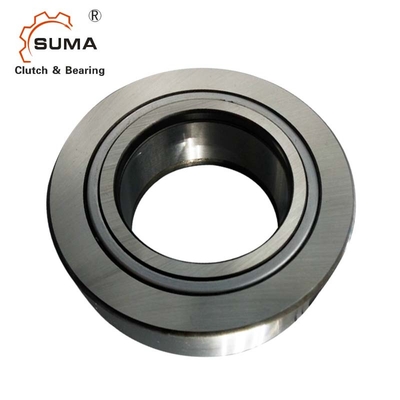

NATR5 NATV5 Ağır Hizmet 12MM Boyunduruk Tipi Palet Makaralı Rulman
giriiş
Tam tamamlayıcı iğneli makaralar, saplama, ağır saplama, taçlı ve boyunduruk içerir.Palet makaraları, hem radyal hem de eksenel yüklerin bir kombinasyonu ile uygulamaların üstesinden gelebilir. Boyunduruk tarzı standart kam takipçileri, minimum sürtünme sağlayacak şekilde tasarlanmış malzemeler ve kaplamalarla yapılmıştır.Dış yarışlar yüksek karbonlu, kromlu çelik konstrüksiyona sahiptir ve iç yarışlar, kanal alanında karbonlanmış ve sertleştirilmiş düşük karbonlu alaşımlı çelik konstrüksiyona sahiptir.
Boyutlar ve Kapasiteler
şaft Çap. |
Rulman Tanımı | Sınır Boyutları | Ağırlık | ||||||
Olmadan Iç yarış |
İle birlikte Iç yarış |
d | D | B | C | d1 | rs | g | |
mm | mm | dk | |||||||
16 | NATR 5 | NATR 5 PP | 5 | 16 | 12 | 11 | 12 | 0.15 | 14 |
NATV5 | NATV 5 PP | 5 | 16 | 12 | 11 | 12 | 0.15 | 15 | |
19 | NATR 6 | NATR 6 PP | 6 | 19 | 12 | 11 | 14 | 0.15 | 20 |
NATV6 | NATV 6 PP | 6 | 19 | 12 | 11 | 14 | 0.15 | 21 | |
24 | NATR 8 | NATR 8 PP | 8 | 24 | 15 | 14 | 19 | 0,3 | 41 |
NATV8 | NATV 8 PP | 8 | 24 | 15 | 14 | 19 | 0,3 | 42 | |
30 | DOĞAL 10 | NATR 10 PP | 10 | 30 | 15 | 14 | 23 | 0.6 | 64 |
NATV10 | NATV 10 PP | 10 | 30 | 15 | 14 | 23 | 0.6 | 65 | |
32 | NATR 12 | NATR 12 PP | 12 | 32 | 15 | 14 | 25 | 0.6 | 72 |
NATV 12 | NATV 12 PP | 12 | 32 | 15 | 14 | 25 | 0.6 | 72 | |
35 | NATR 15 | NATR 15 PP | 15 | 35 | 19 | 18 | 27 | 0.6 | 103 |
NATV 15 | NATV 15 PP | 15 | 35 | 19 | 18 | 27 | 0.6 | 105 | |
40 | NATR 17 | NATR 17 PP | 17 | 40 | 21 | 20 | 32 | 1 | 144 |
NATV 17 | NATV 17 PP | 17 | 40 | 21 | 20 | 32 | 1 | 152 | |
47 | DOĞAL 20 | NATR 20 PP | 20 | 47 | 25 | 24 | 37 | 1 | 246 |
NATV20 | NATV 20 PP | 20 | 47 | 25 | 24 | 37 | 1 | 254 | |
52 | NATR 25 | NATR 25 PP | 25 | 52 | 25 | 24 | 42 | 1 | 275 |
NATV 25 | NATV 25 PP | 25 | 52 | 25 | 24 | 42 | 1 | 285 | |
62 | NATR 30 | NATR 30 PP | 30 | 62 | 29 | 28 | 51 | 1 | 470 |
NATV 30 | NATV 30 PP | 30 | 62 | 29 | 28 | 51 | 1 | 481 | |
72 | NATR 35 | NATR 35 PP | 35 | 72 | 29 | 28 | 58 | 1.1 | 635 |
NATV 35 | NATV 35 PP | 35 | 72 | 29 | 28 | 58 | 1.1 | 647 | |
80 | NATR 40 | NATR 40 PP | 40 | 80 | 32 | 30 | 66 | 1.1 | 805 |
NATV40 | NATV 40 PP | 40 | 80 | 32 | 30 | 66 | 1.1 | 890 | |
85 | NATR 45 | NATR 45 PP | 45 | 85 | 32 | 30 | 72 | 1.1 | 910 |
90 | NATR 50 | NATR 50 PP | 50 | 90 | 32 | 30 | 76 | 1.1 | 960 |
NATV50 | NATV 50 PP | 50 | 90 | 32 | 30 | 76 | 1.1 | 990 |
