Menşe yeri | ÇİN |
Marka adı | SUMA |
Sertifika | ISO SGS |
Model numarası | CF-1/2-N-SB |

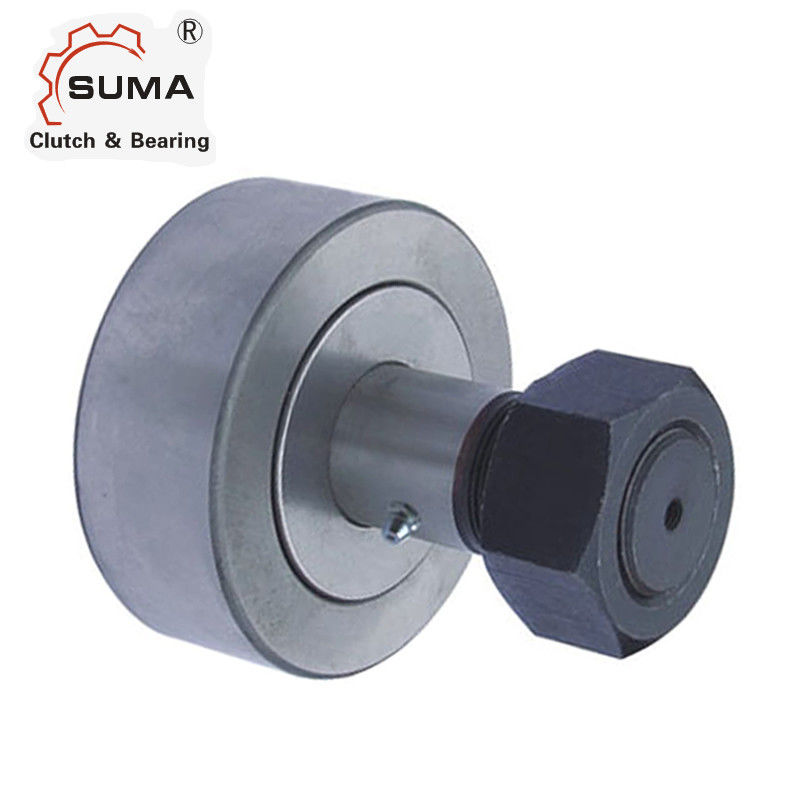

CF-1/2-NS Contalı GCr15 Saplamalı Tip Palet Silindiri
Özellikler
Saplama tarzı kam takipçileri genellikle standart boyutlu bir saplamaya sahiptir, ancak artan statik yük kapasitesi için ağır bir saplama mevcuttur.
Ağır hizmet uygulamaları için bir silindir tasarımı kullanılabilir.Bu, dinamik yük kapasitesini artırmak ve bazı itme yetenekleri sağlamak için iğneli silindir kam takipçilerinde kullanılandan daha büyük çaplı iki sıra silindir kullanır.Bu tasarım, tam tamamlayıcı tasarımdan daha yüksek hızları destekleyebilir.
Teknik Veriler
Ürün adı | CF-1/2-NS Saplama Tipi Kam Takipçi Rulman |
modeli | CF-1 / 2-NS |
Malzeme | GCr15 |
paket | Karton Kutu / Ahşap kutu, kasnak vb. |
Ödeme şartları | TT.L/C, D/A, D/P, Western Union |
Teslimat süresi | Örnek için 2-4 gün, büyük sipariş için 7 gün |
Boyutlar ve Kapasiteler
Mühürsüz No. | Mühürlü No. | Silindir Çapı(RD) | Silindir Genişliği (W) |
Saplama Çapı (SD) |
Damızlık uzunluk (SL) |
Min Thrd Uzunluğu (TL) | İnce İplikler | Lub Uydurma Boyutu (F) |
Tok Lbs |
CF-1 / 2-N | CF-1 / 2-NS | 0,5 | 0.344 | 0.19 | 1/2 | 1/4 | 10-32 | 1/8 | 15 |
CF-1 / 2 | CF-1 / 2-S | 0,5 | 0,375 | 0.19 | 5/8 | 1/4 | 10-32 | 1/8 | 15 |
CF-9/16 | CF-9/16-S | 0.5625 | 0,375 | 0.19 | 5/8 | 1/4 | 10-32 | 1/8 | 15 |
CF-5/8-N | CF-5/8-NS | 0.625 | 0.406 | 0.25 | 5/8 | 5/16 | 1/4-28 | 1/8 | 35 |
CF-5/8 | CF-5/8-S | 0.625 | 0.4375 | 0.25 | 3/4 | 5/16 | 1/4-28 | 1/8 | 35 |
CF-11/16 | CF-11/16-S | 0.6875 | 0.4375 | 0.25 | 3/4 | 5/16 | 1/4-28 | 1/8 | 95 |
CF-3/4 | CF-3/4-S | 0.75 | 0,5 | 0,375 | 7/8 | 3/8 | 3/8-24 | 3/16 | 95 |
CF-7/8 | CF-7/8-S | 0.875 | 0,5 | 0,375 | 7/8 | 3/8 | 3/8-24 | 3/16 | 250 |
CF-1 | CF-1-S | 1 | 0.625 | 0.4375 | 1 | 1/2 | 7/16-20 | 3/16 | 250 |
CF-1 1/8 | CF-1 1/8-S | 1.125 | 0.625 | 0.4375 | 1 | 1/2 | 7/16-20 | 3/16 | 350 |
CF-1 1/4 | CF-1 1/4-S | 1.25 | 0.75 | 0,5 | 1 1/4 | 5/8 | 1/2-20 | 3/16 | 350 |
CF-1 3/8 | CF-1 3/8-S | 1.375 | 0.75 | 0,5 | 1 1/4 | 5/8 | 1/2-20 | 3/16 | 650 |
CF-1 1/2 | CF-1 1/2-S | 1.5 | 0.875 | 0.625 | 1 1/2 | 3/4 | 5/8-18 | 3/16 | 650 |
CF-1 5/8 | CF-1 5/8-S | 1.625 | 0.875 | 0.625 | 1 1/2 | 3/4 | 5/8-18 | 3/16 | 1250 |
CF-1 3/4 | CF-1 3/4-S | 1.75 | 1 | 0.75 | 1 3/4 | 7/8 | 3/4-16 | 3/16 | 1250 |
CF-1 7/8 | CF-1 7/8-S | 1.875 | 1 | 0.75 | 1 3/4 | 7/8 | 3/4-16 | 3/16 | 1500 |
CF-2 | CF-2-S | 2 | 1.25 | 0.875 | 2 | 1 | 7/8-14 | 3/16 | 1500 |
CF-2 1/4 | CF-2 1/4-S | 2.25 | 1.25 | 0.875 | 2 | 1 | 7/8-14 | 3/16 | 2250 |
CF-2 1/2 | CF-2 1/2-S | 2.5 | 1.5 | 1 | 2 1/4 | 1 1/8 | 1-14 | 3/16 | 2250 |
CF-2 3/4 | CF-2 3/4-S | 2.75 | 1.5 | 1 | 2 1/4 | 1 1/8 | 1-14 | 3/16 | 3450 |
CF-3 | CF-3-S | 3 | 1.75 | 1.25 | 2 1/2 | 1 1/4 | 1 1/4-12 | 1/4 | 3450 |
CF-3 1/4 | CF-3 1/4-S | 3.25 | 1.75 | 1.25 | 2 1/2 | 1 1/4 | 1 1/4-12 | 1/4 | 4200 |
CF-3 1/2 | CF-3 1/2-S | 3.5 | 2 | 1.375 | 2 3/4 | 1 3/8 | 1 3/8-12 | 1/4 | 5000 |
CF-4 | CF-4-S | 4 | 2.25 | 1.5 | 3 1/2 | 1 1/2 | 1 1/2-12 | 1/4 | 5000 |
CF-5-S | 5 | 2.75 | 2 | 5 1/16 | 2 9/16 | 2-12 | 1/4N.PT | 5000 | |
CF-6-S | 6 | 3.25 | 2.5 | 6 | 3 | 2 1/2-12 | 1/4N.PT | 5000 | |
CF-7-S | 7 | 3.75 | 3 | 7 11/16 | 4 1/8 | 3-12 | 1/4N.PT | 5000 | |
CF-8-S | 8 | 4.25 | 3.25 | 8 1/2 | 4 1/4 | 3 1/4-4 | 1/4N.PT | 5000 | |
CF-9-S | 9 | 4.75 | 3.75 | 9 1/2 | 4 3/4 | 3 1/2-4 | 1/4N.PT | 5000 | |
CF-10-S | 10 | 5.25 | 4.25 | 10 | 4 3/4 | 3 1/2-4 | 1/4N.PT | 5000 |
