| Menşe yeri | ÇİN |
| Marka adı | SUMA |
| Sertifika | ISO SGS |
| Model numarası | FPD448Z |

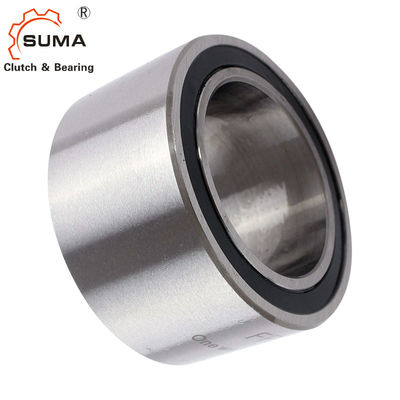

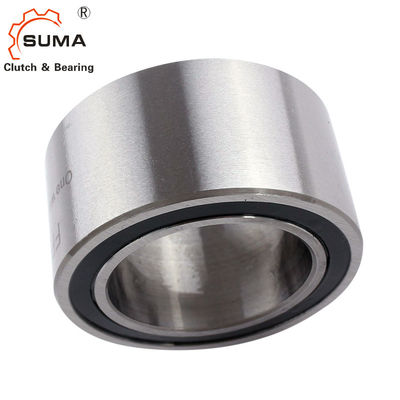

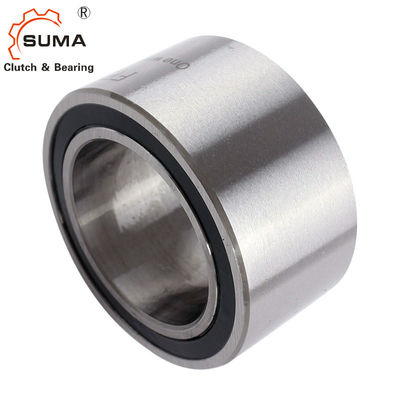

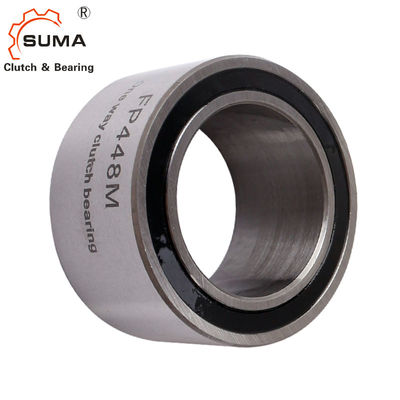

FPD448Z 35*53*34mm Filibir Tek Yönlü Debriyaj Yatağı
Özellikler
Rulman
Serbest tekerlek kavraması, bilyalı ve makaralı yatakları içerir. Ek harici yatak desteği gerekli değildir.
Uygun basınca basın
Toplara pres oturtma basıncı uygulanmamalıdır.
Sıkma yönü
İç halkadaki ok, iç halkanın sıkıştırma yönünü belirtir.
Genişlik:34 mm
Çalışma sıcaklığı:maks.100°C
Yağlama
Operasyonel ömür boyu yağlama
Kurulum
Kurulum toleransları
mil h5;göbek H6
Çiftleşme parçaları
Eşleşen parçaların sertleştirilmesi ve taşlanması gerekli değildir.Baskıyı oturtmadan önce, serbest tekerlek kavramasının çevresindeki eşleşen parçaları ve ayrıca serbest tekerlek kavramasının halkalarını iyice temizleyin (gresten arındırın).
Bileşenler
| Serbest tekerlek debriyajı | |
| eleman ekle* | FE 400 M (meander yayı) |
|
FE 400 Z (gergi yayı) |
|
| + Yarış Pistleri | Rulman çeliği, sertleştirilmiş ve taşlanmış |
| iç halka | uygun basın |
|
dış halka |
uygun basın |
| + Rulman | Birleşik |
|
+ Rulman |
RL 400 |
| + Yağlama | Ömür boyu yağlama |
Teknik Veriler
Boyutlar ve Kapasiteler
| modeli | d | D | W | Tnom | nmaks | Cdyn. | Cstat. | Ağırlık | Eşya yok. |
| [mm] | [mm] | [mm] | [Nm] | [rpm] | [N] | [N] | [kilogram] | ||
| FPD 427 M | 15 | 31 | 34 | 94 | 2.000 | 7.679 | 6.397 | 0.09 | 306516 |
| FPD 427 Z | 15 | 31 | 34 | 84 | 2.000 | 7.679 | 6.397 | 0.09 | 306517 |
| FPD 432 M | 20 | 36 | 34 | 133 | 1800 | 8.104 | 7.241 | 0.12 | 306518 |
| FPD 432 Z | 20 | 36 | 34 | 121 | 1800 | 8.104 | 7.241 | 0.12 | 306519 |
| FPD 437 M | 25 | 41 | 34 | 176 | 1.700 | 9,201 | 8.142 | 0.15 | 306520 |
| FPD 437 Z | 25 | 41 | 34 | 160 | 1.700 | 9,201 | 8.142 | 0.15 | 306521 |
| FPD 442 M | 30 | 46 | 34 | 223 | 1500 | 10.247 | 10.708 | 0.18 | 300696 |
| FPD 442 Z | 30 | 46 | 34 | 208 | 1500 | 10.247 | 10.708 | 0.18 | 300697 |
| FPD 448 M | 35 | 53 | 34 | 286 | 1.300 | 11.642 | 13.440 | 0.23 | 306524 |
| FPD 448 Z | 35 | 53 | 34 | 262 | 1.300 | 11.642 | 13.440 | 0.23 | 306525 |
| FPD 453 M | 40 | 58 | 34 | 343 | 1200 | 11.417 | 13.577 | 0.26 | 300702 |
| FPD 453 Z | 40 | 58 | 34 | 314 | 1200 | 11.417 | 13.577 | 0.26 | 300700 |
| FPD 463 M | 50 | 68 | 34 | 461 | 1100 | 13.070 | 17.063 | 0.34 | 306534 |
| FPD 463 Z | 50 | 68 | 34 | 428 | 1100 | 13.070 | 17.063 | 0.34 | 306535 |
| FPD 473 M | 60 | 78 | 34 | 588 | 1000 | 14128 | 19896 | 0,41 | 306536 |
| FPD 473 Z | 60 | 78 | 34 | 543 | 1000 | 14128 | 19896 | 0,41 | 306537 |
