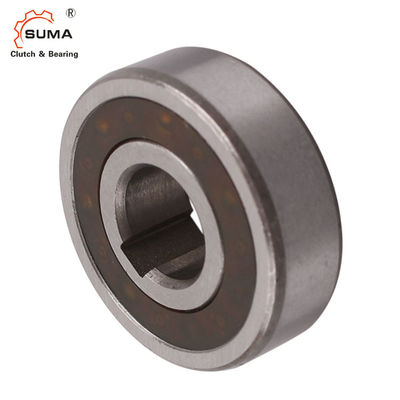

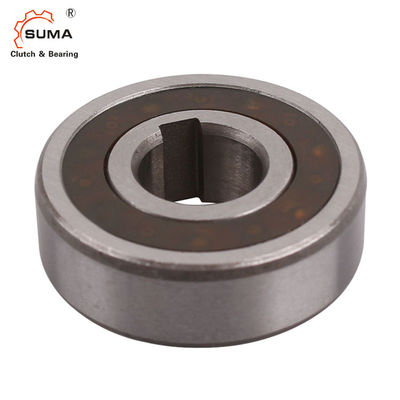

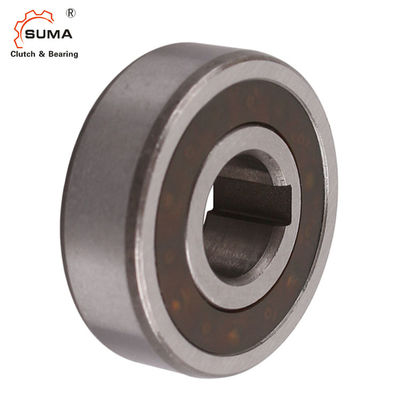

CSK25P CSK25PP Tek Yönlü Taşma CSK25 Rulman
korkular
CSK..P ve CSK..PP tipleri, 62.. serisi bilyalı rulmanlara (40 numara hariç) entegre edilmiş yaylı tip serbest tekerleklerdir. Rulman destekli, gresle yağlanmış ve 0,3 mm'den fazla toza karşı korumalı olarak teslim edilirler.
Özellikle çalışma sıcaklığı 50°C'yi aştığında ek “nylos” tipi contaların kullanılması tavsiye edilir.Yağ banyolu yağlama da mümkündür.
Temel CSK modeline ek olarak, CSK..P tipi, iç yarışta bir kama yuvasına sahiptir.Bu nedenle k6 toleransına kadar bir şafta anahtarlanabilir.Dış bilezik yine de N6 toleransına göre sert bir muhafazaya bastırılmalıdır.
CSK..PP, hem iç hem de dış yarışta bir kama yuvasına sahiptir.Önerilen montaj toleransları, mil üzerinde h6 ve rijit bir mahfaza içinde H6'dır.Ortam veya çalışma sıcaklığı +5°C ile +60°C arasında olmadığında lütfen bizimle iletişime geçin.
Boyutlar ve Kapasiteler
Kalem | CSK25PP-2RS |
Malzeme | GCr15 |
iç çap | 25 mm |
Dış çap | 52 mm |
Genişlik | 20 mm |
Ağırlık | 0.175 kg |
tork | 85 Nm |
Sürükleme torku | 6 Ncm |
Liman | Şanghay:Ningbo |
Teslimat süresi | 10-20 gün |
Tip | Boy | Rulman serisi | Rulman yükleri | Ağırlık | Sürükleme torku | |||||||
dinamik | statik | |||||||||||
CSK..P | d | TKN1) | nmaks | D | L | b | t | C | C0 | TR | ||
[mm] | [Nm] | [dk-1] | [mm] | [mm] | [mm] | [mm] | [kN] | [kN] | [kilogram] | [Ncm] | ||
12 | 6201 | 9.3 | 10000 | 32 | 10 | 6.1 | 2.77 | 0.04 | 0.7 | |||
15 | 6202 | 17 | 8400 | 35 | 11 | 7.4 | 3.42 | 0.06 | 0.9 | |||
17 | 6203 | 30 | 7350 | 40 | 12 | 7.9 | 3.8 | 0.07 | 1.1 | |||
20 | 6204 | 50 | 6000 | 47 | 14 | 9.4 | 4.46 | 0.11 | 1.3 | |||
25 | 6205 | 85 | 5200 | 52 | 15 | 10.7 | 5.46 | 0.14 | 2 | |||
30 | 6206 | 138 | 4200 | 62 | 16 | 11.7 | 6.45 | 0.21 | 4.4 | |||
35 | 6207 | 175 | 3600 | 72 | 17 | 12.6 | 7.28 | 0,3 | 5.8 | |||
40 | - | 325 | 3000 | 80 | 22 | 15.54 | 12.25 | 0,5 | 7 | |||
CSK..PP | 15 | 6202 | 17 | 8400 | 35 | 11 | 2 | 0,6 | 7.4 | 3.42 | 0.06 | 0.9 |
17 | 6203 | 30 | 7350 | 40 | 12 | 2 | 1 | 7.9 | 3.8 | 0.07 | 1.1 | |
20 | 6204 | 50 | 6000 | 47 | 14 | 3 | 1.5 | 9.4 | 4.46 | 0.11 | 1.3 | |
25 | 6205 | 85 | 5200 | 52 | 15 | 6 | 2 | 10.7 | 5.46 | 0.14 | 2 | |
30 | 6206 | 138 | 4200 | 62 | 16 | 6 | 2 | 11.7 | 6.45 | 0.21 | 4.4 | |
35 | 6207 | 175 | 3600 | 72 | 17 | 8 | 2.5 | 12.6 | 7.28 | 0,3 | 5.8 | |
40 | - | 325 | 3000 | 80 | 22 | 10 | 3 | 15.54 | 12.25 | 0,5 | 7 | |
CSK..P-2RS | 12 | - | 9.3 | 10000 | 32 | 14 | 6.1 | 2.77 | 0.05 | 3 | ||
15 | - | 17 | 8400 | 35 | 16 | 7.4 | 3.42 | 0.07 | 4 | |||
17 | - | 30 | 7350 | 40 | 17 | 7.9 | 3.8 | 0.09 | 5.6 | |||
20 | - | 50 | 6000 | 47 | 19 | 9.4 | 4.46 | 0.145 | 6 | |||
25 | - | 85 | 5200 | 52 | 20 | 10.7 | 5.46 | 0.175 | 6 | |||
30 | - | 138 | 4200 | 62 | 21 | 11.7 | 6.45 | 0.27 | 7.5 | |||
35 | - | 175 | 3600 | 72 | 22 | 12.6 | 7.28 | 0,4 | 8.2 | |||
40 | - | 325 | 3000 | 80 | 27 | 15.54 | 12.25 | 0,6 | 10 |
