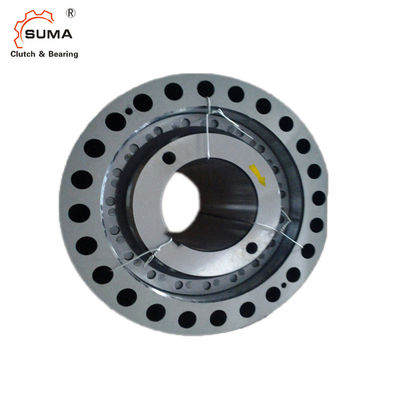

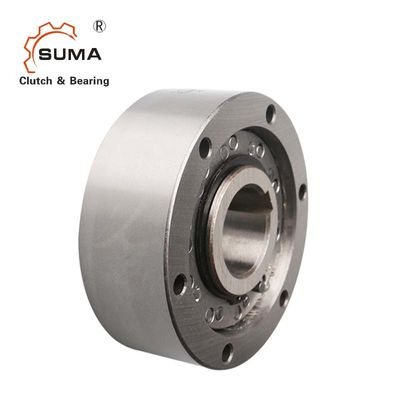

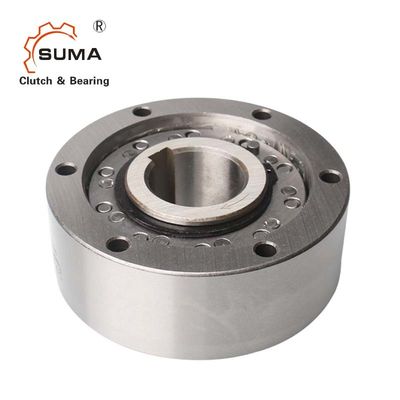

RSXM38 Backstop 24MM Tek Yönlü Debriyaj Rulman

             RSXM38 Backstop 24MM Tek Yönlü Debriyaj Rulman

Özellikler

RSXM serisi, son derece başarılı RSCI programıyla başlayan küçük ve orta ölçekli geri döndürmez kilit aralığını tamamlar.Tip RSXM, iç yarış dönen bir santrifüj kaldırmalı püskürtme tipi serbest tekerlektir.Sadece iç yarış serbest sürüş için tasarlanmıştır.Kendinden destekli olmayan bir tiptir. İç ve dış yatakların eş merkezliliğini sağlamak ve arka sayfada gösterildiği gibi eksenel ve radyal yükleri desteklemek için rulmanlar sağlanmalıdır.Eş merkezlilik ve salgı limitlerine uyulmalıdır.
RSXM tipi, şu anda güç aktarım ekipmanında kullanılan her türlü yağlayıcıyı kabul eder.Bu serbest tekerlekleri, ayrı yağlama olmadan doğrudan dişli kutularına monte etmek mümkündür.Bir yağ buharı genellikle yeterlidir.Ünite E-motorlarda olduğu gibi çoğunlukla tek yönlü çalışıyorsa gresle yağlama kabul edilebilir.Geri döndürmez kilit olarak kullanıldığında, aşma hızının karakteristik tablosunda verilen minimum hızın altına düşmeyeceği kontrol edilmelidir.

Boyut ve Kapasite

NOTLAR

1) Tmaks = 2 kez;T KN »Seçim sayfası 10 ila 13'e bakın

2) Bu izin verilen maksimum tork aktarım hızı n max, tork iletirken aşılmamalıdır.

3) Bu izin verilen minimum aşma hızı, sürekli çalışma altında düşürülmemelidir.Talep üzerine bu minimum hızın olası azaltılması.

4) İç yarış aşılır.DIN 6885.1'e göre kama yuvası

5) Tolerans +1 »Montaj ve bakım talimatlarına bakın

Montaj
