| Menşe yeri | ÇİN |
| Marka adı | SUMA |
| Sertifika | ISO SGS |
| Model numarası | AE30 |

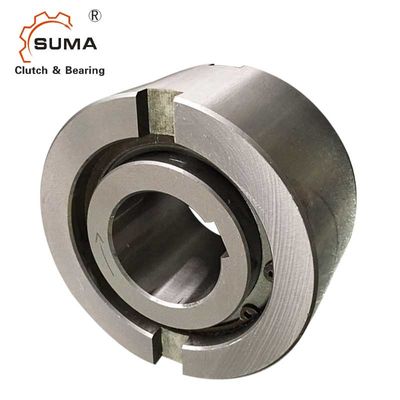

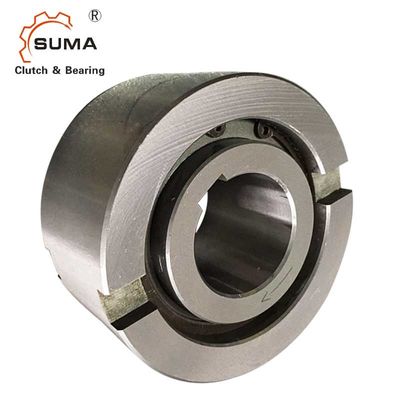

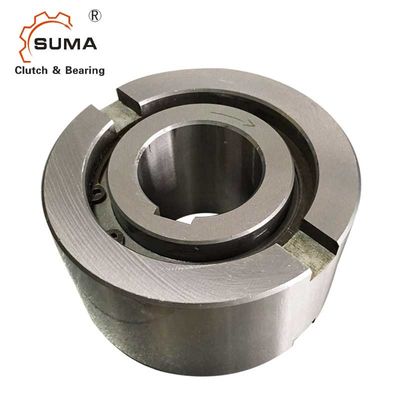

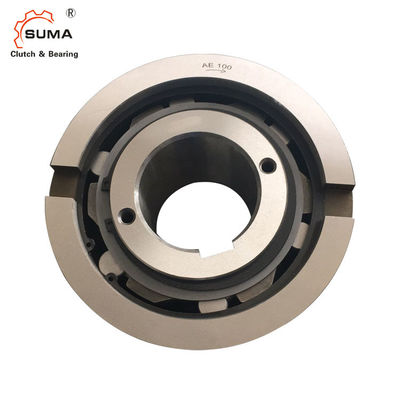

AE30 2100 RPM Tek Yönlü Filibir Makaralı Debriyaj Yatağı
Özellikler
Tip AE, rulmansız bir makaralı tip serbest tekerlektir.Eksenel ve radyal yükleri desteklemek için rulmanlar gereklidir.Yağlama ve sızdırmazlık da tesisat tarafından sağlanmalıdır.Nominal dış çap, standart bir bilyalı yatak boyutudur.
Tipik bir düzenleme, bu tipi aynı yuva çapı toleransına sahip bir yatağın yanına kurmaktır.
İç yatak mile kilitlenmiştir.Dış bilezik h6 toleransına sahiptir ve K7 toleranslı bir muhafazaya takılmalıdır.Ek yan çentikler, pozitif tork aktarımı sağlar.
Gövde toleransı R6 ise, çentik kullanımı gerekli değildir, ancak gövde montajdan sonra genişlemeyecek kadar güçlü olmalıdır.Bu tasarım bir eksenel kabul edebilir
± S/2 iç ve dış yuvanın yanlış hizalanması.
Teknik Veriler
| Kalem | AE30 |
| Malzeme | GCr15 |
| Çap çapı | 30 mm |
| Dış çap | 90 mm |
| Genişlik (B) | 44 mm |
| tork kapasitesi | 500 Nm |
| Aşan sınırlayıcı hız (iç yarış) | 2100 dev/dak |
| Limit aşımı sınırlayıcı hız (dış yarış) | 1500 dev/dak |
| Ağırlık | 1,5 kg |
| paket | Karton kutu veya gereksinimleriniz gibi |
Boyutlar ve Kapasiteler
| Tip | Boy | Aşırı hızlar | Ağırlık | Sürükleme torku | |||||||||||
|
AE
|
dH7 (mm) |
TKN1 (Nm ) |
Nimaks2) (dk.-1) |
Namax3) (dk.-1) |
Dh6 (mm) |
D5 (mm) |
D6 (mm) |
L (mm) |
s (mm) |
f (mm) |
e (mm) |
b (mm) |
t (mm) |
(kilogram) |
TR
(Ncm) |
| 12 | 17 | 3100 | 6000 | 37 | 28 | 20 | 20 | 4.5 | 0,5 | 0,8 | 6 | 3 | 0.11 | 0.7 | |
| 15 | 55 | 2300 | 5400 | 47 | 37 | 26 | 30 | 4.5 | 0,8 | 1.2 | 7 | 3.5 | 0.30 | 3.5 | |
| 20 | 146 | 2000 | 3600 | 62 | 50 | 35 | 34 | 5.5 | 0,8 | 1.2 | 8 | 3.5 | 0,55 | 8.4 | |
| 25 | 285 | 1700 | 2600 | 80 | 68 | 45 | 37 | 6.5 | 1 | 1.8 | 9 | 4 | 0.98 | 14 | |
| 30 | 500 | 1500 | 2100 | 90 | 75 | 50 | 44 | 6.2 | 1 | 1.8 | 12 | 5 | 1.50 | 23 | |
| 35 | 720 | 1300 | 1950 | 100 | 80 | 55 | 48 | 3.8 | 1 | 1.8 | 13 | 6 | 2.00 | 60 | |
| 40 | 1030 | 1200 | 1700 | 110 | 90 | 60 | 56 | 3.8 | 1.5 | 1.8 | 15 | 7 | 2.80 | 72 | |
| 45 | 1125 | 1050 | 1600 | 120 | 95 | 65 | 56 | 3.8 | 1.5 | 2.6 | 16 | 7 | 3.30 | 140 | |
| 50 | 2150 | 950 | 1300 | 130 | 110 | 75 | 63 | 5.8 | 1.5 | 2.6 | 17 | 8 | 4.20 | 180 | |
| 55 | 2675 | 850 | 1200 | 140 | 115 | 82 | 67 | 3.8 | 2 | 2.6 | 18 | 9 | 5.20 | 190 | |
| 60 | 3500 | 800 | 1100 | 150 | 125 | 90 | 78 | 7.6 | 2 | 2.6 | 18 | 9 | 6.80 | 240 | |
| 70 | 5813 | 650 | 900 | 170 | 140 | 100 | 95 | 7.6 | 2.5 | 2.6 | 20 | 9 | 10.5 | 320 | |
Montaj ve Kaplin
Resimler
