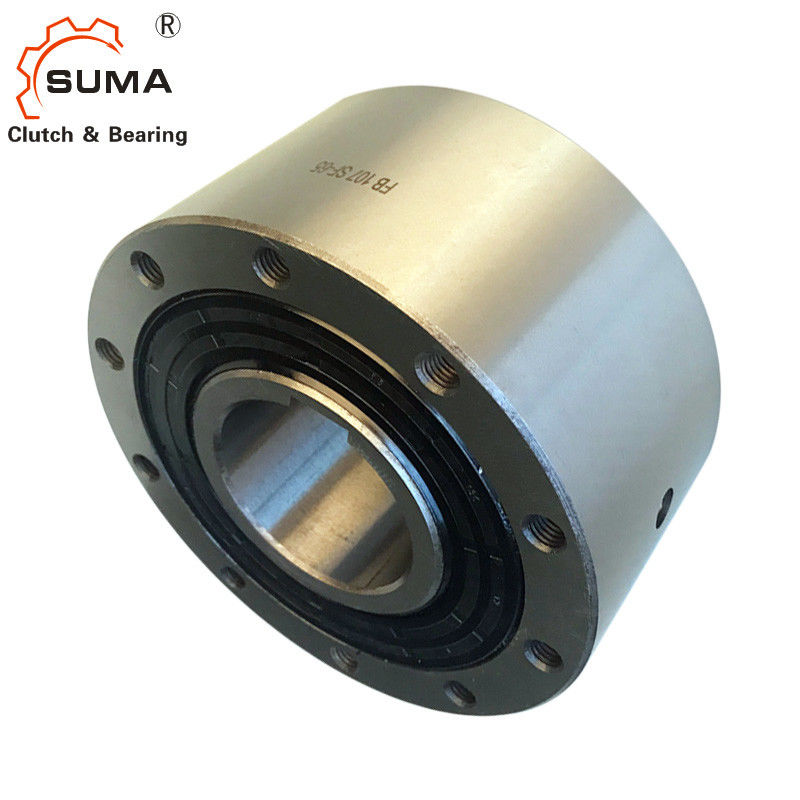

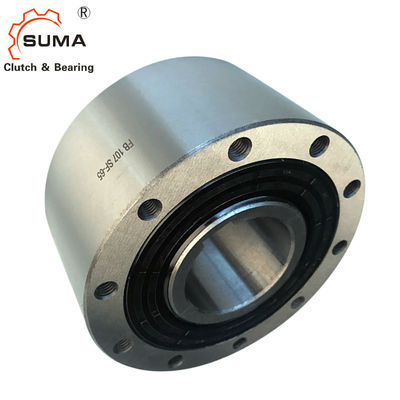

FB 82 GCr15 Tek Yönlü Frenli 750 Nm Koşu Debriyaj
Özellikler
Komple Freewheels FB, bilyeli yataklara sahip sızdırmaz püskürtmeli serbest tekerleklerdir.Yağ dolu ve kuruluma hazır olarak teslim edilirler. FB serbest tekerlekleri şu şekilde kullanılır:
➧ Geri durdurucular
➧ Taşan Kavramalar
➧ Endeksleme Serbest Tekerlekleri
Standart tipe ek olarak, daha uzun hizmet ömrü ve indeksleme doğruluğu için dört tip daha mevcuttur.
160 000 Nm'ye kadar nominal torklar. 300 mm'ye kadar delikler.Birçok standart delik mevcuttur.
Boyutlar ve Kapasiteler
ücretsiz eeee yılan balığı boyutu |
Ty pe |
isim inal tor kuyruk |
M özgürce çal topuklu/ dakika-1 çalışır |
balta hız özgürce çal topuklu/ dakika-1 çalışır |
Ty pe |
isim inal tor kuyruk |
Maks.hız özgürce çal topuklu/ dakika-1 çalışır |
Dış özgürce çal topuklu/ dakika-1 çalışır |
Ty pe |
isim inal tor kuyruk |
fışkırtma kaldırmak- kapalı de Han er halka spe ed dk-1 |
Maks.hız özgürce çal topuklu/ dakika-1 çalışır |
o ter yüzük dri ves min-1 |
Ty pe |
isim inal tor kuyruk |
fışkırtma havalanmak de dış halka hızı min-1 |
Maks.hız özgürce çal topuklu/ dakika-1 çalışır |
İç halka sürücü es dk-1 |
Ty pe |
isim inal tor kuyruk |
FB24 | CF | 45 | 4 800 | 5 500 | CFT | 45 | 4 800 | 5 500 | CFP | 19 | ||||||||||
FB29 | CF | 80 | 3 500 | 4 000 | CFT | 80 | 3 500 | 4 000 | CFP | 31 | ||||||||||
FB37 | bilimkurgu | 200 | 2 500 | 2 600 | SFT | 200 | 2 500 | 2 600 | CZ | 110 | 850 | 3 000 | 340 | SFP | 120 | |||||
FB44 | bilimkurgu | 320 | 1900 | 2 200 | SFT | 320 | 1900 | 2 200 | DX | 130 | 860 | 1900 | 344 | CZ | 180 | 800 | 2 600 | 320 | SFP | 180 |
57 | bilimkurgu | 630 | 1 400 | 1 750 | SFT | 630 | 1 400 | 1 750 | DX | 460 | 750 | 1 400 | 300 | LZ | 430 | 1 400 | 2 100 | 560 | SFP | 310 |
FB72 | bilimkurgu | 1 250 | 1 120 | 1 600 | SFT | 1 250 | 1 120 | 1 600 | DX | 720 | 700 | 1 150 | 280 | LZ | 760 | 1 220 | 1 800 | 488 | SFP | 630 |
FB82 | bilimkurgu | 1 800 | 1 025 | 1 450 | SFT | 1 800 | 1 025 | 1 450 | DX | 1000 | 670 | 1 050 | 268 | SFZ | 1 700 | 1 450 | 1 600 | 580 | SFP | 750 |
FB107 | bilimkurgu | 2 500 | 880 | 1 250 | SFT | 2 500 | 880 | 1 250 | DX | 1 500 | 610 | 900 | 244 | SFZ | 2 500 | 1 300 | 1 350 | 520 | SFP | 1 250 |
FB127 | bilimkurgu | 5 000 | 800 | 1 150 | SFT | 5 000 | 800 | 1 150 | SX | 3 400 | 380 | 800 | 152 | SFZ | 5 000 | 1 200 | 1 200 | 480 | SFP | 3 100 |
140 | bilimkurgu | 10 000 | 750 | 1 100 | SFT | 10 000 | 750 | 1 100 | SX | 7 500 | 320 | 750 | 128 | SFZ | 10 000 | 950 | 1 150 | 380 | SFP | 6 300 |
FB 200 | bilimkurgu | 20 000 | 630 | 900 | SFT | 20 000 | 630 | 900 | SX | 23 000 | 240 | 630 | 96 | SFZ | 20 000 | 680 | 900 | 272 | SFP | 12 500 |
FB 270 | bilimkurgu | 40 000 | 510 | 750 | SFT | 40 000 | 510 | 750 | kullanıcı deneyimi | 40 000 | 210 | 510 | 84 | SFZ | 37 500 | 600 | 750 | 240 | SFP | 25.000 |
FB340 | bilimkurgu | 80 000 | 460 | 630 | SFT | 80 000 | 460 | 630 | ||||||||||||
FB 440 | bilimkurgu | 160 000 | 400 | 550 | SFT | 160 000 | 400 | 550 |
Maksimum aktarılabilir tork, belirtilen nominal torkun 2 katıdır.Seçim torkunun belirlenmesi için sayfa 14'e bakın.
Filibir Boyutu | mm | mm | delik standart mm |
kırmızı mm |
mm | maks.mm | D mm | F mm |
G** | Hmm | L mm |
T mm |
Z** |
Ağırlık kilogram |
||
FB24 | 12 | 14* | 14* | 62 | 1,0 | M5 | 8 | 50 | 51 | 3 | 0,9 | |||||
FB29 | 15 | 17* | 17* | 68 | 1,0 | M5 | 8 | 52 | 56 | 3 | 1,1 | |||||
FB37 | 14 | 16 | 18 | 20 | 22* | 22* | 75 | 0,5 | M6 | 10 | 48 | 65 | 4 | 1,3 | ||
FB44 | 20 | 22 | 25* | 25* | 90 | 0,5 | M6 | 10 | 50 | 75 | 6 | 1,9 | ||||
FB57 | 25 | 28 | 30 | 32* | 32* | 100 | 0,5 | M8 | 12 | 65 | 88 | 6 | 2,8 | |||
FB72 | 35 | 38 | 40 | 42* | 42* | 125 | 1,0 | M8 | 12 | 74 | 108 | 12 | 5.0 | |||
FB82 | 35 | 40 | 45 | 50* | 50* | 135 | 2,0 | M10 | 16 | 75 | 115 | 12 | 5,8 | |||
FB107 | 50 | 55 | 60 | 65* | 65* | 170 | 2,5 | M10 | 16 | 90 | 150 | 10 | 11,0 | |||
FB127 | 50 | 60 | 70 | 75* | 75* | 200 | 3,0 | M12 | 18 | 112 | 180 | 12 | 19,0 | |||
FB140 | 65 | 75 | 80 | 90 | 95* | 250 | 5.0 | 16 | 25 | 150 | 225 | 12 | 42,0 | |||
FB200 | 110 | 120 | 120 | 300 | 5.0 | 16 | 25 | 160 | 270 | 16 | 62,0 | |||||
FB270 | 140 | 150 | 400 | 6,0 | M20 | 30 | 212 | 360 | 18 | 150,0 | ||||||
FB340 | 180 | 240 | 500 | 7,5 | M20 | 35 | 265 | 450 | 24 | 275,0 | ||||||
FB440 | 220 | 300 | 630 | 7,5 | M 30 | 40 | 315 | 560 | 24 | 510,0 |
DIN 6885'e göre kama kanalı, sayfa 1 •JS10 kama genişliği toleransı.
* DIN 6885'e göre kama, sayfa 3 •JS10 kama genişliği toleransı.
** Z = Hatve çemberi T üzerindeki G dişli delik sayısı.
Montaj ve Kaplin
Montaj
Müşteri bağlantı parçası dış çap D üzerindedir ve ardından yüze cıvatalanır. Milin toleransı ISO h6 veya j6 olmalı ve bağlantı parçasının pilot çapı D'nin toleransı ISO H7 veya J7 olmalıdır.
Sipariş için örnek
Filibir boyutu FB 72, püsküllü Z ve 38 mm delikli tip: •FB 72 LZ, d = 38 mm
FB 340 ve FB440 filibir boyutu sipariş ederken, lütfen X yönünde bakıldığında iç bileziğin serbest dönüş yönünü de belirtin: •saat yönünün tersine serbest veya •saat yönünde ücretsiz
