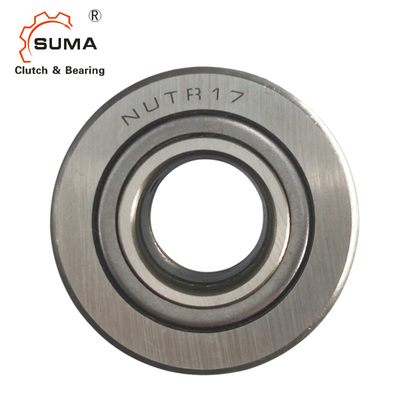

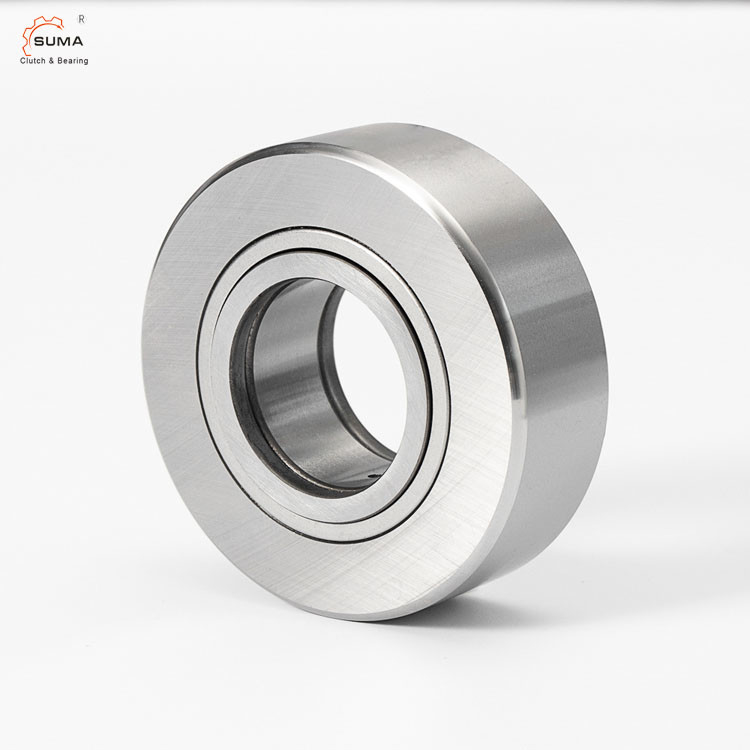

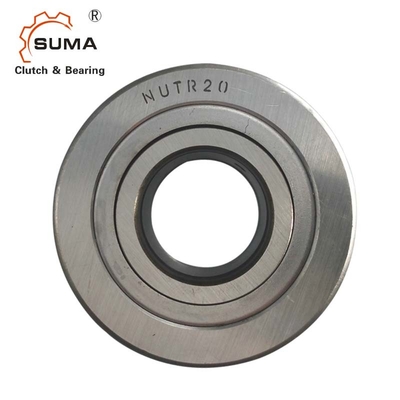

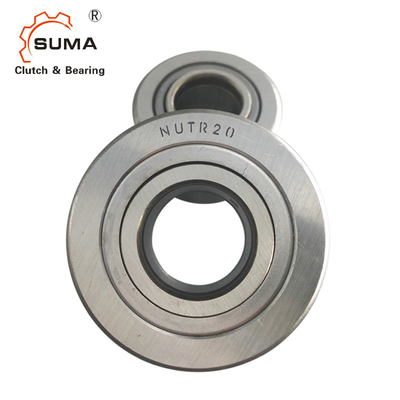

NUTR25 GCr15 Ağır Hizmet Boyunduruk Tipi Palet Makaralı Rulman
Özellikler
Model NUTR destek makarası, iğnelerle dolu çift sıralı makaralı rulmandır.Dış halka omuz tarafından yönlendirilir.
Rulmanın tüm parçaları, tam bir ünite oluşturmak için dış halkaya bastırılan conta kapağı ile kapatılmıştır.
Conta kapağı ve baskı yönlendirme halkası, yüksek verimli gaz contasını oluşturur.
Bu tür bir Model NUTR destekleyici makaralı iğneli rulman, ağır yüklere dayanabilir.
Yuvarlanma gövdesindeki eksenel kılavuz nedeniyle, yüksek hızda bile stok eksenel yüküne dayanabilir.Dış bileziğin yüzeyi silindir yüzü ise, yatağın tanımı NUYT...X'dir.
Boyutlar ve Kapasiteler
şaft çap |
Rulman Tanımı |
Sınır Boyutları |
Temel Yük Derecesi |
Sınırlama Hızı |
|||||||||
d | D | B | C | d1 | rs | ris |
boyunduruk tipi olarak palet makaraları |
||||||
Dinamik |
Statik |
Cw |
İnek |
||||||||||
mm | mm | dk | dk | N | rpm | ||||||||
35 | NUTR 15 | 15 | 35 | 19 | 18 | 20 | 0.6 | 0,3 | 23000 | 27000 | 16000 | 18300 | 6500 |
40 | NUTR 17 | 17 | 40 | 21 | 20 | 22 | 1 | 0,3 | 24800 | 31000 | 18500 | 22800 | 5500 |
42 | NUTR 15 42 | 15 | 42 | 19 | 18 | 20 | 0.6 | 0,3 | 23000 | 27000 | 19400 | 23800 | 6500 |
47 | NUTR 17 47 | 17 | 47 | 21 | 20 | 22 | 1 | 0,3 | 24800 | 31000 | 21300 | 28000 | 5500 |
NUTR 20 | 20 | 47 | 25 | 24 | 27 | 1 | 0,3 | 39000 | 50000 | 28000 | 35000 | 4200 | |
52 | NUTR 20 52 | 20 | 52 | 25 | 24 | 27 | 1 | 0,3 | 39000 | 50000 | 31500 | 41000 | 4200 |
NUTR 25 | 25 | 52 | 25 | 24 | 31 | 1 | 0,3 | 43500 | 60000 | 29000 | 37500 | 3400 | |
62 | NUTR 25 62 | 25 | 62 | 25 | 24 | 31 | 1 | 0,3 | 43500 | 60000 | 35500 | 50000 | 3400 |
NUTR 30 | 30 | 62 | 29 | 28 | 38 | 1 | 0,3 | 59000 | 79000 | 40000 | 51000 | 2600 | |
72 | NUTR 30 72 | 30 | 72 | 29 | 28 | 38 | 1 | 0,3 | 59000 | 79000 | 48000 | 65000 | 2600 |
BESLENME 35 | 35 | 72 | 29 | 28 | 44 | 1.1 | 0.6 | 65000 | 93000 | 45000 | 61000 | 2100 | |
80 | NUTR 35 80 | 35 | 80 | 29 | 28 | 44 | 1.1 | 0.6 | 65000 | 93000 | 51000 | 72000 | 2100 |
NUTR 40 | 40 | 80 | 32 | 30 | 51 | 1.1 | 0.6 | 90000 | 134000 | 56000 | 76000 | 1600 | |
85 | NUTR 45 | 45 | 85 | 32 | 30 | 55 | 1.1 | 0.6 | 95000 | 147000 | 56000 | 79000 | 1400 |
90 | NUTR 40 90 | 40 | 90 | 32 | 30 | 51 | 1.1 | 0.6 | 90000 | 134000 | 66000 | 96000 | 1600 |
NUTR 50 | 50 | 90 | 32 | 30 | 60 | 1.1 | 0.6 | 10000 | 161000 | 57000 | 81000 | 1300 | |
100 | NUTR 45 100 | 45 | 100 | 32 | 30 | 55 | 1.1 | 0.6 | 95000 | 147000 | 72000 | 10800 | 1400 |
110 | NUTR 50 110 | 50 | 110 | 32 | 30 | 60 | 1.1 | 0.6 | 10000 | 161000 | 76000 | 121000 | 1300 |
