B210 Tek Yönlü Kam Debriyaj Rulman Frenli Filibirler
Özellikler
Tip S200(B200), yataksız destekli bir yaylı tip filibirdir.
Spraglar doğrudan kullanıcı tarafından sağlanan şaft üzerinde çalışır.Eksenel ve radyal yükleri desteklemek için rulmanlar gereklidir.
Teknik Veriler
Kalem | B210 tek yönlü rulman |
Sürükleme Torku | 0.2Ncm |
Delik boyutu (mm) | 56.109 |
Dış yarış (mm) | 90 |
Tork Kapasitesi (Nm) | 784 |
Maks. İndeksleme (döngü/dak) | 1200 |
Ağırlık (kg) | 1 |
Boyutlar ve Kapasiteler
modeli |
Tork Kapasitesi (Nm) |
Sürükleme Torku (Nm) |
Maks. Taşma (d/dk) | Max.Idexing (döngü/dak) | A(+0 ila -0.6) | B | anahtar yolu | JIS Rulman No. |
Mil ÇapıC (+0 ila -0.025) |
Ağırlık (kilogram) |
|
şaft | Dış Yarış | ||||||||||
B203 | 39.2 | 0.1 | 2400 | 500 | 150 | 25 | 40(-0.014-0.039) | 4X2.5 | 6203 | 16.51 | 0.23 |
B204 | 58.8 | 0.1 | 2400 | 500 | 150 | 25 | 47(-0.014-0.039) | 5X3 | 6204 | 18.796 | 0.34 |
B205 | 98 | 0,2 | 1800 | 400 | 150 | 25 | 52(0.017-0.042) | 5X3 | 6205 | 23.622 | 0.45 |
B206 | 235 | 0,2 | 1800 | 350 | 150 | 28 | 62(-0.017-0.042) | 7X4 | 6206 | 32.766 | 0.68 |
B207 | 372 | 0,2 | 1800 | 300 | 150 | 28 | 72(-0.017—0.042) | 7X4 | 6207 | 42.088 | 0,8 |
B208 | 549 | 0,2 | 1800 | 200 | 150 | 32 | 80(-0.017-0.042) | 10X4.5 | 6208 | 46.761 | 0.91 |
B209 | 549 | 0,2 | 1800 | 200 | 150 | 32 | 85(-0.020-0.045) | 10X4.5 | 6209 | 46.761 | 0.95 |
B210 | 784 | 0.29 | 1200 | 200 | 150 | 32 | 90(-0.020-0.045) | 10X4.5 | 6210 | 56.109 | 1 |
B211 | 784 | 0.29 | 1200 | 200 | 150 | 32 | 100(-0.020-0.050) | 10X4.5 | 6211 | 56.109 | 1.4 |
B212 | 1230 | 0.29 | 1200 | 180 | 150 | 42 | 110(-0.020-0.050) | 10X4.5 | 6212 | 70.029 | 1.8 |
B213 | 1230 | 0.29 | 1200 | 180 | 150 | 42 | 120(-0.020-0.050) | 10X4.5 | 6213 | 70.029 | 2.3 |
B214 | 1390 | 0.39 | 180 | 180 | 150 | 42 | 125(-0.024-0.060) | 12X4.5 | 6214 | 79.356 | 2.4 |

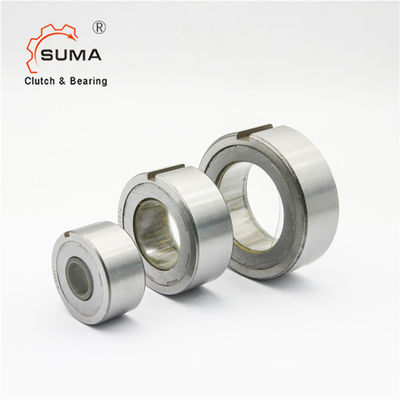

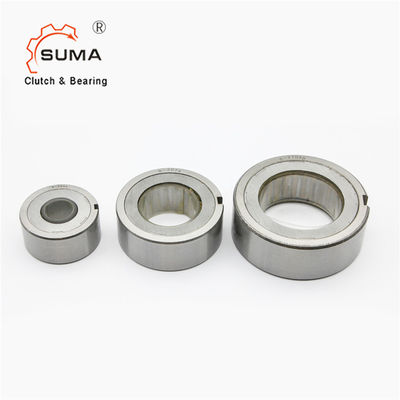

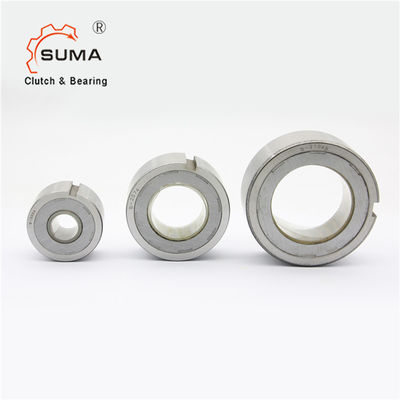

Resimler
