| Menşe yeri | ÇİN |
| Marka adı | SUMA |
| Sertifika | ISO SGS |
| Model numarası | DC4972(4C) |

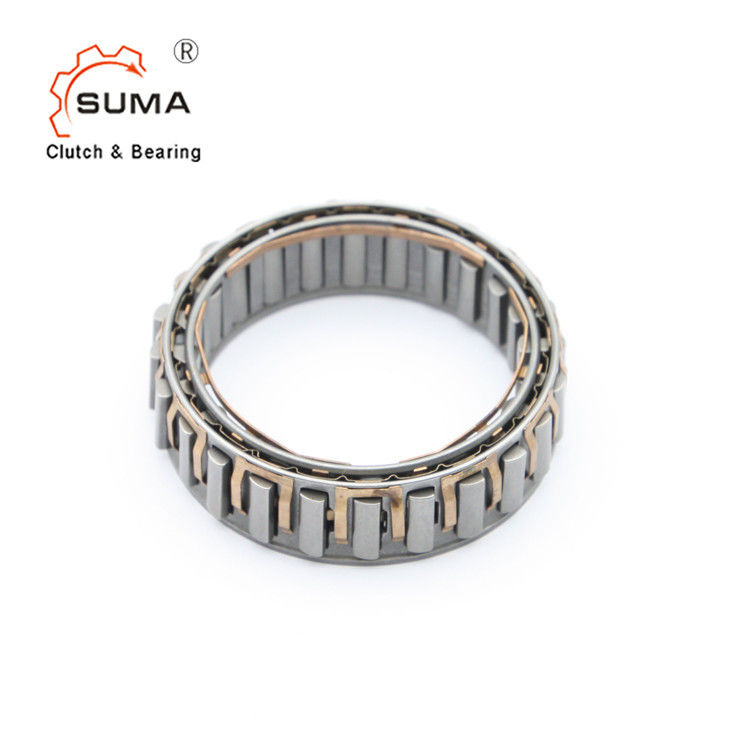

DC4972(4C) 13.5mm Kalınlık Yaylı Debriyaj Tek Yönlü Rulmanlar
Kısa Tanıtım
Tip DC, iç veya dış yuvaları olmayan, yaylı tip bir serbest tekerlek kafesidir.Yuvalar, eksenel ve radyal yükler için yatak desteği, yağlama ve sızdırmazlık sağlayan bir tasarımda kurulmalıdır.DC tipi versiyon-N, şu anda güç aktarım ekipmanında kullanılan her tür yağlayıcıyı kabul eder.
Sprag boşluk toleransı aşılmamalıdır.Filibirin sonraki sayfalarda gösterildiği gibi doğru bir şekilde çalışmasını sağlamak için, iç ve dış yuvaların her ikisi de minimum düz genişliğe "e" sahip olmalıdır ve herhangi bir girinti bulunmamalıdır.
Boyutlar ve Kapasiteler
|
Boy
|
TKN1) |
Aşırı hızlar |
Sprag alanı
|
NUMARA. kliplerin
|
Numara. bahar dalları |
Ağırlık | ||||||
| nimax2) | namax3) | Øa+0,008 -0.005 |
Øc± 0,013 | emin | Ødmin | Øbmaks | ||||||
| [Nm] | [dk-1] | [dk -1] | [mm] | [mm] | [mm] | [mm] | [mm] | [mm] | [kilogram] | |||
| DC2222G-N | 63 | 8600 | 4300 | 22.225 | 38.885 | 8,33±0,075 | 10 | 50 | 15 | - | 12 | 0.03 |
| DC2776-N | 119 | 6900 | 3400 | 27.762 | 44.422 | 8,33±0,075 | 13,5 | 58 | 18 | - | 14 | 0.055 |
| DC3034-N | 124 | 6300 | 3100 | 30.34 | 47 | 8,33±0,075 | 13,5 | 62 | 20 | - | 14 | 0.06 |
| DC3175(3C)-N | 159 | 6000 | 3000 | 31.75 | 48.41 | 8,33±0,075 | 13,5 | 63 | 21 | 3 | 16 | 0.06 |
| DC3809A-N | 275 | 5000 | 2500 | 38.092 | 54.752 | 8,33±0,075 | 16 | 71 | 25 | - | 18 | 0.085 |
| DC4127(3C)-N | 224 | 4600 | 2300 | 41.275 | 57.935 | 8,33±0,075 | 13,5 | 75 | 27 | 3 | 18 | 0.09 |
| DC4445A-N | 363 | 4300 | 2100 | 44.45 | 61.11 | 8,33±0,1 | 16 | 79 | 29 | - | 20 | 0.095 |
| DC4972(4C)-N | 306 | 3800 | 1900 | 49.721 | 66.381 | 8,33±0,1 | 13,5 | 86 | 33 | 4 | 22 | 0.1 |
| DC5476A-N | 525 | 3500 | 1700 | 54.765 | 71.425 | 8,33±0,1 | 16 | 92 | 36 | - | 24 | 0.11 |
| DC5476A(4C)-N | 525 | 3500 | 1700 | 54.765 | 71.425 | 8,33±0,1 | 16 | 92 | 36 | 4 | 24 | 0.13 |
| DC5476B(4C)-N | 769 | 3500 | 1700 | 54.765 | 71.425 | 8,33±0,1 | 21 | 92 | 36 | 4 | 24 | 0.18 |
| DC5476C(4C)-N | 990 | 3500 | 1700 | 54.765 | 71.425 | 8,33±0,1 | 25.4 | 92 | 36 | 4 | 24 | 0,2 |
| DC5776A-N | 604 | 3300 | 1600 | 57.76 | 74.42 | 8,33±0,1 | 16 | 98 | 38 | - | 26 | 0.11 |
| DC6334B-N | 806 | 3000 | 1500 | 63.34 | 80 | 8,33±0,1 | 21 | 104 | 42 | - | 26 | 0.175 |
| DC7221(5C)-N | 675 | 2600 | 1300 | 72.217 | 88.877 | 8,33±0,1 | 13,5 | 115 | 48 | 5 | 30 | 0.14 |
| DC7221B-N | 1279 | 2600 | 1300 | 72.217 | 88.877 | 8,33±0,1 | 21 | 115 | 48 | - | 30 | 0.185 |
| DC7221B(5C)-N | 1279 | 2600 | 1300 | 72.217 | 88.877 | 8,33±0,1 | 21 | 115 | 48 | 5 | 30 | 0.21 |
| DC7969C(5C)-N | 2038 | 2400 | 1200 | 79.698 | 96.358 | 8,33±0,1 | 25.4 | 124 | 53 | 5 | 34 | 0.28 |
| DC8334C-N | 2055 | 2300 | 1100 | 83.34 | 100.000 | 8,33±0,1 | 25.4 | 132 | 55 | - | 34 | 0.27 |
| DC8729A-N | 1250 | 2200 | 1100 | 87.29 | 103.96 | 8,33±0,1 | 16 | 134 | 58 | - | 34 | 0.165 |
| DC10323A(5C)*-N | 1612 | 1800 | 900 | 103.231** | 119.891 | 8,33±0,1 | 16 | 155 | 68 | 5 | 40 | 0,205 |
| DC12334C*-N | 4800 | 1500 | 750 | 123.340** | 140.000 | 8,33±0,1 | 25.4 | 184 | 80 | - | 50 | 0,4 |
| DC12388C(11C) | 4875 | 1500 | 750 | 123.881 | 142.88 | 9,50±0,1 | 25.4 | 186 | 80 | 11 | 44 | 0,4 |
NOTLAR
1) T max = 2 × T KN
» Seçim sayfa 12 ila 19'a bakın
2) İç yarış aşımları
3) Dış yarış aşımları
*) İç kafes merkezleme flanşı karşı taraftadır.
yan
**) Toleransın ± 0,013'e uzatılmasına izin verilir
