Fren Debriyaj Yatağı
>
|
| Menşe yeri | ÇİN |
| Marka adı | SUMA |
| Sertifika | ISO SGS |
| Model numarası | DC12388C(11C) |

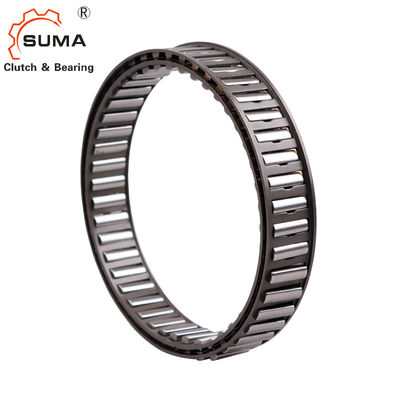

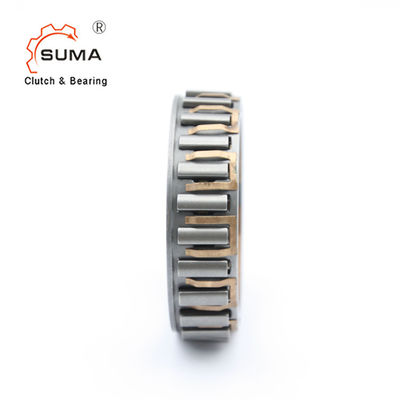

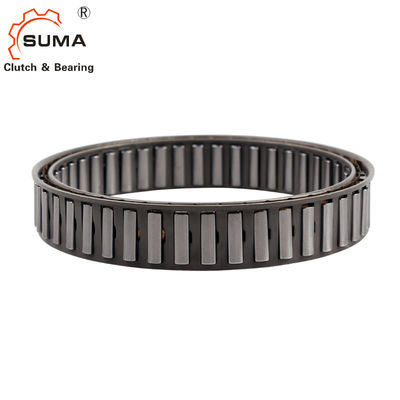

DC12388C(11C) 25.4MM Tek Yönlü Fren Debriyaj Backstop Filibir Rulman Kafesi
DC Makaralı Debriyaj Rulmanının Kısa Tanıtımı
Tip DC, iç veya dış yuvaları olmayan, yaylı tip bir serbest tekerlek kafesidir.Yuvalar, eksenel ve radyal yükler için yatak desteği, yağlama ve sızdırmazlık sağlayan bir tasarımda kurulmalıdır.
DC tipi versiyon-N, şu anda güç aktarım ekipmanında kullanılan her tür yağlayıcıyı kabul eder.
Boyutları ve KapasiteleriDC Fren Debriyaj Yatağı
|
Boy
|
TKN1) |
Aşırı hızlar |
Sprag alanı
|
NUMARA. kliplerin
|
Numara. bahar dalları |
Ağırlık | ||||||
| nimax2) | namax3) | Øa+0,008 -0.005 |
Øc± 0,013 | emin | Ødmin | Øbmaks | ||||||
| [Nm] | [dk-1] | [dk -1] | [mm] | [mm] | [mm] | [mm] | [mm] | [mm] | [kilogram] | |||
| DC2222G-N | 63 | 8600 | 4300 | 22.225 | 38.885 | 8,33±0,075 | 10 | 50 | 15 | - | 12 | 0.03 |
| DC2776-N | 119 | 6900 | 3400 | 27.762 | 44.422 | 8,33±0,075 | 13,5 | 58 | 18 | - | 14 | 0.055 |
| DC3034-N | 124 | 6300 | 3100 | 30.34 | 47 | 8,33±0,075 | 13,5 | 62 | 20 | - | 14 | 0.06 |
| DC3175(3C)-N | 159 | 6000 | 3000 | 31.75 | 48.41 | 8,33±0,075 | 13,5 | 63 | 21 | 3 | 16 | 0.06 |
| DC3809A-N | 275 | 5000 | 2500 | 38.092 | 54.752 | 8,33±0,075 | 16 | 71 | 25 | - | 18 | 0.085 |
| DC4127(3C)-N | 224 | 4600 | 2300 | 41.275 | 57.935 | 8,33±0,075 | 13,5 | 75 | 27 | 3 | 18 | 0.09 |
| DC4445A-N | 363 | 4300 | 2100 | 44.45 | 61.11 | 8,33±0,1 | 16 | 79 | 29 | - | 20 | 0.095 |
| DC4972(4C)-N | 306 | 3800 | 1900 | 49.721 | 66.381 | 8,33±0,1 | 13,5 | 86 | 33 | 4 | 22 | 0.1 |
| DC5476A-N | 525 | 3500 | 1700 | 54.765 | 71.425 | 8,33±0,1 | 16 | 92 | 36 | - | 24 | 0.11 |
| DC5476A(4C)-N | 525 | 3500 | 1700 | 54.765 | 71.425 | 8,33±0,1 | 16 | 92 | 36 | 4 | 24 | 0.13 |
| DC5476B(4C)-N | 769 | 3500 | 1700 | 54.765 | 71.425 | 8,33±0,1 | 21 | 92 | 36 | 4 | 24 | 0.18 |
| DC5476C(4C)-N | 990 | 3500 | 1700 | 54.765 | 71.425 | 8,33±0,1 | 25.4 | 92 | 36 | 4 | 24 | 0,2 |
| DC5776A-N | 604 | 3300 | 1600 | 57.76 | 74.42 | 8,33±0,1 | 16 | 98 | 38 | - | 26 | 0.11 |
| DC6334B-N | 806 | 3000 | 1500 | 63.34 | 80 | 8,33±0,1 | 21 | 104 | 42 | - | 26 | 0.175 |
| DC7221(5C)-N | 675 | 2600 | 1300 | 72.217 | 88.877 | 8,33±0,1 | 13,5 | 115 | 48 | 5 | 30 | 0.14 |
| DC7221B-N | 1279 | 2600 | 1300 | 72.217 | 88.877 | 8,33±0,1 | 21 | 115 | 48 | - | 30 | 0.185 |
| DC7221B(5C)-N | 1279 | 2600 | 1300 | 72.217 | 88.877 | 8,33±0,1 | 21 | 115 | 48 | 5 | 30 | 0.21 |
| DC7969C(5C)-N | 2038 | 2400 | 1200 | 79.698 | 96.358 | 8,33±0,1 | 25.4 | 124 | 53 | 5 | 34 | 0.28 |
| DC8334C-N | 2055 | 2300 | 1100 | 83.34 | 100.000 | 8,33±0,1 | 25.4 | 132 | 55 | - | 34 | 0.27 |
| DC8729A-N | 1250 | 2200 | 1100 | 87.29 | 103.96 | 8,33±0,1 | 16 | 134 | 58 | - | 34 | 0.165 |
| DC10323A(5C)*-N | 1612 | 1800 | 900 | 103.231** | 119.891 | 8,33±0,1 | 16 | 155 | 68 | 5 | 40 | 0,205 |
| DC12334C*-N | 4800 | 1500 | 750 | 123.340** | 140.000 | 8,33±0,1 | 25.4 | 184 | 80 | - | 50 | 0,4 |
| DC12388C(11C) | 4875 | 1500 | 750 | 123.881 | 142.88 | 9,50±0,1 | 25.4 | 186 | 80 | 11 | 44 | 0,4 |
NOTLAR
1) T max = 2 × T KN
» Seçim sayfa 12 ila 19'a bakın
2) İç yarış aşımları
3) Dış yarış aşımları
*) İç kafes merkezleme flanşı karşı taraftadır.
yan
**) Toleransın ± 0,013'e uzatılmasına izin verilir
Montaj Örneği
ResimleriDC Fren Debriyaj Yatağı
