| Menşe yeri | ÇANGZHOU ÇİN |
| Marka adı | SUMA |
| Sertifika | ISO SGS |
| Model numarası | BA55R |

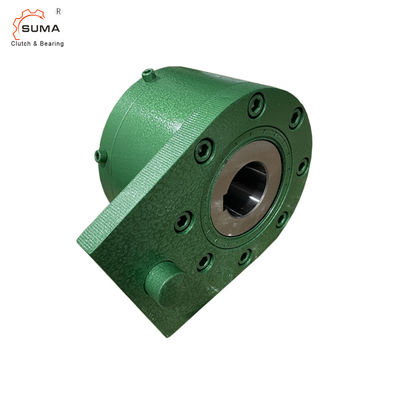

BA55R Komple Freewheel Backstop Debriyaj Tek Yönlü Makaralı Rulmanlar
Özellikler :
kaldıraç kolu ile
silindirler ile
Komple Serbest Tekerlekler BA … R ve BC … R, manivela kollu, bilyalı rulmanlı sızdırmaz makaralı serbest tekerleklerdir.BA … R serbest tekerlekleri bir uç kapağa sahiptir ve mil uçlarına takılır.Yağ doldurma, filibir milin ucuna takıldıktan sonra gerçekleştirilir.BC … R serbest tekerlekleri, yağla doldurulmuş olarak sağlanır ve miller veya mil uçları üzerinde düzenlenir.
Düşük ila orta hızda serbest dönme işlemine sahip uygulamalar için.57 500 Nm'ye kadar nominal torklar.150 mm'ye kadar delikler.
Teknik parametre :
| Filibir Boyutu | Tip |
Nominal tork MN Nm |
Maks.hız İç halka serbest tekerlekler min-1 |
Sıkılmış Standart maks.mm mm |
A mm |
C mm |
D mm |
E mm |
H mm |
K mm |
L mm |
N mm |
Ö mm |
P mm |
Q mm |
R mm |
S için Vida |
Ağırlık kilogram |
||
| BA12 | BC12 | R | 150 | 1 750 | 15 | 15 | 71 | 50 | 71 | 8 | 53 | 4,5 | 68 | 9 | 91 | 11,5 | 42 | 45 | M6 | 2 |
| BA15 | M.Ö.15 | R | 230 | 1 650 | 20 | 20 | 81 | 60 | 81 | 8 | 62 | 4,5 | 70 | 9 | 93 | 13,5 | 50 | 50 | M6 | 3 |
| BA18 | M.Ö.18 | R | 340 | 1 550 | 25 | 25 | 96 | 70 | 96 | 8 | 73 | 4,5 | 70 | 9 | 96 | 15,5 | 60 | 60 | M10 | 4 |
| BA20 | BC20 | R | 420 | 1 450 | 30 | 30 | 110 | 90 | 106 | 8 | 80 | 2,5 | 77 | 11 | 104 | 19,5 | 65 | 70 | M10 | 5 |
| BA25 | M.Ö.25 | R | 800 | 1 250 | 40 | 40 | 126 | 100 | 126 | 8 | 90 | 2,5 | 93 | 11 | 125 | 19,5 | 75 | 80 | M12 | 8 |
| BA28 | M.Ö.28 | R | 1 200 | 1 100 | 45 | 45 | 140 | 110 | 136 | 10 | 105 | 3,5 | 95 | 14 | 129 | 24,5 | 85 | 90 | M12 | 9 |
| BA30 | BC30 | R | 1 600 | 1000 | 50 | 50 | 155 | 120 | 151 | 10 | 120 | 3,5 | 102 | 16 | 140 | 27,5 | 95 | 100 | 16 | 12 |
| BA35 | M.Ö.35 | R | 1 800 | 900 | 55 | 55 | 170 | 130 | 161 | 10 | 140 | 3,5 | 110 | 19 | 151 | 33,5 | 112 | 110 | 16 | 15 |
| BA40 | BC40 | R | 3 500 | 800 | 60 | 60 | 190 | 150 | 181 | 12 | 160 | 5,5 | 116 | 22 | 160 | 37,5 | 130 | 120 | 16 | 20 |
| BA45 | BC45 | R | 7 100 | 750 | 70 | 70 | 210 | 160 | 196 | 14 | 175 | 7,0 | 130 | 26 | 176 | 41,5 | 140 | 130 | 16 | 25 |
| BA50 | BC50 | R | 7 500 | 700 | 75 | 75 | 220 | 180 | 206 | 14 | 185 | 7,0 | 132 | 26 | 178 | 41,5 | 150 | 140 | 16 | 30 |
| BA52 | BC52 | R | 9 300 | 650 | 80 | 80 | 230 | 190 | 216 | 14 | 200 | 4,5 | 150 | 26 | 208 | 41,5 | 160 | 150 | M20 | 35 |
| BA55 | BC55 | R | 12 500 | 550 | 90 | 90 | 255 | 200 | 246 | 15 | 210 | 3,5 | 170 | 29 | 228 | 49,5 | 170 | 160 | M20 | 50 |
| BA60 | BC60 | R | 14 500 | 500 | 105 | 295 | 220 | 291 | 20 | 250 | 8,5 | 206 | 35 | 273 | 60,0 | 200 | 190 | M24 | 91 | |
| BA70 | BC70 | R | 22 500 | 425 | 120 | 335 | 260 | 321 | 25 | 280 | 14,0 | 215 | 39 | 291 | 65,0 | 225 | 210 | M24 | 115 | |
| BA80 | BC80 | R | 25.000 | 375 | 130 | 360 | 280 | 351 | 30 | 280 | 18,5 | 224 | 39 | 302 | 65,0 | 225 | 220 | M24 | 150 | |
| BA90 | BC90 | R | 33 500 | 350 | 140 | 385 | 300 | 371 | 35 | 310 | 22,5 | 236 | 55 | 314 | 70,0 | 250 | 240 | M 30 | 180 | |
| BA95 | BC95 | R | 35 000 | 300 | 150 | 400 | 350 | 391 | 40 | 310 | 27,5 | 249 | 55 | 337 | 70,0 | 250 | 250 | M 30 | 225 | |
| BA100 | BC100 | R | 57 500 | 250 | 150 | 420 | 380 | 411 | 45 | 345 | 31,5 | 276 | 60 | 372 | 80,0 | 280 | 270 | M 30 | 260 | |
