| Menşe yeri | ÇİN |
| Marka adı | SUMA |
| Sertifika | ISO SGS |
| Model numarası | ASNU50 NFS50 TFS50 |

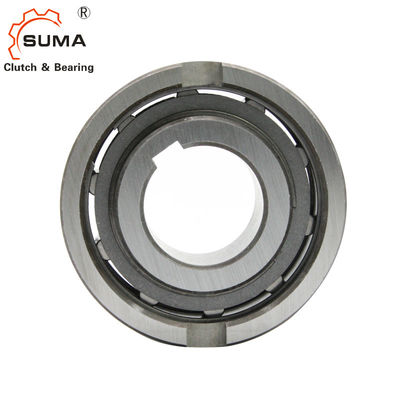

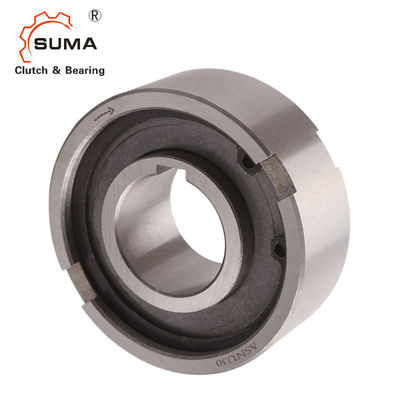

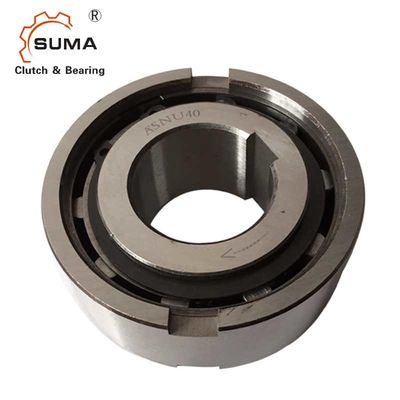

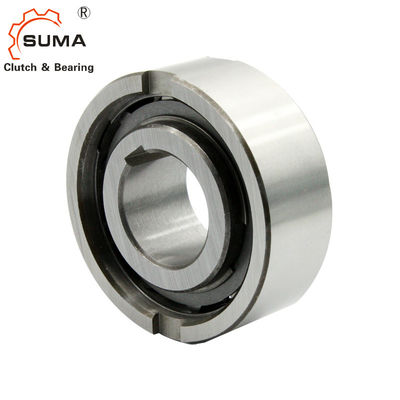

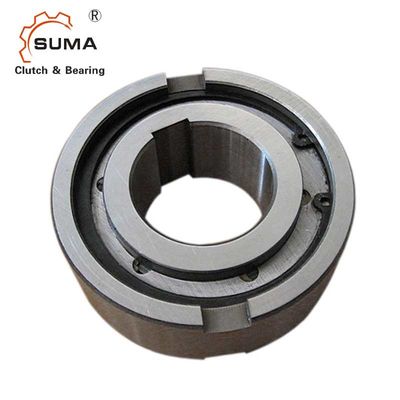

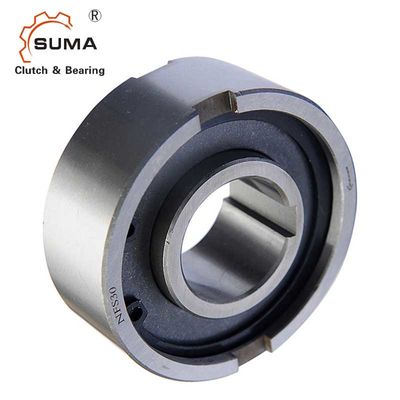

ASNU50 NFS50 TFS50 Tek Yönlü Filibir Debriyaj Kamalı Tip Rulmanlar
Makaralı Tek Yönlü Debriyaj Rulmanlarının Özellikleri
ASNU NFS TFS, rulmansız bir makaralı tip serbest tekerlektir.Rulmanlar aksil ve radyal yükleri destekler.
Yağlama ve sızdırmazlık da montaj ile sağlanmalıdır.
ASNU NFS tipi tek yönlü debriyaj, rulman desteksiz bir makaralı tip olduğundan, eksenel ve radyal yükleri desteklemek için rulmanlara ihtiyaç vardır.Yağlama ve sızdırmazlık da tesisat tarafından sağlanmalıdır.
İç yatak mile kilitlenmiştir.
Dış bilezik, H7 mahfazasına bir pres oturması sağlamak için pozitif n6 toleransına sahiptir.
Teknik VerileriASNU25 Makaralı Tek Yönlü Debriyaj Rulmanları
| Ürün adı | Tek yönlü debriyaj yatağı |
| modeli | ASNU50 NFS50 TFS50 |
| Malzeme | Krom Çelik GCr15 |
| İç çap | 50 mm |
| Dış çap | 110 mm |
| Kalınlık | 40mm |
| tork kapasitesi | 125Nm |
| Dönme hızı | 1013 devir/dakika |
| Ağırlık | 1.74kg |
| paket | Karton Kutu / Ahşap kutu |
Boyutları ve KapasiteleriASNU25 Makaralı Tek Yönlü Debriyaj Rulmanları
| Tip | Boy |
TKN1) |
taşma hızlar |
Ağırlık
|
Sürükleme torku | |||||||||
|
ASNU (NFS) |
dH7 | nimax2) | namax3) | Dn6 | D5 | L | b | t | s | e | f | TR | ||
| [mm] | [Nm] | [dk-1] | [dk-1] | [mm] | [mm] | [mm] | [mm] | [mm] | [mm] | [mm] | [mm] | [kilogram] | [Ncm] | |
| 8 | 12 | 3300 | 5000 | 35 | 28 | 13 | 4 | 1.4 | 2.4 | 0,6 | 0,3 | 0.07 | 1.6 | |
| 12 | 12 | 3300 | 5000 | 35 | 28 | 13 | 4 | 1.4 | 2.4 | 0,6 | 0,3 | 0.06 | 1.6 | |
| 15 | 30 | 2400 | 3600 | 42 | 37 | 18 | 5 | 1.8 | 2.4 | 0,8 | 0,3 | 0.11 | 1.9 | |
| 17 | 49 | 2300 | 3400 | 47 | 40 | 19 | 5 | 2.3 | 2.4 | 1.2 | 0,8 | 0.15 | 1.9 | |
| 20 | 78 | 2100 | 3100 | 52 | 42 | 21 | 6 | 2.3 | 2.4 | 1.2 | 0,8 | 0.19 | 1.9 | |
| 25 | 125 | 1700 | 2600 | 62 | 51 | 24 | 8 | 2.8 | 2.4 | 1.2 | 0,8 | 0.38 | 5.6 | |
| 30 | 255 | 1400 | 2200 | 72 | 60 | 27 | 10 | 2.5 | 2.4 | 1.8 | 1 | 0,54 | 14 | |
| 35 | 383 | 1200 | 1900 | 80 | 70 | 31 | 12 | 3.5 | 2.4 | 1.8 | 1 | 0.74 | 16 | |
| 40 | 538 | 1100 | 1700 | 90 | 78 | 33 | 12 | 4.1 | 2.5 | 1.8 | 1 | 0.92 | 38 | |
| 45 | 780 | 1000 | 1600 | 100 | 85 | 36 | 14 | 4.6 | 2.5 | 1.8 | 1 | 1.31 | 43 | |
| 50 | 1013 | 850 | 1350 | 110 | 92 | 40 | 14 | 5.6 | 2.5 | 1.8 | 1 | 1.74 | 55 | |
| 60 | 1825 | 750 | 1050 | 130 | 110 | 46 | 18 | 5.5 | 3.6 | 2.6 | 1.5 | 2.77 | 110 | |
| 70 | 2300 | 600 | 950 | 150 | 125 | 51 | 20 | 6.9 | 3.6 | 2.6 | 1.5 | 4.16 | 140 | |
| 80 | 3275 | 550 | 850 | 170 | 140 | 58 | 20 | 7.5 | 3.6 | 2.6 | 1.5 | 6.09 | 180 | |
| 90 | 5325 | 500 | 750 | 190 | 160 | 64 | 20 | 8 | 3.6 | 2.6 | 2 | 8.2 | 230 | |
| 100 | 7250 | 450 | 680 | 215 | 175 | 73 | 24 | 8.5 | 3.6 | 2.6 | 2 | 12.6 | 380 | |
| 120 | 13500 | 370 | 550 | 260 | 215 | 86 | 28 | 10 | 3.6 | 2.6 | 2.5 | 22 | 650 | |
| 150 | 26625 | 300 | 460 | 320 | 260 | 108 | 32 | 12 | 3.6 | 3.6 | 2.5 | 42 | 1000 | |
| 200 | 44500 | 230 | 350 | 420 | 350 | 138 | 45 | 16 | 7.6 | 3.6 | 3 | 93 | 2000 | |
NOTLAR
ASNU8-12, ASNU200 kama yuvası, DIN 6885'e göre. 1,
DIN 6885.3'e göre diğer boyutlar
1) Tmaks = 2 kez;T KN
2) İç yarış aşımları
3) Dış yarış aşımları
Montaj Örneği
