Fren Debriyaj Yatağı
>
|
| Menşe yeri | ÇİN |
| Marka adı | SUMA |
| Sertifika | ISO SGS |
| Model numarası | RSXM66 |

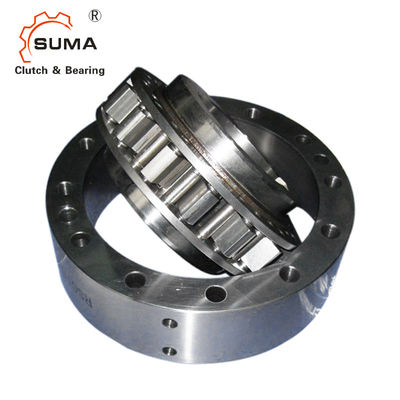

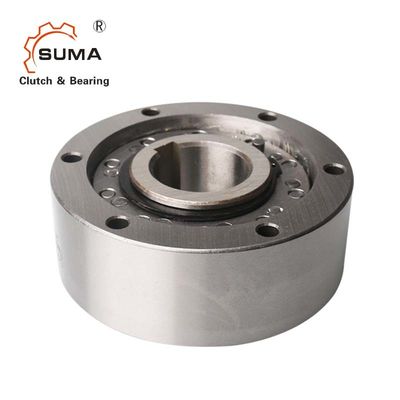

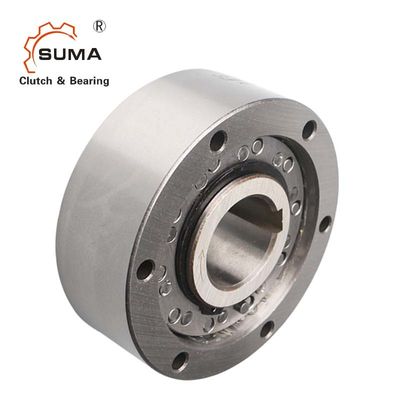

RSXM66 Tek Yönlü Basınçlı Rulman Tek Yönlü Debriyaj
Özellikler
RSXM serisi, son derece başarılı RSCI programıyla başlayan küçük ve orta ölçekli backstop serisini tamamlıyor.Tip RSXM, iç yarış dönen bir santrifüj kaldırmalı püskürtme tipi serbest tekerlektir.Sadece iç yarış serbest sürüş için tasarlanmıştır.Kendinden destekli olmayan bir tiptir. İç ve dış yatakların eş merkezliliğini sağlamak ve arka sayfada gösterildiği gibi eksenel ve radyal yükleri desteklemek için rulmanlar sağlanmalıdır.
Boyut ve Kapasite
| Tip | Çap çapı | tork | Aşırı hızlar |
|
||||||
| RSXM | dH7 | TKN1) | nmax2) | nimin3) | nimax4) | D5) | D1h6 | D2H7 | L | Ağırlık |
| [mm] | [Nm] | [dk-1 ] | [dk-1 ] | [dk-1 ] | [mm] | [mm] | [mm] | [mm] | [kilogram] | |
| 31 | 20 | 100 | 340 | 820 | 20000 | 85 | 31 | 55 | 24 | 0.75 |
| 38 | 20.25 | 135 | 320 | 770 | 18500 | 90 | 38 | 62 | 24 | 0.95 |
| 46 | 25.3 | 425 | 300 | 720 | 13500 | 95 | 46 | 70 | 35 | 1.4 |
| 51 | 30.35 | 525 | 220 | 525 | 12500 | 105 | 51 | 75 | 35 | 1.8 |
| 56 | 35.4 | 625 | 210 | 500 | 11500 | 110 | 56 | 80 | 35 | 1.8 |
| 61 | 35.4 | 420 | 265 | 640 | 14000 | 120 | 61 | 85 | 25 | 1.8 |
| 66 | 35.40.45 | 850 | 200 | 480 | 10000 | 132 | 66 | 90 | 35 | 2.7 |
| 76 | 40.45.50 | 1100 | 190 | 460 | 9000 | 140 | 76 | 100 | 35 | 3.1 |
| 86 | 45.5 | 1450 | 180 | 440 | 8000 | 150 | 86 | 110 | 40 | 4.2 |
| 101 | 45.55.60.70 | 1950 | 175 | 420 | 6500 | 175 | 101 | 125 | 50 | 7.3 |
NOTLAR
1) Tmaks = 2 kez;T KN »Seçim sayfası 10 ila 13'e bakın
2) Bu izin verilen maksimum tork aktarım hızı n max, tork iletirken aşılmamalıdır.
3) Bu izin verilen minimum aşma hızı, sürekli çalışma altında düşürülmemelidir.Talep üzerine bu minimum hızın olası azaltılması.
4) İç yarış aşılır.DIN 6885.1'e göre kama yuvası
5) Tolerans +1 »Montaj ve bakım talimatlarına bakın
Montaj
