Fren Debriyaj Yatağı
>
|
| Menşe yeri | ÇİN |
| Marka adı | SUMA |
| Sertifika | ISO SGS |
| Model numarası | FSO700 HPI700 |

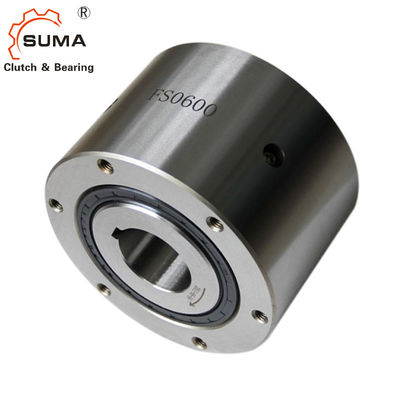

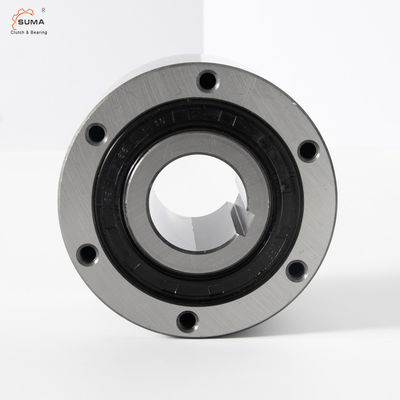

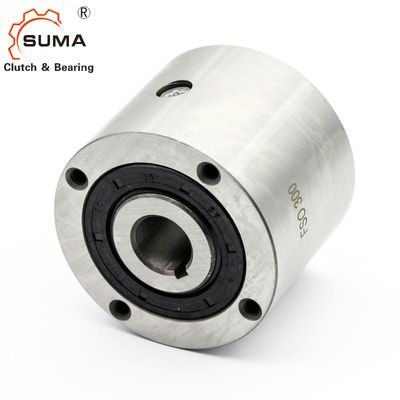

FSO700 HPI700 Tek Yönlü Frenli Filibir Kam Debriyaj Yatağı
Özellikler
FSO, FSO-GR ve HPI 300 ila 700 arası tipler, iki bilyalı rulman kullanan, bağımsız, sızdırmaz ve yatak destekli, yaylı tip serbest tekerleklerdir.
Yağlama
FSO ve HPI tipleri yağla yağlanır ve standart mil dudak keçeleri kullanır.
Tip FSO-GR gresle yağlanır ve temassız labirent contalarla donatılabilir.
Tip HPI, yüksek hızlı indeksleme uygulamaları için özel olarak tasarlanmıştır.
Boyutlar ve Kapasiteler
| Tip | Boy |
tork TKN1 [Nm] |
Aşırı hızlar [dk.-1] |
ÖLÇÜ ( MM ) | yağlayıcı | Ağırlık | Tork Sürükleme | |||||||||||||||
| FSO FSO-GR HPI |
ÖSO nmaksimum2) |
FSO-GR nmaksimum3) |
dH7-bxh |
d4) en az en çok |
A |
B -0.05 |
C | E | F | G | z | J | K | L | f | ÖSO | FSO..GR | HPI | [kilogram] | TR[Ncm] | ||
| 300 | 379 | 3000/900 | 3600/900 | 15-5x5 | 12...19 | 63,5 | 76.2 | 60.45 | 1.6 | 28.58 | 66.67 | 4 | M8 | 13 | M6 | 0,8 | 7 | 10 | 14 | 1.6 | 18 | |
| 400 | 407 | 2800/850 | 3600/850 | 18-6x6 | 12...22 | 69.85 | 88.9 | 68.07 | 1.6 | 30 | 73 | 4 | M8 | 13 | M6 | 0,8 | 10 | 20 | 20 | 2.7 | 27 | |
| 500 | 1621 | 2500/800 | 3000/800 | 30-8x7 | 19...33 | 88.9 | 107,95 | 85.73 | 1.6 | 45 | 92 | 4 | M8 | 16 | M6 | 1.5 | 22 | 35 | 35 | 4.8 | 31 | |
| 600 | 3105 | 2200/750 | 2400/750 | 45-14x9 | 24...57 | 95.25 | 136.525 | 92.2 | 1.6 | 63,5 | 120,6 | 6 | M8 | 16 | M6 | 1.6 | 52 | 84 | 84 | 8.6 | 62 | |
| 700 | 6900 | 1600/450 | 2000/450 | 60-18x11 | 48...82 | 127 | 180.975 | 123.85 | 1.6 | 90 | 158.75 | 8* | M10* | 20 | M6 | 1.6 | 168 | 280 | 280 | 19 | 156 | |
NOTLAR
1) Tmaks = 2 kez;T KN »Seçim sayfası 10 ila 13'e bakın
2) İç yarış/dış yarış
3) İç yarış/dış yarış labirent contası
4) İnç delik istek üzerine mevcuttur
5) Sadece büyük çap için
Boyut 600 > 50 mm
Boyut 700 > 75 mm
*) 60 ° 'de eşit aralıklı 6 delik;artı 180°'de 2 ekstra delik;»Montaj ve bakım talimatlarına bakın
Montaj ve Kaplin
