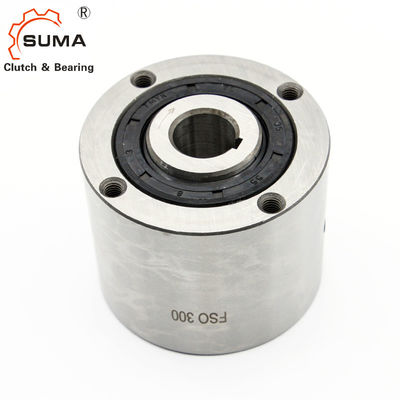

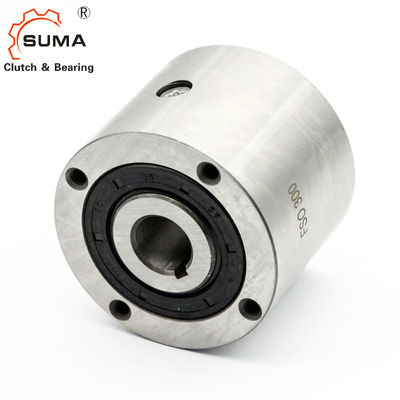

FSO300 HPI300 Backstop Debriyaj Tek Yönlü Rulman Yaylı
Yağlama
FSO ve HPI tipleri yağla yağlanır ve standart mil dudak keçeleri kullanır.
Tip FSO-GR gresle yağlanır ve temassız labirent contalarla donatılabilir.
Tip HPI, yüksek hızlı indeksleme uygulamaları için özel olarak tasarlanmıştır.
Özellikler
FSO, FSO-GR ve HPI 300 ila 700 arası tipler, iki bilyalı rulman kullanan, bağımsız, sızdırmaz ve yatak destekli, yaylı tip serbest tekerleklerdir.
Boyutlar ve Kapasiteler
Tip | Boy |
tork TKN1 [Nm] |
Aşırı hızlar [dk.-1] |
ÖLÇÜ ( MM ) | yağlayıcı | Ağırlık | Tork Sürükleme | |||||||||||||||
FSO FSO-GR HPI |
ÖSO nmaksimum2) |
FSO-GR nmaksimum3) |
dH7-bxh |
d4) en az en çok |
A |
B -0.05 |
C | E | F | G | z | J | K | L | f | ÖSO | FSO..GR | HPI | [kilogram] | TR[Ncm] | ||
300 | 379 | 3000/900 | 3600/900 | 15-5x5 | 12...19 | 63,5 | 76.2 | 60.45 | 1.6 | 28.58 | 66.67 | 4 | M8 | 13 | M6 | 0,8 | 7 | 10 | 14 | 1.6 | 18 | |
400 | 407 | 2800/850 | 3600/850 | 18-6x6 | 12...22 | 69.85 | 88.9 | 68.07 | 1.6 | 30 | 73 | 4 | M8 | 13 | M6 | 0,8 | 10 | 20 | 20 | 2.7 | 27 | |
500 | 1621 | 2500/800 | 3000/800 | 30-8x7 | 19...33 | 88.9 | 107,95 | 85.73 | 1.6 | 45 | 92 | 4 | M8 | 16 | M6 | 1.5 | 22 | 35 | 35 | 4.8 | 31 | |
600 | 3105 | 2200/750 | 2400/750 | 45-14x9 | 24...57 | 95.25 | 136.525 | 92.2 | 1.6 | 63,5 | 120,6 | 6 | M8 | 16 | M6 | 1.6 | 52 | 84 | 84 | 8.6 | 62 | |
700 | 6900 | 1600/450 | 2000/450 | 60-18x11 | 48...82 | 127 | 180.975 | 123.85 | 1.6 | 90 | 158.75 | 8* | M10* | 20 | M6 | 1.6 | 168 | 280 | 280 | 19 | 156 |
NOTLAR
1) Tmaks = 2 kez;T KN »Seçim sayfası 10 ila 13'e bakın
2) İç yarış/dış yarış
3) İç yarış/dış yarış labirent contası
4) İnç delik istek üzerine mevcuttur
5) Sadece büyük çap için
Boyut 600 > 50 mm
Boyut 700 > 75 mm
*) 60 ° 'de eşit aralıklı 6 delik;artı 180°'de 2 ekstra delik;»Montaj ve bakım talimatlarına bakın
Montaj ve Kaplin
