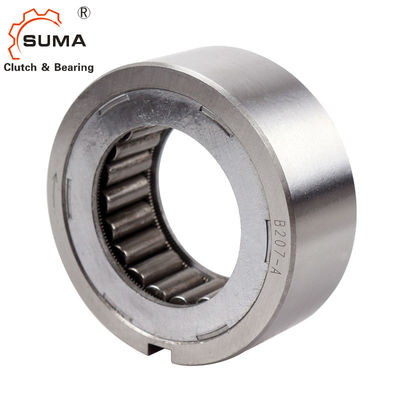

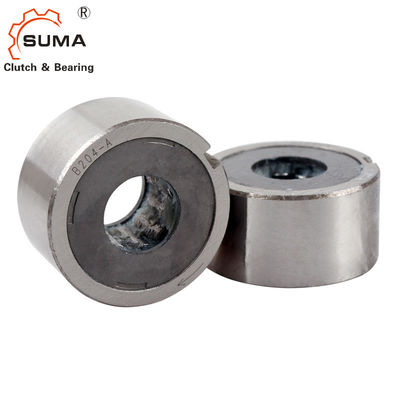

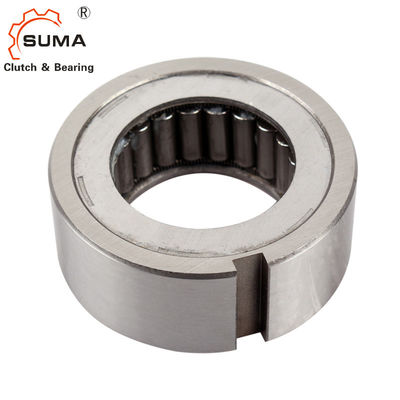

B205 B206 B207 Tek Yönlü Debriyaj Yatağı Arka Kilit Kam Debriyajı
Kurulum ve Kullanım
1. 200 Serisi Kam Debriyaj, şafta montelidir, bu nedenle debriyajın monte edildiği şaft, taşlamadan sonra Rc 56-60 ve 1.5 mm kasa derinliğine kadar sertleştirilmelidir.1.5S (16 mikro inç) bitirmek için zımparalayın.Bu milin koniği 50 mm'de 0,01 mm'yi geçmemelidir.
2. Debriyajın montajı için, mil ile debriyaj dış yatağı arasında eş merkezlilik sağlamak ve dış bilezikte veya debriyaj üzerinde çalışabilecek radyal veya itme yüklerini almak için debriyajı her iki veya bir tarafta rulmanlar ile monte edin. şaft.Kurulum örneğine bakın.
3. Kavrama, ok ile gösterilen yönde döndürülerek mile monte edilmelidir.
debriyaj plakası üzerinde gösterilmiştir.Debriyaja vurarak darbe uygulamayınız.
4. Kavramalar, yukarıdaki tabloda gösterilen yataklarla aynı dış çaplara sahiptir.Debriyajın monte edildiği muhafazanın delik toleransı aşağıdaki tabloda gösterilen aralık içinde olmalıdır.
5. İndeksleme için yağlı yağlama önerilir.
6. Gövde deliğinin ve milin eş merkezliliği 0,05 mm içinde olmalıdır.
7. Anahtar profili JIS B1301-1959'a uygun olmalıdır.
Boyutlar ve Kapasiteler
modeli |
Tork Kapasitesi (Nm) |
Sürükleme Torku (Nm) |
Maks. Taşma (d/dk) | Max.Idexing (döngü/dak) | A(+0 ila -0.6) | B | anahtar yolu | JIS Rulman No. |
Mil ÇapıC (+0 ila -0.025) |
Ağırlık (kilogram) |
|
şaft | Dış Yarış | ||||||||||
B203 | 39.2 | 0.1 | 2400 | 500 | 150 | 25 | 40(-0.014-0.039) | 4X2.5 | 6203 | 16.51 | 0.23 |
B204 | 58.8 | 0.1 | 2400 | 500 | 150 | 25 | 47(-0.014-0.039) | 5X3 | 6204 | 18.796 | 0.34 |
B205 | 98 | 0,2 | 1800 | 400 | 150 | 25 | 52(0.017-0.042) | 5X3 | 6205 | 23.622 | 0.45 |
B206 | 235 | 0,2 | 1800 | 350 | 150 | 28 | 62(-0.017-0.042) | 7X4 | 6206 | 32.766 | 0.68 |
B207 | 372 | 0,2 | 1800 | 300 | 150 | 28 | 72(-0.017—0.042) | 7X4 | 6207 | 42.088 | 0,8 |
B208 | 549 | 0,2 | 1800 | 200 | 150 | 32 | 80(-0.017-0.042) | 10X4.5 | 6208 | 46.761 | 0.91 |
B209 | 549 | 0,2 | 1800 | 200 | 150 | 32 | 85(-0.020-0.045) | 10X4.5 | 6209 | 46.761 | 0.95 |
B2010 | 784 | 0.29 | 1200 | 200 | 150 | 32 | 90(-0.020-0.045) | 10X4.5 | 6210 | 56.109 | 1 |
B2011 | 784 | 0.29 | 1200 | 200 | 150 | 32 | 100(-0.020-0.050) | 10X4.5 | 6211 | 56.109 | 1.4 |
B2012 | 1230 | 0.29 | 1200 | 180 | 150 | 42 | 110(-0.020-0.050) | 10X4.5 | 6212 | 70.029 | 1.8 |
B2013 | 1230 | 0.29 | 1200 | 180 | 150 | 42 | 120(-0.020-0.050) | 10X4.5 | 6213 | 70.029 | 2.3 |
B2014 | 1390 | 0.39 | 180 | 180 | 150 | 42 | 125(-0.024-0.060) | 12X4.5 | 6214 | 79.356 | 2.4 |
