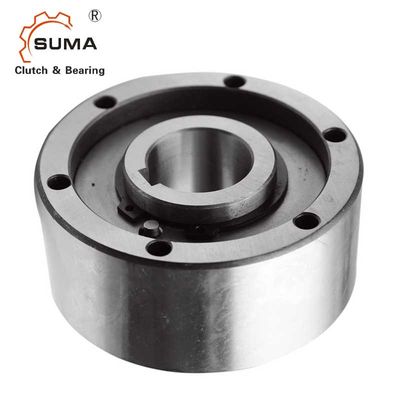

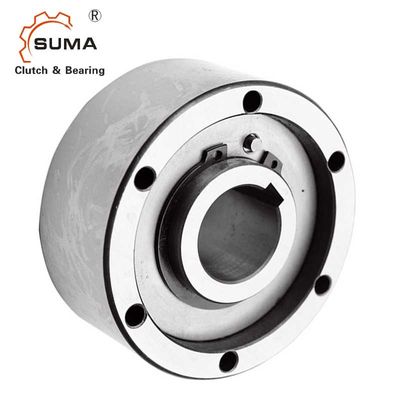

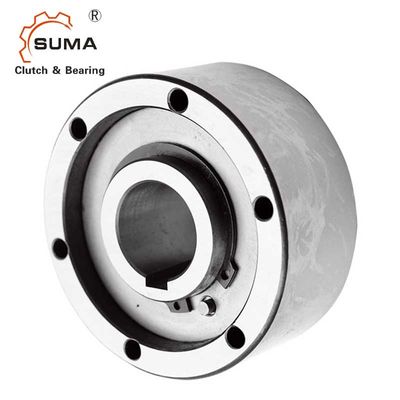

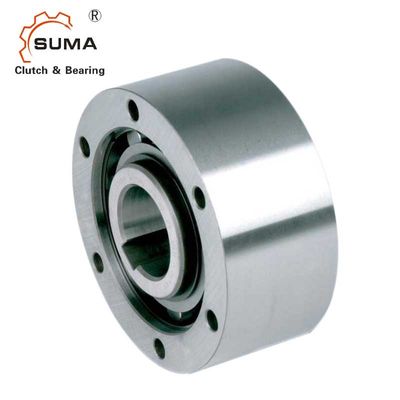

AA60 GC-D60170 Silindir Tipi Tek Yönlü Filibir İndeksleme Debriyajı
Özellikler
Tip AA, rulmansız bir makaralı tip serbest tekerlektir.Eksenel ve radyal yükleri desteklemek için rulmanlar gereklidir.Yağlama ve sızdırmazlık da tesisat tarafından sağlanmalıdır.
Standart yağlama yağdır.
İç yatak mile kilitlenmiştir.Dış yatağın merkezlenmesi için uygunluk, H7 toleransına uygun olmalıdır.
Dış yatağın bağlantısı, 10.9 veya daha iyi kaliteye kadar cıvatalarla yapılır.
Bu tasarım, ± S/2'lik iç ve dış yuvanın eksenel yanlış hizalanmasını kabul edebilir.
Teknik Veriler
ŞARTNAME | |
modeli | AA60 / GC-D60170 |
Malzeme | GCr15 |
İç çap | 60 mm |
Dış çap | 170mm |
Kalınlık | 78 mm |
tork kapasitesi | 3500Nm |
Sürükleme Torku | 240Ncm |
İç yarış aşırı hız | 800r/dak |
Dış yarış aşırı hız | 1100r/dak |
Ağırlık | 0.7kg |
Yapı | silindir tipi |
Başvuru | Tekstil makinesi, fanlar, vantilatörler, baskı makinesi |
paket | Karton Kutu, Ahşap Kutu veya Özelleştirilmiş |
Ödeme şartları | TT.L/C, D/A, D/P, Western Union, Paypal |
Teslimat süresi | Örnek için 2-4 gün, büyük sipariş için 7 gün |
Boyutlar ve Kapasiteler
Boy | TK1 | Aşırı hızlar | Ağırlık |
Sürüklemek tork |
||||||||||
dH7 | Nimax2) | Namax3) | Dh7 | D5 | D6 | D3 | Z | Ö | L | f | s | (kilogram) | TR | |
(mm) | (Nm ) | (dk-1) | (dk-1) | (mm) | (mm) | (mm) | (mm) | (mm) | (mm) | (mm) | (mm) | (mm) | (Ncm) | |
12 | 17 | 3100 | 6000 | 47 | 28 | 20 | 38 | 3 | 5.5 | 20 | 0,5 | 4.5 | 0.21 | 0.7 |
15 | 55 | 2300 | 5400 | 55 | 37 | 26 | 45 | 3 | 5.5 | 30 | 0,8 | 4.5 | 0.44 | 3.5 |
20 | 146 | 2000 | 3600 | 68 | 50 | 35 | 58 | 4 | 5.5 | 34 | 0,8 | 5.5 | 0.7 | 8.4 |
25 | 285 | 1700 | 2600 | 90 | 68 | 45 | 7 | 6 | 5.5 | 37 | 1 | 6.5 | 1.3 | 14 |
30 | 500 | 1500 | 2100 | 100 | 75 | 50 | 87 | 6 | 6.6 | 44 | 1 | 6.5 | 2 | 23 |
35 | 720 | 1300 | 1950 | 110 | 80 | 55 | 96 | 6 | 6.6 | 48 | 1 | 6.5 | 2.6 | 60 |
40 | 1030 | 1200 | 1700 | 125 | 90 | 60 | 108 | 6 | 9 | 56 | 1.5 | 7.6 | 3.9 | 72 |
45 | 1125 | 1050 | 1500 | 130 | 95 | 65 | 112 | 8 | 9 | 56 | 1.5 | 7.6 | 4 | 140 |
50 | 2150 | 950 | 1300 | 150 | 110 | 75 | 132 | 8 | 9 | 63 | 1.5 | 7.6 | 6 | 180 |
55 | 2675 | 850 | 1200 | 160 | 115 | 82 | 138 | 8 | 11 | 67 | 2 | 7.6 | 7.2 | 190 |
60 | 3500 | 800 | 1100 | 170 | 125 | 90 | 150 | 10 | 11 | 78 | 2 | 7.6 | 9.2 | 240 |
70 | 5813 | 650 | 900 | 190 | 140 | 100 | 165 | 10 | 11 | 95 | 2.5 | 7.6 | 11.8 | 320 |
NOTLAR
1) Tmaks = 2 kez;T KN
2) İç yarış aşımları
3) Dış yarış aşımları
DIN 6885.1'e göre kama yuvası
