Makaralı Debriyaj Yatağı
>
|
| Menşe yeri | ÇİN |
| Marka adı | SUMA |
| Sertifika | ISO SGS |
| Model numarası | AA45 |

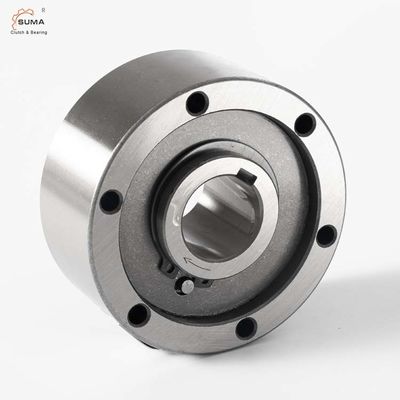

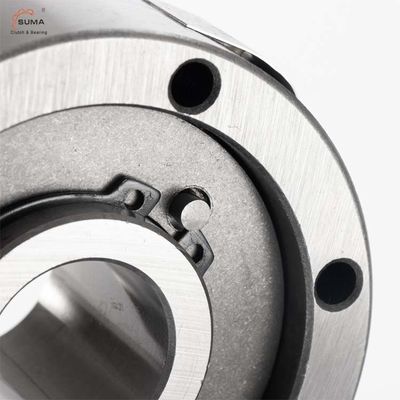

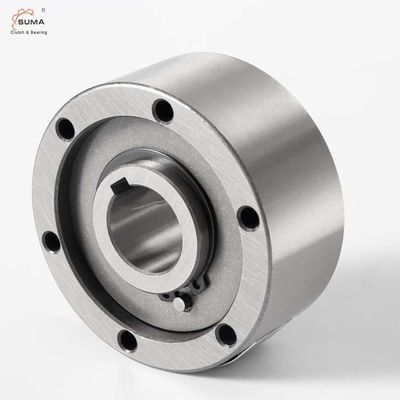

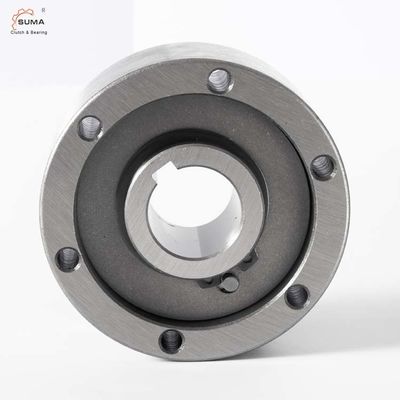

AA45 45*130*56MM Silindir Tipi Tek Yönlü Debriyaj Filibir İndeksleme Rulman
Özellikler
Tip AA, rulmansız bir makaralı tip serbest tekerlektir.Eksenel ve radyal yükleri desteklemek için rulmanlar gereklidir.
Bu tasarım, ± S/2'lik iç ve dış yuvanın eksenel yanlış hizalanmasını kabul edebilir.
Yağlama ve sızdırmazlık da tesisat tarafından sağlanmalıdır.
Standart yağlama yağdır.
İç yatak mile kilitlenmiştir.Dış yatağın merkezlenmesi için uygunluk, H7 toleransına uygun olmalıdır.
Dış yatağın bağlantısı, 10.9 veya daha iyi kaliteye kadar cıvatalarla yapılır.
Teknik Veriler
| ŞARTNAME | |
| modeli | AA45 |
| Malzeme | GCr15 |
| İç çap | 45mm |
| Dış çap | 130 mm |
| Kalınlık | 56mm |
| tork kapasitesi | 1125Nm |
| Sürükleme Torku | 140Ncm |
| İç yarış aşırı hız | 1050r/dak |
| Dış yarış aşırı hız | 1500r/dak |
| Ağırlık | 4 kg |
| Yapı | silindir tipi |
| Başvuru | Tekstil makinesi, fanlar, vantilatörler, baskı makinesi |
| paket | Karton Kutu, Ahşap Kutu veya Özelleştirilmiş |
| Ödeme şartları | TT.L/C, D/A, D/P, Western Union, Paypal |
| Teslimat süresi | Örnek için 2-4 gün, büyük sipariş için 7 gün |
Boyutlar ve Kapasiteler
| Boy | TK1 | Aşırı hızlar | Ağırlık |
Sürüklemek tork |
||||||||||
| dH7 | Nimax2) | Namax3) | Dh7 | D5 | D6 | D3 | Z | Ö | L | f | s | (kilogram) | TR | |
| (mm) | (Nm ) | (dk-1) | (dk-1) | (mm) | (mm) | (mm) | (mm) | (mm) | (mm) | (mm) | (mm) | (mm) | (Ncm) | |
| 12 | 17 | 3100 | 6000 | 47 | 28 | 20 | 38 | 3 | 5.5 | 20 | 0,5 | 4.5 | 0.21 | 0.7 |
| 15 | 55 | 2300 | 5400 | 55 | 37 | 26 | 45 | 3 | 5.5 | 30 | 0,8 | 4.5 | 0.44 | 3.5 |
| 20 | 146 | 2000 | 3600 | 68 | 50 | 35 | 58 | 4 | 5.5 | 34 | 0,8 | 5.5 | 0.7 | 8.4 |
| 25 | 285 | 1700 | 2600 | 90 | 68 | 45 | 7 | 6 | 5.5 | 37 | 1 | 6.5 | 1.3 | 14 |
| 30 | 500 | 1500 | 2100 | 100 | 75 | 50 | 87 | 6 | 6.6 | 44 | 1 | 6.5 | 2 | 23 |
| 35 | 720 | 1300 | 1950 | 110 | 80 | 55 | 96 | 6 | 6.6 | 48 | 1 | 6.5 | 2.6 | 60 |
| 40 | 1030 | 1200 | 1700 | 125 | 90 | 60 | 108 | 6 | 9 | 56 | 1.5 | 7.6 | 3.9 | 72 |
| 45 | 1125 | 1050 | 1500 | 130 | 95 | 65 | 112 | 8 | 9 | 56 | 1.5 | 7.6 | 4 | 140 |
| 50 | 2150 | 950 | 1300 | 150 | 110 | 75 | 132 | 8 | 9 | 63 | 1.5 | 7.6 | 6 | 180 |
| 55 | 2675 | 850 | 1200 | 160 | 115 | 82 | 138 | 8 | 11 | 67 | 2 | 7.6 | 7.2 | 190 |
| 60 | 3500 | 800 | 1100 | 170 | 125 | 90 | 150 | 10 | 11 | 78 | 2 | 7.6 | 9.2 | 240 |
| 70 | 5813 | 650 | 900 | 190 | 140 | 100 | 165 | 10 | 11 | 95 | 2.5 | 7.6 | 11.8 | 320 |
NOTLAR
1) T max = 2 x T KN
2) İç yarış aşımları
3) Dış yarış aşımları
DIN 6885.1'e göre kama yuvası
Montaj ve Kaplin
Resimler
SSS
Q:Malları nasıl paketliyorsunuz?
Q:Örnekleri sizden alabilir miyim?
C: Kalite kontrolü için numune istemeniz şiddetle tavsiye edilir.
Q:Malları zamanında teslim edeceğinize söz verebilir misiniz?
