Makaralı Debriyaj Yatağı
>
|
| Menşe yeri | ÇİN |
| Marka adı | SUMA |
| Sertifika | ISO SGS |
| Model numarası | ASK60 |

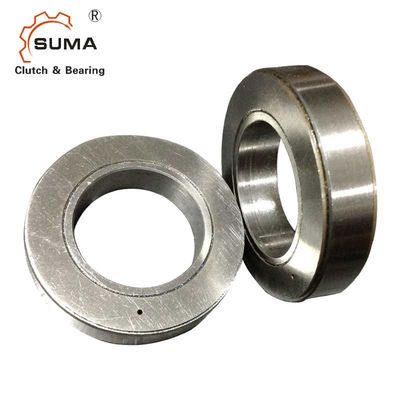

ASK60 60*95*18MM Tek Yönlü Filibir Rulman Taşmalı Backstop Debriyaj
Özellikler
Tip ASK, iki sıra makaralı rulman tarafından desteklenen makaralı tip bir serbest tekerlek rulmanıdır.Gresle yağlanmış olarak teslim edilen, bağımsız, toz korumalı bir ünitedir.Nominal dış ölçüler 60.serisi rulman ile aynıdır.
Tork aktarımı, hem iç hem de dış yuvaya bir presle oturtularak sağlanmalıdır.Bu baskı uyumu nedeniyle standart radyal boşluk C4'tür.Girişim toleransları, serbest tekerlek boyutlarındadır ve standart bir 60 serisinde doğrudan montaja izin verir.
Yatak konumu: Mil toleransı h6 veya j6 olmalıdır Dış bilezik, K6 toleransına göre sert bir yuvaya bastırılmalıdır.Radyal taşıma yük kapasiteleri tabloda verilmiştir.ASK tipi serbest tekerlekler eksenel yüklemeyi kabul edemez.Bu tür yükler olması durumunda, baskı yatakları sağlanmalıdır.
Teknik Veriler
| modeli | ASK60 |
| malzeme | GCr15 |
| İç çap | 60 mm |
| Dış çap | 95 mm |
| Kalınlık | 18 mm |
| tork kapasitesi | 250Nm |
| Sürükleme Torku | 25Ncm |
| Maksimum aşma hızı | 1800r/dak |
| Başvuru | Geri durdurma, Taşma |
| paket | karton paket / Ahşap paket |
| Teslimat süresi | 5-7 gün |
| Ödeme şartları | TT, L/C, D/P, D/A, Western Union, Paypal |
Boyutlar ve Kapasiteler
| Tip | Boy | Rulman Serisi | TKN1) | nmaksimum | Dış çap | Yükseklik | Rulman yükleri | Ağırlık | Sürükleme torku | |
| Dinamik | statik | |||||||||
| SORMAK | Dp6 (mm) |
(Nm) |
(dk-1) |
D (mm) |
L (mm) |
C (kN) |
C0 (kN) |
(kilogram) | TR (Ncm) |
|
| 40 | 6008 | 72 | 3500 | 68 | 15 | 16 | 20.6 | 0.25 | 15 | |
| 50 | 6010 | 125 | 2200 | 80 | 16 | 19.6 | 23.5 | 0.34 | 20 | |
| 60 | 6012 | 250 | 1800 | 95 | 18 | 25.3 | 35.1 | 0,5 | 25 | |
NOTLAR
1) Tmaks = 2 kez;TKN
»Seçim sayfası 10 ila 13'e bakın
»Montaj ve bakım talimatlarına bakın, sayfa 16 ila 19
Montaj Örneği
