Makaralı Debriyaj Yatağı
>
|
| Menşe yeri | ÇİN |
| Marka adı | SUMA |
| Sertifika | ISO SGS |
| Model numarası | FND470Z |

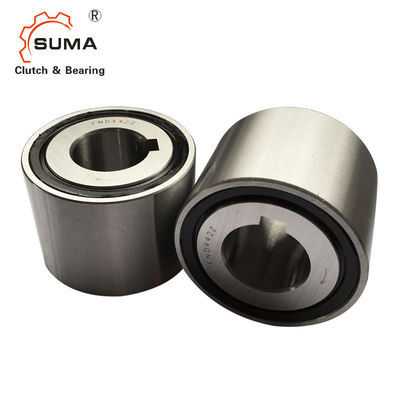

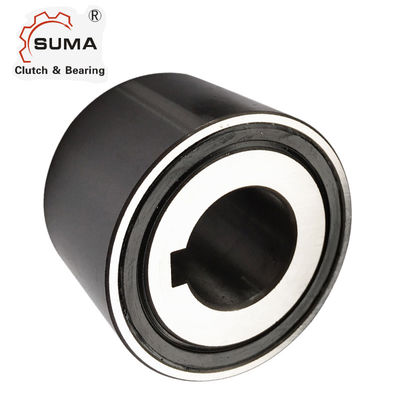

FND470Z 40*75*34MM 509Nm Tek Yönlü Debriyaj Filibir Geri Durdurmalı Debriyaj
Özellikler
Genişlik34 mm
Çalışma sıcaklığımaks.100°C
YağlamaOperasyonel ömür boyu yağlama
Kurulum toleransları
Mil js6 (k5);göbek H6
Çiftleşme parçaları
Eşleşen parçaların sertleştirilmesi ve taşlanması gerekli değildir.
Baskıyı oturtmadan önce, serbest tekerlek kavramasının çevresindeki eşleşen parçaları ve ayrıca serbest tekerlek kavramasının halkalarını iyice temizleyin (gresten arındırın).
Rulman
Serbest tekerlek kavraması, bilyalı ve makaralı yatakları içerir.Ek harici yatak desteği gerekli değildir.
Uygun basınca basın
Toplara pres oturtma basıncı uygulanmamalıdır.
Sıkma yönü
İç halkadaki ok, iç halkanın kenetlenmesini belirtir.
yön.
Teknik Veriler
| Kalem | FND470Z |
| Malzeme | GCr15 |
| Çap çapı | 40 mm |
| Dış çap | 75 mm |
| Genişlik (B) | 34 mm |
| tork kapasitesi | 509 Nm |
| Aşan sınırlayıcı hız (iç yarış) | 1000 dev/dak |
| Ağırlık | 0,69 kg |
| paket | Karton kutu veya gereksinimleriniz gibi |
Boyutlar ve Kapasiteler
| atama | d | D | W | Tnom | nmaks | Cdyn. | Cstat. | Ağırlık | b | t | Eşya yok. |
| [mm] | [mm] | [mm] | [Nm] | [rpm] | [N] | [N] | [kilogram] | [mm] | [mm] | ||
| FND 437 M | 15 | 41 | 34 | 176 | 1.700 | 8962 | 8661 | 0.24 | 5 | 2.3 | 300737 |
| FND 437 Z | 15 | 41 | 34 | 161 | 1.700 | 8962 | 8661 | 0.24 | 5 | 2.3 | 300738 |
| FND 442 M | 20 | 46 | 34 | 223 | 1500 | 10.247 | 10.708 | 0.28 | 6 | 2.8 | 300743 |
| FND 442 Z | 20 | 46 | 34 | 208 | 1500 | 10.247 | 10.708 | 0.28 | 6 | 2.8 | 300744 |
| FND 453 M | 25 | 58 | 34 | 343 | 1200 | 11.417 | 13.577 | 0.46 | 8 | 3.3 | 300751 |
| FND 453 Z | 25 | 58 | 34 | 314 | 1200 | 11.417 | 13.577 | 0.46 | 8 | 3.3 | 300752 |
| FND 459 M | 30 | 64 | 34 | 411 | 1100 | 12.691 | 16.320 | 0,55 | 8 | 3.3 | 300758 |
| FND 459 Z | 30 | 64 | 34 | 381 | 1100 | 12.691 | 16.320 | 0,55 | 8 | 3.3 | 300760 |
| FND 463 M | 35 | 68 | 34 | 462 | 1100 | 13.070 | 17.063 | 0,6 | 10 | 3.3 | 306528 |
| FND 463 Z | 35 | 68 | 34 | 428 | 1100 | 13.070 | 17.063 | 0,6 | 10 | 3.3 | 306529 |
| FND 470 M | 40 | 75 | 34 | 550 | 1.000 | 14.050 | 19.840 | 0.69 | 12 | 3.3 | 300765 |
| FND 470 Z | 40 | 75 | 34 | 509 | 1.000 | 14.050 | 19.840 | 0.69 | 12 | 3.3 | 300766 |
| FND 473 M | 45 | 78 | 34 | 588 | 1.000 | 14.128 | 19.896 | 0.73 | 14 | 3.8 | 306532 |
| FND 473 Z | 45 | 78 | 34 | 543 | 1.000 | 14.128 | 19.896 | 0.73 | 14 | 3.8 | 306533 |
