| Menşe yeri | ÇİN |
| Marka adı | SUMA |
| Sertifika | ISO SGS |
| Model numarası | PB8 |

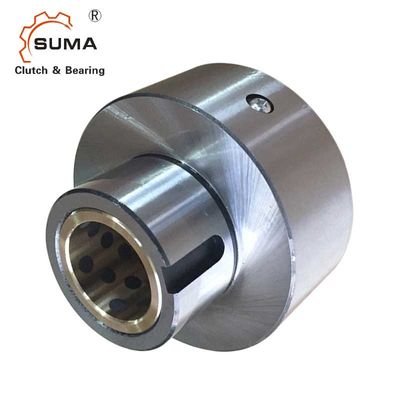

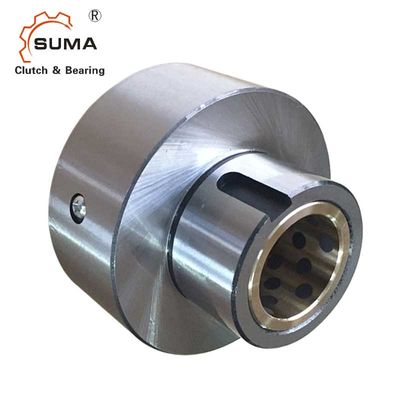

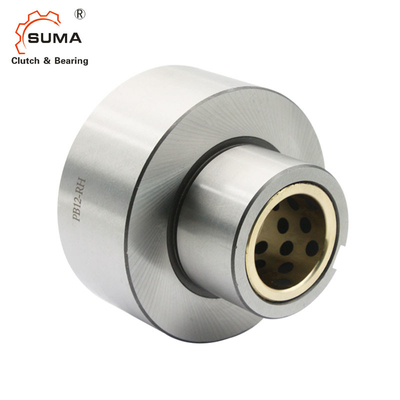

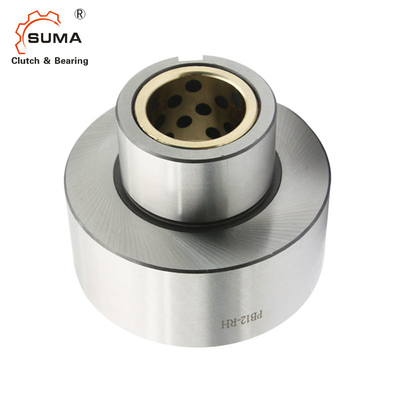

PB8 Filibir Tek Yönlü Kam Debriyaj Yatağı
Boyutlar ve Kapasiteler
| modeli | Maks. taşma (d/dak) |
Delik boyutu | A |
B |
C h7 |
D |
E |
F |
Dış Yarış anahtar yolu |
Ağırlık (kilogram) |
||||
| Iç yarış | Dış Yarış | çap (J7) |
anahtar yolu | G | K | L | ||||||||
| PB3 | 1800 | 900 | 10 | 4x1.5 | 50 | 50 | 23 | 22 | 25 | 21 | 25.7 | 4* 2,5 | 16 | 0.23 |
| PB5 | 1800 | 900 | 16 | 5x2 | 70 | 60 | 32 | 32 | 35 | 25 | 38.8 | 5* 3.0 | 20 | 0,58 |
| PB6 | 1500 | 800 | 20 | 5x2 | 82 | 73 | 38 | 38 | 37 | 33 | 41 | 5* 3.0 | 27 | 1.1 |
| PB8 | 1200 | 650 | 25 | 7x3 | 85 | 83 | 45 | 40 | 45 | 33 | 42 | 7* 4.0 | 27 | 1.6 |
| PB10 | 1.000 | 400 | 31.5 | 10x3.5 | 92 | 95 | 60 | 41 | 56 | 37 | 44 | 10 * 4,5 | 28 | 2.5 |
| PB 12 | 800 | 300 | 40 | 10x3.5 | 100 | 113 | 65 | 50 | 66 | 37 | 52.6 | 10 * 4,5 | 29 | 3.6 |
| PB14 | 700 | 300 | 45 | 12x3.5 | 112 | 133 | 75 | 54 | 76 | 41 | 57.3 | 12 * 4,5 | 30 | 6.0 |
Montaj ve Kaplin
Kurulum ve Kullanım
1. İç zarfın ve dış yatağın eş merkezlilikleri, dış bilezik ile mil arasında bulunan kaymalı yatak tarafından sağlanır.Dış bilezik üzerinde çalışan radyal yük de bu kaymalı yatak tarafından desteklenmektedir.Bu nedenle mil, debriyaj dış yuva ucundan uzatılmalıdır.
2. PB Serisi Kam Debriyajını kaplin olarak kullanmayın.İki şaftı bağlarken esnek bir kaplin ile kullanın.
3. Yukarıdaki şekilde okla işaretlenmiş uçtan bakıldığında sağ (RH) veya soldan (Soldan) iç yarış sürücüsünü belirtin.Alıştırmadan önce debriyajın dönüşünün doğru olup olmadığını kontrol edin.
4. İndeksleme kullanımı için yağlı yağlama önerilir.
5. Kullanılacak anahtar JIS B1301-1959'a uygun olmalıdır.
6. İtme yükü, Kam Debriyajı tarafından değil, diğer cihazlar tarafından desteklenmelidir.
7. Debriyaj dış yatağı üzerindeki zincir dişlisi gibi tahrik edilen elemanın deliği, JIS standardının H6 veya H7 toleransını karşılamalıdır.
