Tek Yönlü İğneli Rulman
>
|
| Menşe yeri | ÇİN |
| Marka adı | SUMA |
| Sertifika | ISO SGS |
| Model numarası | HFL1426 |
HFL1426 14*20*26mm Çekilmiş Kupa İğneli Rulman Tek Yönlü Debriyaj
Teknik Veriler
HFL Serisi Üç Sıralı Çekilmiş Kupa İğneli rulman, silindirik makaralı bir makaralı rulmandır.
Silindirler çaplarına göre ince ve uzundur.Bu tür ruloya iğneli rulo denir.
Özellikle sınırlı radyal montaj boyutlarına sahip rulman sonuçları için uygundur. Farklı uygulamalara göre, HFL iğneli rulmanlar, iç bileziği veya iğneli rulman ve kafes bileşenleri olmadan seçilebilir.
Bu tür iğneli rulman sadece radyal yük taşıyabilir.Çekme fincan iğneli rulmanlar, ince damgalı ve şekillendirilmiş dış halkalara sahip iğneli rulmanlardır.
İğneli İğneli Rulman - Rulman Montajlı Makaralı Debriyaj:
HFL1426 , 14 mm Çap, 20 mm DÇ, 26 mm Genişlik
HFL İğneli Rulman Boyutları ve Kapasiteleri
|
şaft çap |
Debriyaj Tanımı | Yığın |
doğum günü Boyutlar |
tork | Sınırlama Hızı |
Temel Yük Derecelendirmeler |
|||||
| fw | D | C | şaft | Dış halka | C | ortak | |||||
| Min-1 | Min-1 |
KN | |||||||||
| mm | Plastik Yaylar | Çelik Yaylar | g | mm | Nm | rpm | |||||
| 3 | HFL0308KF | -- | 3 | 3 | 3.6 | 8 | 1 | -- | -- | -- | -- |
| 4 | HFL0408KF | -- | 3.5 | 4 | 8 | 8 | 1.5 | -- | -- | -- | -- |
| 6 | HFL0615KF | HFK0615 | 4 | 6 | 10 | 15 | 1.76 | 23000 | 13000 | -- | -- |
| HFL0615KFR | HFL0615R | 4 | 6 | 10 | 15 | 0,5 | 23000 | 13000 | -- | -- | |
| -- | HFL061012K | 5 | 6 | 10 | 12 | -- | 21000 | 12000 | -- | -- | |
| 8 | -- | HFL081212K | 6 | 8 | 12 | 12 | -- | 20000 | 12000 | -- | -- |
| -- | HFL081412K | 7 | 8 | 14 | 12 | -- | 19000 | 12000 | -- | -- | |
| HFL0822KF | HFL0822 | 7 | 8 | 12 | 22 | 3.15 | 17000 | 12000 | 4.05 | 4.15 | |
| HFL0822KFR | HFL0822R | 7 | 8 | 12 | 22 | 1 | 17000 | 12000 | -- | -- | |
| 10 | HFL1022KF | HFL1022 | 8 | 10 | 14 | 22 | 5.3 | 14000 | 11000 | 4.3 | 4.65 |
| HFL1022KFR | HFL1022R | 8 | 10 | 14 | 22 | 1.5 | 14000 | 11000 | -- | -- | |
| 12 | -- | HFL1226 | 18 | 12 | 18 | 26 | 12.2 | 11000 | 8000 | 6.3 | 6.5 |
| 14 | -- | HFL1426 | 20 | 14 | 20 | 26 | 17.3 | 9500 | 8000 | 7.1 | 7.7 |
| 16 | -- | HFL1626 | 22 | 16 | 22 | 26 | 20.5 | 8500 | 7500 | 7.7 | 9 |
| 18 | -- | HFL1826 | 25 | 18 | 24 | 26 | 24.1 | 7500 | 7500 | 8.3 | 10.3 |
| 20 | -- | HFL2026 | 27 | 20 | 26 | 26 | 28,5 | 7000 | 6500 | 8.9 | 11.5 |
| 25 | -- | HFL2530 | 44 | 25 | 32 | 30 | 66 | 5500 | 5500 | 10.9 | 14.1 |
| 30 | -- | HFL3030 | 51 | 30 | 37 | 30 | 90 | 4500 | 4500 | 12.6 | 17.6 |
| 35 | -- | HFL3530 | 58 | 35 | 42 | 30 | 121 | 3900 | 3900 | 13 | 19.3 |

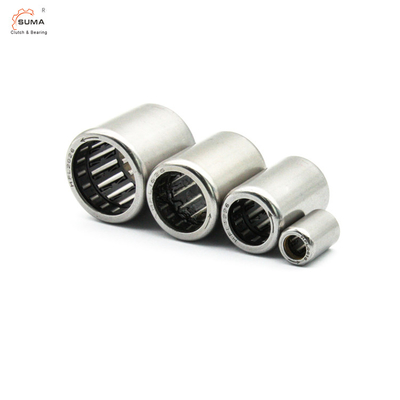

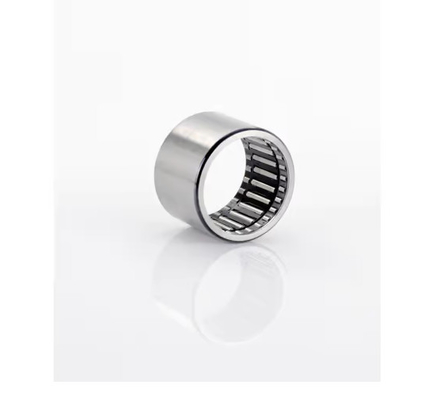

HFL Drawn Cup İğneli Rulman Resimleri
