Tek Yönlü İğneli Rulman
>
|
| Menşe yeri | ÇİN |
| Marka adı | SUMA |
| Sertifika | ISO SGS |
| Model numarası | HFL3530 |

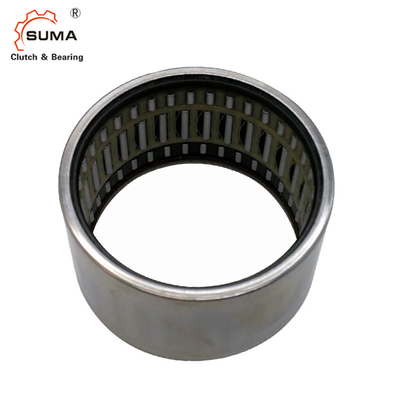

HFL3530 35*42*30mm Çekilmiş Kupa Rulman Tek Yönlü İğneli Debriyaj
Teknik Veriler
İğneli İğneli Rulman - Rulmanlı Rulmanlı Debriyaj,
Yüksek kilit doğruluğu ile torku yalnızca bir yönde iletebilir.
HFL Tek yönlü iğneli kavrama, dönme sürtünmesini azaltmak ve radyal yükleri desteklemek için hareketli parçalar arasında bir ayrım sağlamak için yuvarlanma elemanları kullanır.
Küçük bir enine kesite sahip olmasına rağmen, yatağın hala yüksek bir yük taşıma kapasitesi vardır, iğneli rulmanlar ince ve uzun makaralarla donatılmıştır (silindir çapı D≤5mm, L/D≥2.5, L silindir uzunluğudur), bu nedenle Radyal yapı kompakttır ve iç çapı ve yük kapasitesi diğer rulman türleriyle aynıdır ve dış çap en küçüktür.
| Yarış Pisti Halka Şekli | Tek Yönlü Debriyaj | Yük Yönü | Radyal |
|---|---|---|---|
| YAPARIM) | 35 | OD(Ø) | 42 |
| Genişlik (mm) | 30 | Hassasiyet (JIS) | 0 derece |
| Özellikler | Standart | İzin Verilen Tork (Nm) | 121 |
| Milin döndürülmesi durumunda izin verilen hız | 3900 | Dış Halka Döndüğünde İzin Verilen Dönme Hızı | 3900 |
Boyutlar ve Kapasiteler
|
şaft çap |
Debriyaj Tanımı | Yığın |
doğum günü Boyutlar |
tork | Sınırlama Hızı |
Temel Yük Derecelendirmeler |
|||||
| fw | D | C | şaft | Dış halka | C | ortak | |||||
| Min-1 | Min-1 |
KN | |||||||||
| mm | Plastik Yaylar | Çelik Yaylar | g | mm | Nm | rpm | |||||
| 3 | HFL0308KF | -- | 3 | 3 | 3.6 | 8 | 1 | -- | -- | -- | -- |
| 4 | HFL0408KF | -- | 3.5 | 4 | 8 | 8 | 1.5 | -- | -- | -- | -- |
| 6 | HFL0615KF | HFK0615 | 4 | 6 | 10 | 15 | 1.76 | 23000 | 13000 | -- | -- |
| HFL0615KFR | HFL0615R | 4 | 6 | 10 | 15 | 0,5 | 23000 | 13000 | -- | -- | |
| -- | HFL061012K | 5 | 6 | 10 | 12 | -- | 21000 | 12000 | -- | -- | |
| 8 | -- | HFL081212K | 6 | 8 | 12 | 12 | -- | 20000 | 12000 | -- | -- |
| -- | HFL081412K | 7 | 8 | 14 | 12 | -- | 19000 | 12000 | -- | -- | |
| HFL0822KF | HFL0822 | 7 | 8 | 12 | 22 | 3.15 | 17000 | 12000 | 4.05 | 4.15 | |
| HFL0822KFR | HFL0822R | 7 | 8 | 12 | 22 | 1 | 17000 | 12000 | -- | -- | |
| 10 | HFL1022KF | HFL1022 | 8 | 10 | 14 | 22 | 5.3 | 14000 | 11000 | 4.3 | 4.65 |
| HFL1022KFR | HFL1022R | 8 | 10 | 14 | 22 | 1.5 | 14000 | 11000 | -- | -- | |
| 12 | -- | HFL1226 | 18 | 12 | 18 | 26 | 12.2 | 11000 | 8000 | 6.3 | 6.5 |
| 14 | -- | HFL1426 | 20 | 14 | 20 | 26 | 17.3 | 9500 | 8000 | 7.1 | 7.7 |
| 16 | -- | HFL1626 | 22 | 16 | 22 | 26 | 20.5 | 8500 | 7500 | 7.7 | 9 |
| 18 | -- | HFL1826 | 25 | 18 | 24 | 26 | 24.1 | 7500 | 7500 | 8.3 | 10.3 |
| 20 | -- | HFL2026 | 27 | 20 | 26 | 26 | 28,5 | 7000 | 6500 | 8.9 | 11.5 |
| 25 | -- | HFL2530 | 44 | 25 | 32 | 30 | 66 | 5500 | 5500 | 10.9 | 14.1 |
| 30 | -- | HFL3030 | 51 | 30 | 37 | 30 | 90 | 4500 | 4500 | 12.6 | 17.6 |
| 35 | -- | HFL3530 | 58 | 35 | 42 | 30 | 121 | 3900 | 3900 | 13 | 19.3 |

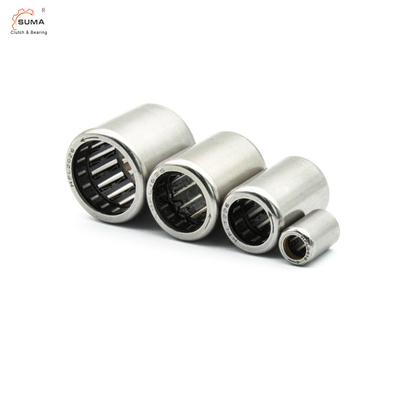

Resimler
SSS
Q:Malları nasıl paketliyorsunuz?
Q:Örnekleri sizden alabilir miyim?
C: Kalite kontrolü için numune istemeniz şiddetle tavsiye edilir.
Q:Malları zamanında teslim edeceğinize söz verebilir misiniz?
