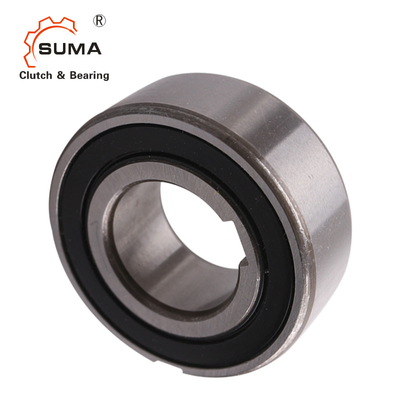

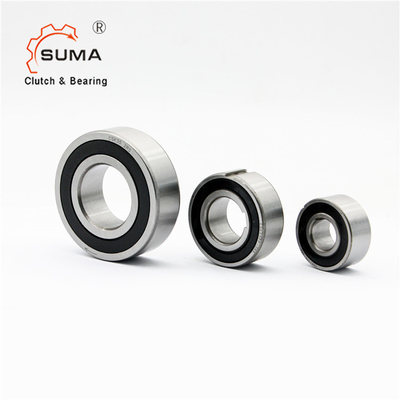

CSK40 CSK40P CSK40PP CSK40-2RS Tek Yönlü Debriyaj Rulmanları
korkular
CSK ve CSK...2RS tipleri, 62.. serisi bilyalı rulmanlara (40 ebat hariç) entegre edilmiş yaylı tip serbest tekerleklerdir.
Rulman desteklidirler, gresle yağlanırlar ve 0,3 mm'den fazla toza karşı korunurlar.
Temel CSK modeline ek olarak, CSK..P tipi, iç yarışta bir kama yuvasına sahiptir.
Bu nedenle k6 toleransına kadar bir şafta anahtarlanabilir.Dış bilezik yine de N6 toleransına göre sert bir muhafazaya bastırılmalıdır.

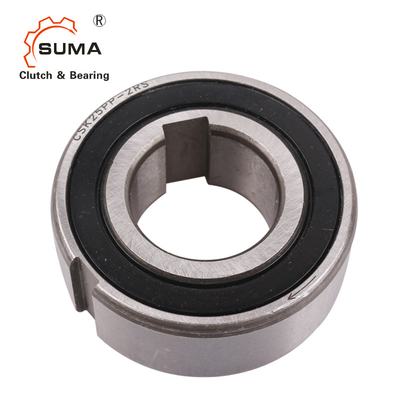

CSK..PP, hem iç hem de dış yarışta bir kama yuvasına sahiptir.
Önerilen montaj toleransları, mil üzerinde h6 ve rijit bir mahfaza içinde H6'dır.
Ortam veya çalışma sıcaklığı +5°C ile +60°C arasında olmadığında lütfen bizimle iletişime geçin.
Boyutlar ve Kapasiteler
Tip | Boy | Rulman serisi | BOYUT | Rulman yükleri | Ağırlık | Sürükleme torku | ||||||
dinamik | statik | |||||||||||
CSK..P | d | TKN1) | nmaks | D | L | b | t | C | C0 | TR | ||
[mm] | [Nm] | [dk-1] | [mm] | [mm] | [mm] | [mm] | [kN] | [kN] | [kilogram] | [Ncm] | ||
12 | 6201 | 9.3 | 10000 | 32 | 10 | 6.1 | 2.77 | 0.04 | 0.7 | |||
15 | 6202 | 17 | 8400 | 35 | 11 | 7.4 | 3.42 | 0.06 | 0.9 | |||
17 | 6203 | 30 | 7350 | 40 | 12 | 7.9 | 3.8 | 0.07 | 1.1 | |||
20 | 6204 | 50 | 6000 | 47 | 14 | 9.4 | 4.46 | 0.11 | 1.3 | |||
25 | 6205 | 85 | 5200 | 52 | 15 | 10.7 | 5.46 | 0.14 | 2 | |||
30 | 6206 | 138 | 4200 | 62 | 16 | 11.7 | 6.45 | 0.21 | 4.4 | |||
35 | 6207 | 175 | 3600 | 72 | 17 | 12.6 | 7.28 | 0,3 | 5.8 | |||
40 | - | 325 | 3000 | 80 | 22 | 15.54 | 12.25 | 0,5 | 7 | |||
CSK..PP | 15 | 6202 | 17 | 8400 | 35 | 11 | 2 | 0,6 | 7.4 | 3.42 | 0.06 | 0.9 |
17 | 6203 | 30 | 7350 | 40 | 12 | 2 | 1 | 7.9 | 3.8 | 0.07 | 1.1 | |
20 | 6204 | 50 | 6000 | 47 | 14 | 3 | 1.5 | 9.4 | 4.46 | 0.11 | 1.3 | |
25 | 6205 | 85 | 5200 | 52 | 15 | 6 | 2 | 10.7 | 5.46 | 0.14 | 2 | |
30 | 6206 | 138 | 4200 | 62 | 16 | 6 | 2 | 11.7 | 6.45 | 0.21 | 4.4 | |
35 | 6207 | 175 | 3600 | 72 | 17 | 8 | 2.5 | 12.6 | 7.28 | 0,3 | 5.8 | |
40 | - | 325 | 3000 | 80 | 22 | 10 | 3 | 15.54 | 12.25 | 0,5 | 7 | |
CSK..P-2RS | 12 | - | 9.3 | 10000 | 32 | 14 | 6.1 | 2.77 | 0.05 | 3 | ||
15 | - | 17 | 8400 | 35 | 16 | 7.4 | 3.42 | 0.07 | 4 | |||
17 | - | 30 | 7350 | 40 | 17 | 7.9 | 3.8 | 0.09 | 5.6 | |||
20 | - | 50 | 6000 | 47 | 19 | 9.4 | 4.46 | 0.145 | 6 | |||
25 | - | 85 | 5200 | 52 | 20 | 10.7 | 5.46 | 0.175 | 6 | |||
30 | - | 138 | 4200 | 62 | 21 | 11.7 | 6.45 | 0.27 | 7.5 | |||
35 | - | 175 | 3600 | 72 | 22 | 12.6 | 7.28 | 0,4 | 8.2 | |||
40 | - | 325 | 3000 | 80 | 27 | 15.54 | 12.25 | 0,6 | 10 |
